İletken Sayısı: | 4 | Tip: | CAT5/CAT5e/CAT6/CAT7 |
---|---|---|---|
Ceket: | PVC CMR | Renk: | Mavi/Kırmızı/Siyah/Gri |
Orkestra şefi: | Saf bakır | Uygulama: | Telekomünikasyon, Ağ, Telekom/CATV, geniş bant bağlantısı, Telekomünikasyon/CCTV/Bilgisayar |
Vurgulamak: | cctv kamera kablosu,açık kamera kablosu |

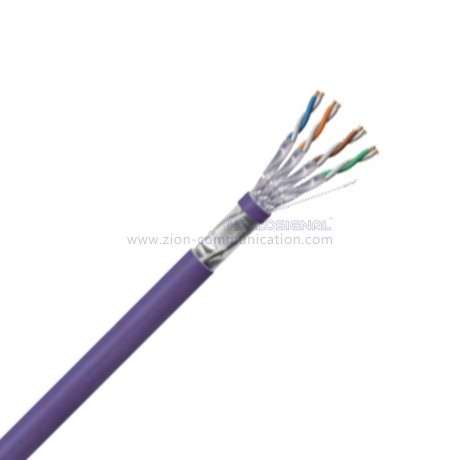

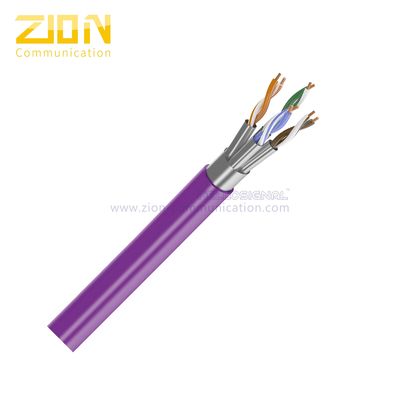

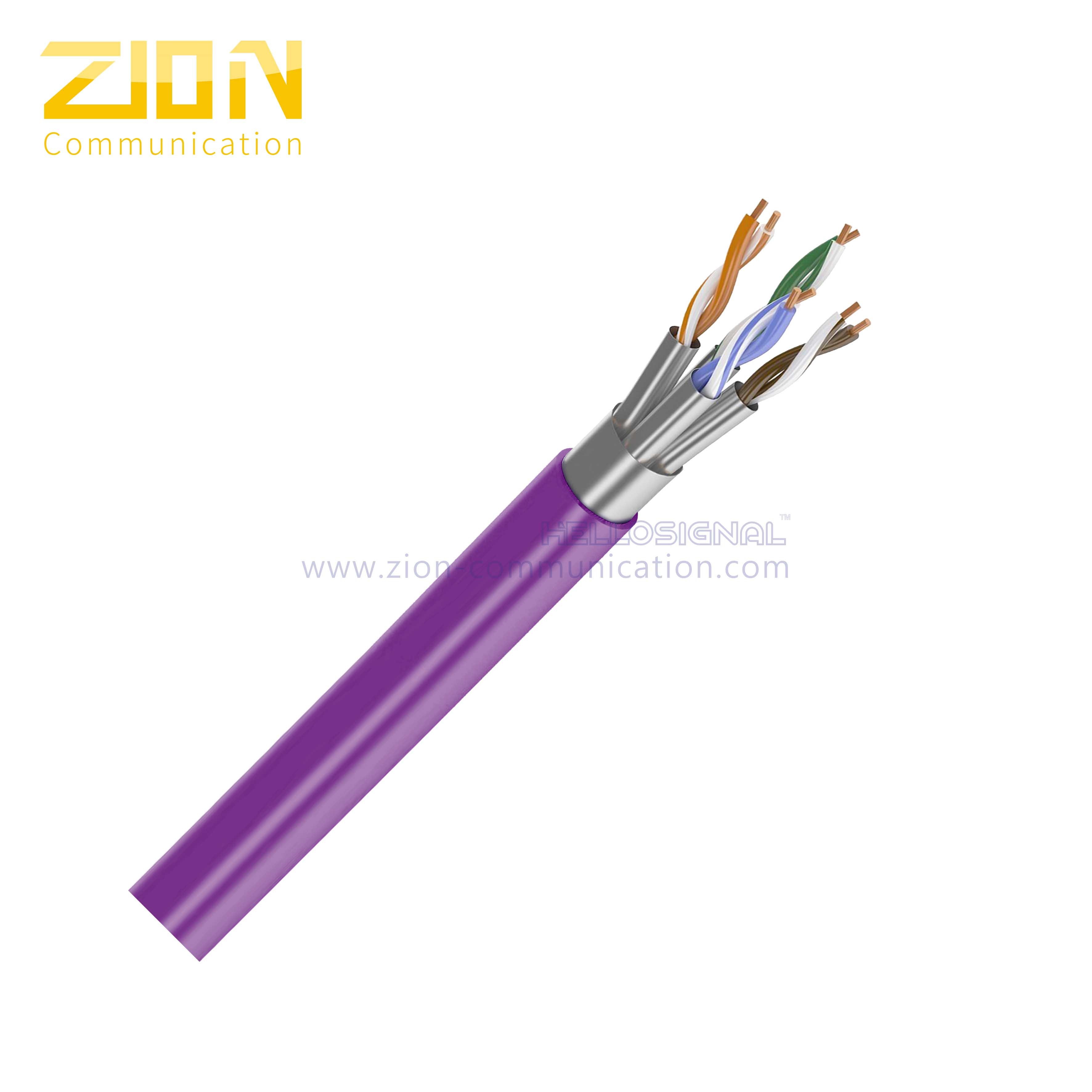

F/FTP CAT 6A Çift Bükümlü Kurulum Kablosu | ||||||||
LAN KABLOSU | ||||||||
HAYIR.7112334 | ||||||||
İnşaat | ||||||||
Kondüktör: | 23 AWG Katı Çıplak Bakır | |||||||
Çiftler: | 4 Çift | |||||||
yalıtım: | 1.35 mm Cilt-Köpük-Deri | |||||||
Yalıtım Renkleri: | Mavi-Beyaz/Mavi, Turuncu-Beyaz/Turuncu | |||||||
Yeşil-Beyaz/Yeşil,Kahverengi-Beyaz/Kahverengi | ||||||||
Kalkan | Bireysel Çift kalkan, Al/PET Folyo, Folyo yüzü dışarı | |||||||
Tahliye Teli | 0.40±0.005mm TC | |||||||
Genel Kalkan | Al/PET Folyo | |||||||
Kopma Kordonu: | Pamuk | |||||||
Dış Ceket: | 8,0±0,2 mm PVC CMR | |||||||
elektriksel özellikler | ||||||||
İç direnç | 4 - 100MHz 100±15 Ohm | |||||||
100 - 200MHz 100±22 Ohm | ||||||||
200 - 500MHz 100±32 Ohm | ||||||||
Maks. İletken DC Direnç 20℃ |
8,7 Ohm/100m | |||||||
Res.dengesizlik (%) | Maks.2.5 | |||||||
Yere Eşle Kapasitans Dengesizliği |
330pF/100m | |||||||
Transfer Empedansı | Maks 10 mOhm/m @100Mhz | |||||||
Kurulum sıcaklığı | -30 - 50℃ | |||||||
çalışma sıcaklığı | -20 ila 75 ℃ (-4 ila 167℉) | |||||||
Enine kesit | ||||||||
Uygulama | ||||||||
• Yapılandırılmış tesis kablolaması için uygundur. | ||||||||
• Dijital ve analog ses ve veri sinyallerinin iletimi için. | ||||||||
• Özellikle tüm Class EA uygulamaları için uygundur. | ||||||||
• ISDN,Ethernet 10 Base-T,Fast Ethernet 100 Base-T, Gigabit Ethernet 1000Base-T, 10G Base-T.(IEEE 802.3). | ||||||||
• Token Ring4/16Mbit/sn,TP-PMD/TP/DDI 125Mbit/sn, ATM 155Mbit/sn.(IEEE802.5). | ||||||||
Standart | ||||||||
IEC/ISO 61156-5;ANSI/TIA568C.2;ISOIIEC 11801 | ||||||||
Performans Özellikleri | ||||||||
Sıklık | RL (Dk.) | Ekleme Kaybı(Maks.) | Yayılma Gecikmesi (Maks.) | Gecikme Skew(Maks.) | SONRAKİ (Dk.) | PSNEXT (Dk.) | SONRAKİ (Dk.) | PSELSONRAKİ (Dk.) |
MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
Not: 100M, 20±2 için yukarıdaki iletim performansı℃test edilen koşullar altında. | ||||||||
Sipariş Bilgileri | ||||||||
İşaretleme | HELLOSIGNAL NO.7112334 F/FTP CAT6A 4PR 23AWG PVC CMR XXX (veya müşterinin isteğine göre) |
|||||||
İç Paket | 305m/Makara,305m/Makara (veya müşterinin isteğine göre) | |||||||
Dış Paket | Renk Kutusu, Palet (veya müşterinin isteğine göre) | |||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | |||||||
Marka | HELLOSIGNAL®VEYA OEM |
