| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Zion communication OR OEM |
| Sertifika: | CE, RoHS, VDE, UL |
| Model numarası: | Esnek Kontrol Kablosu |
| Min sipariş miktarı: | 10 KM |
| Ambalaj bilgileri: | 100M / Makara, 300M / Ahşap Makara |
| Teslim süresi: | 25 iş günü |
| Ödeme koşulları: | T / T, L / C |
| Yetenek temini: | 1000 KM / Ay |
| Kondüktör: | İnce telli çıplak bakır | yalıtım: | Halojensiz |
|---|---|---|---|
| Koruma: | <i>Halogen-free inner jacket;</i> <b>Halojensiz iç ceket;</b> <i>tinned copper braid (85% coverage)< | Ceket: | Halojensiz |
| renk: | Gri | ||
| Vurgulamak: | güç kontrol kablosu,güç kablosu ve kontrol kablosu |
||
110 H / 110 CH Çok İletkenli Güç ve Kontrol Kabloları Halojensiz Gri Ceket
https://www.zion-communication.com/Power-and-Control-Cables-products-catalog.html
| HELLOSIGNAL CLASSIC 110 H110 CH | ||||||||
|
||||||||
| ▉ Uygulama | ||||||||
| HELLOSIGNAL® 110 H/110 CH is a low smoke, zero halogen (LSZH), multi-conductor control and power cable with improved oil resistance and flame protection. HELLOSIGNAL® 110 H / 110 CH düşük duman, sıfır halojen (LSZH), çok iletkenli kontrol ve gelişmiş yağ direnci ve alev korumalı güç kablosudur. It is for use in all electrical equipment in dry or damp conditions. Tüm elektrikli ekipmanlarda kuru veya nemli koşullarda kullanım içindir. It is UV and weather resistant and comes in shielded and unshielded versions. UV ve hava şartlarına dayanıklıdır ve korumalı ve ekransız versiyonları mevcuttur. | ||||||||
| ▉ Önerilen Uygulamalar | ||||||||
| Public buildings; Kamu binaları; airports; havaalanları; railway stations; tren istasyonları; amusement rides; eğlence sürmek; areas where human safety is a concern insan güvenliğinin endişe duyduğu alanlar | ||||||||

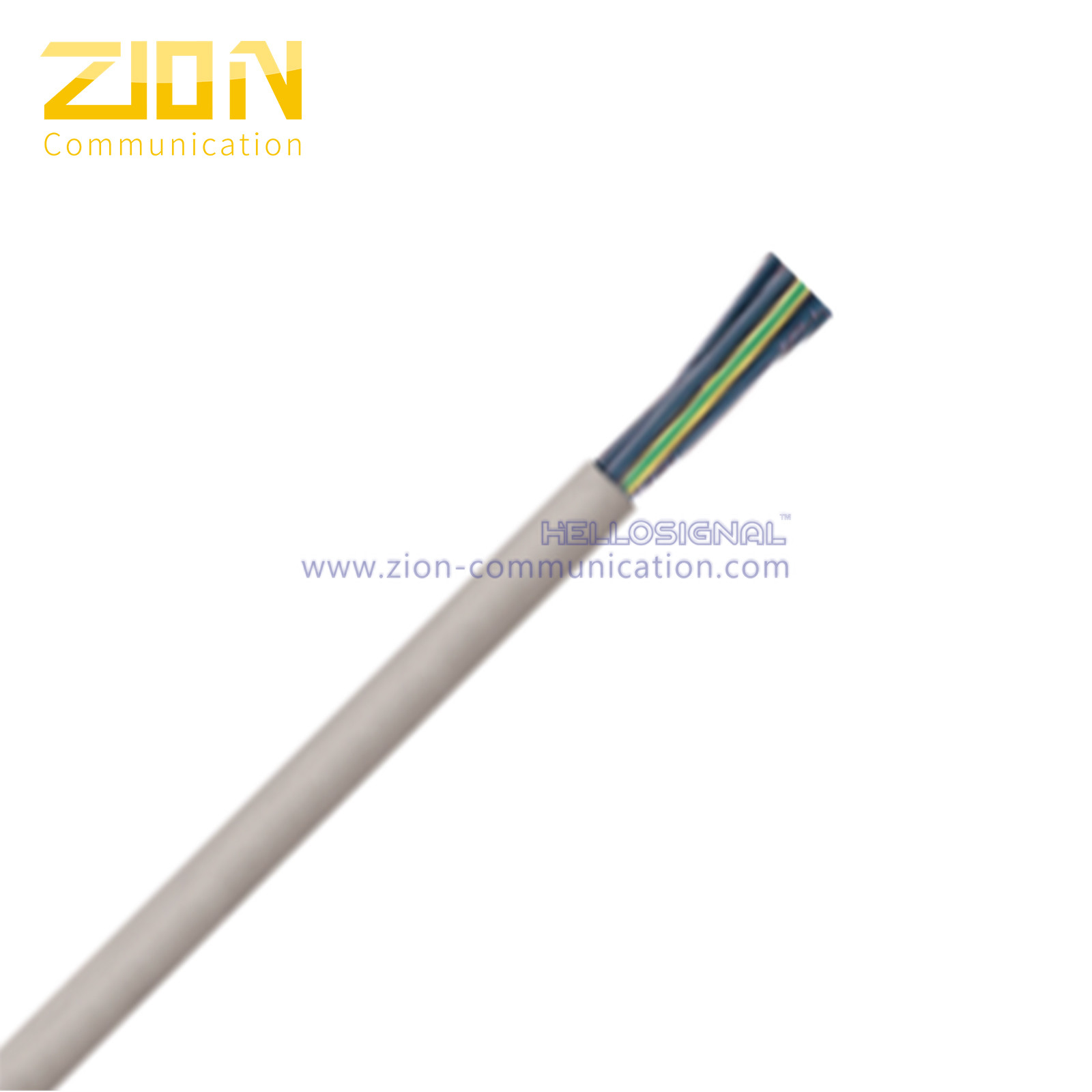

| ▉ Korumasız İnşaat | ||||||||
| İletkenler: İnce telli çıplak bakır | ||||||||
| İzolasyon: Halojensiz | ||||||||
| Jacket: Halogen-free; Ceket: Halojensiz; gray gri | ||||||||

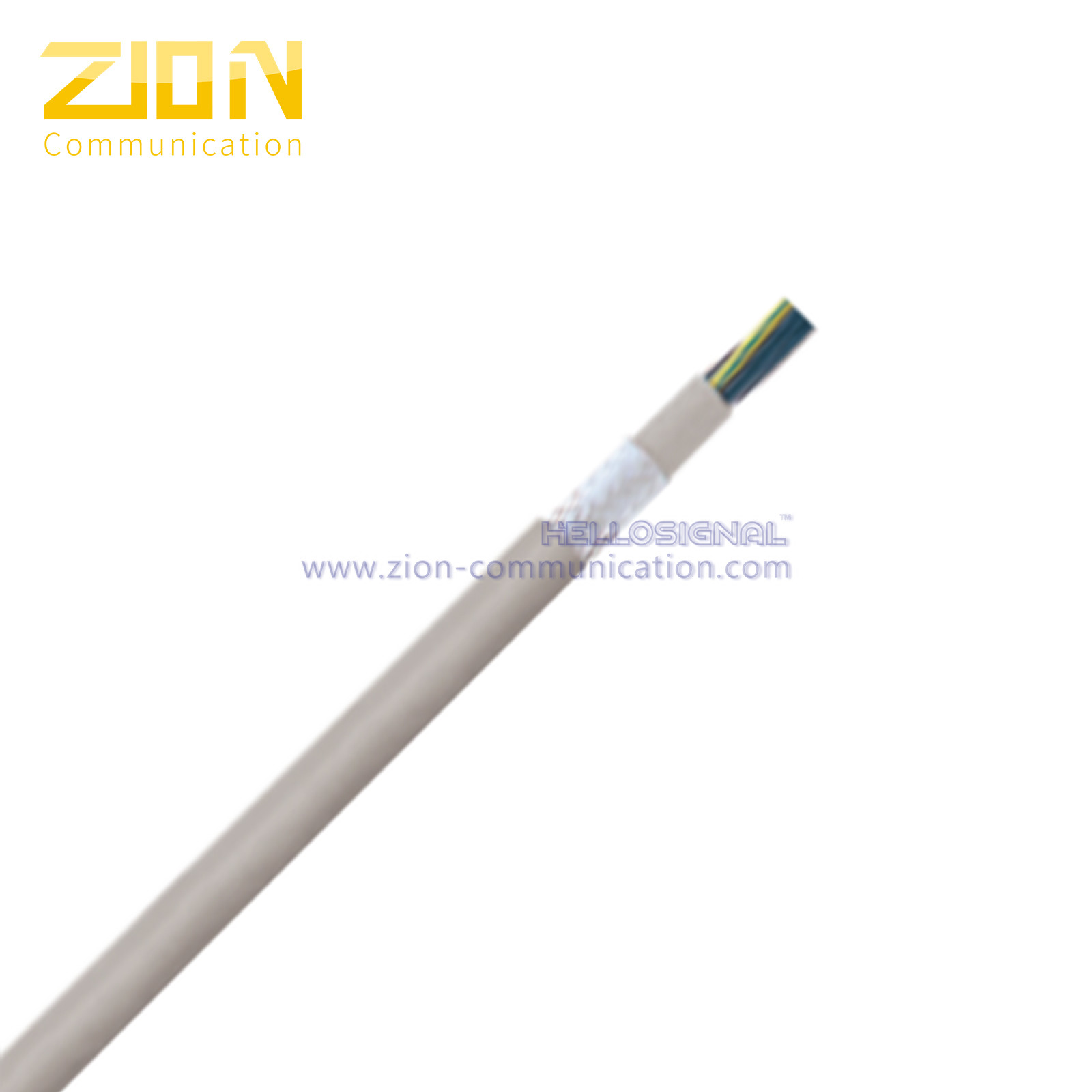

| ▉ Korumalı Yapı | ||||||||
| İletkenler: İnce telli çıplak bakır | ||||||||
| İzolasyon: Halojensiz | ||||||||
| Shielding: Halogen-free inner jacket; Koruyucu: Halojensiz iç ceket; tinned copper braid (85% coverage) kalaylı bakır örgü (% 85 kaplama) | ||||||||
| Jacket: Halogen-free; Ceket: Halojensiz; gray gri | ||||||||
| ▉ Uygulama Avantajı | ||||||||
| • Düşük duman, sıfır halojen (LSZH) • Alev geciktirici • Son derece esnek ve yağa dayanıklı • UV ışınlarına dayanıklı ceket |
||||||||
| ▉ Teknik veri | ||||||||
| Minimum Bükülme Yarıçapı | ekransız: 4 x kablo çapı | |||||||
| ekranlı: 6 x kablo çapı | ||||||||
| Sıcaklık aralığı | esnek kullanım için: 30 ° C ila + 70 ° C (UL: + 75 ° C) | |||||||
| sabit kullanım için: 40 ° C ila + 80 ° C (UL: + 75 ° C) |
||||||||
| Nominal Gerilim | UL: 600V | |||||||
| U0 / U: 300 / 500V | ||||||||
| Test Gerilimi | 4000V | |||||||
| İletken Bükümü | Sınıf 5 ince tel | |||||||
| ▉ Teknik veri | ||||||||
| Renk kodu | Beyaz numaralı siyah, | |||||||
| artı yeşil / sarı zemin | ||||||||
| Onaylar | UL: AWM 21089 | |||||||
| AWM 75 ° C, 600V | ||||||||
| Özellikler: Passs Oil Res I / II | ||||||||
| NFPA 79 | ||||||||
| Güneş ışığına dayanıklı | ||||||||
| Ek: VDE spesifikasyonlarına göre | ||||||||
| CE ve RoHS | ||||||||
| LS acc. LS acc. to IEC 61034-2 IEC 61034-2'ye göre | ||||||||
| HF acc. HF acc. to IEC 60754-1 IEC 60754-1'e göre | ||||||||
| Corrosiveness acc. Aşındırıcılık acc. to IEC 60754-2 IEC 60754-2'ye göre | ||||||||
| ▉ 110 H Ürün Listesi | ||||||||
| Eşya yok. | Sayısı İletkenler |
Nominal Dış (inç) | Bakır. Ağırlık (lbs / mft) | Yaklaşık ağırlık (lbs / mft) | ||||
| 20 AWG (0,50 mm²) | ||||||||
| 7143000 | 3 | 0.213 | 10 | 33 | ||||
| 7143001 | 4 | 0.228 | 13 | 39 | ||||
| 7143002 | 5 | 0.248 | 16 | 46 | ||||
| 7143003 | 7 | 0.272 | 23 | 58 | ||||
| 7143004 | 12 | 0,358 | 39 | 95 | ||||
| 18 AWG (1,00 mm²) | ||||||||
| 7143005 | 3 | 0.240 | 19 | 48 | ||||
| 7143006 | 4 | 0.260 | 26 | 58 | ||||
| 7143007 | 5 | 0.287 | 32 | 70 | ||||
| 7143008 | 7 | 0.319 | 45 | 93 | ||||
| 7143009 | 12 | 0.421 | 77 | 151 | ||||
| 7143010 | 18 | 0.508 | 116 | 220 | ||||
| 7143011 | 25 | 0.591 | 161 | 299 | ||||
| 16 AWG (1.50 mm²) | ||||||||
| 7143015 | 3 | 0.268 | 29 | 63 | ||||
| 7143016 | 4 | 0.291 | 39 | 77 | ||||
| 7143017 | 5 | 0.327 | 48 | 95 | ||||
| 7143018 | 7 | 0.354 | 68 | 124 | ||||
| 7143019 | 12 | 0.480 | 116 | 207 | ||||
| 7143020 | 18 | 0.575 | 174 | 302 | ||||
| 7143021 | 25 | 0.677 | 242 | 415 | ||||
| ▉ 110 H Ürün Listesi | ||||||||
| Eşya yok. | Sayısı İletkenler |
Nominal Dış (inç) | Bakır. Ağırlık (lbs / mft) | Yaklaşık ağırlık (lbs / mft) | ||||
| 14 AWG (2,50 mm²) | ||||||||
| 7143025 | 3 | 0.327 | 48 | 98 | ||||
| 7143026 | 4 | 0.354 | 65 | 121 | ||||
| 7143027 | 5 | 0.398 | 81 | 149 | ||||
| 7143028 | 7 | 0.441 | 113 | 198 | ||||
| 7143029 | 12 | 0.594 | 194 | 330 | ||||
| 12 AWG (4.00 mm²) | ||||||||
| 7143030 | 4 | 0.425 | 103 | 180 | ||||
| 7143031 | 5 | 0.476 | 129 | 220 | ||||
| 7143032 | 7 | 0.528 | 181 | 294 | ||||
| ▉ 110 CH Ürün Listesi | ||||||||
| Eşya yok. | Sayısı İletkenler |
Nominal Dış (inç) | Bakır. Ağırlık (lbs / mft) | Yaklaşık ağırlık (lbs / mft) | ||||
| 10 AWG (6 mm²) | ||||||||
| 7143035 | 4 | 0.512 | 155 | 263 | ||||
| 7143036 | 5 | 0.571 | 194 | 321 | ||||
| 7143037 | 7 | 0,630 | 271 | 429 | ||||
| 8 AWG (10 mm²) | ||||||||
| 7143040 | 4 | 0.638 | 258 | 427 | ||||
| 6 AWG (16 mm²) | ||||||||
| 7143041 | 4 | 0.740 | 413 | 625 | ||||
| 4 AWG (25 mm²) | ||||||||
| 7143042 | 4 | 0.925 | 645 | 969 | ||||
| 2 AWG (35 mm²) | ||||||||
| 7143043 | 4 | 1,050 | 912 | 1288 | ||||
| ▉ 110 CH Ürün Listesi | ||||||||
| Eşya yok. | Sayısı İletkenler |
Nominal Dış (inç) | Bakır. Ağırlık (lbs / mft) | Yaklaşık ağırlık (lbs / mft) | ||||
| 20 AWG (0,50 mm²) | ||||||||
| 7143050 | 3 | 0.291 | 24 | 64 | ||||
| 7143051 | 4 | 0.315 | 28 | 75 | ||||
| 7143052 | 5 | 0.339 | 32 | 85 | ||||
| 7143053 | 7 | 0,358 | 40 | 99 | ||||
| 7143054 | 12 | 0.453 | 31 | 152 | ||||
| ▉ 110 CH Ürün Listesi | ||||||||
| Eşya yok. | Sayısı İletkenler |
Nominal Dış (inç) | Bakır. Ağırlık (lbs / mft) | Yaklaşık ağırlık (lbs / mft) | ||||
| 18 AWG (1,00 mm²) | ||||||||
| 7143055 | 3 | 0.331 | 35 | 85 | ||||
| 7143056 | 4 | 0.350 | 49 | 106 | ||||
| 7143057 | 5 | 0.382 | 56 | 115 | ||||
| 7143058 | 7 | 0.406 | 65 | 141 | ||||
| 7143059 | 12 | 0.535 | 113 | 233 | ||||
| 7143060 | 18 | 0.618 | 158 | 319 | ||||
| 7143061 | 25 | 0.701 | 210 | 411 | ||||
| 16 AWG (1.50 mm²) | ||||||||
| 7143065 | 3 | 0.354 | 46 | 104 | ||||
| 7143066 | 4 | 0.386 | 58 | 125 | ||||
| 7143067 | 5 | 0.413 | 69 | 144 | ||||
| 7143068 | 7 | 0.449 | 90 | 181 | ||||
| 7143069 | 12 | 0.591 | 156 | 299 | ||||
| 7143070 | 18 | 0.685 | 220 | 410 | ||||
| 7143071 | 25 | 0.803 | 331 | 566 | ||||
| 14 AWG (2,50 mm²) | ||||||||
| 7143075 | 3 | 0.413 | 69 | 148 | ||||
| 7143076 | 4 | 0.449 | 87 | 178 | ||||
| 7143077 | 5 | 0.500 | 106 | 216 | ||||
| 7143078 | 7 | 0.551 | 150 | 284 | ||||
| 7143079 | 12 | 0.705 | 242 | 443 | ||||
| 12 AWG (4 mm²) | ||||||||
| 7143080 | 4 | 0.535 | 140 | 262 | ||||
| 7143081 | 5 | 0.587 | 169 | 311 | ||||
| 7143082 | 7 | 0.638 | 224 | 395 | ||||
| 10 AWG (6 mm²) | ||||||||
| 7143085 | 4 | 0.622 | 198 | 347 | ||||
| 7143086 | 5 | 0.681 | 239 | 414 | ||||
| 7143087 | 7 | 0.740 | 322 | 532 | ||||
| 8 AWG (10 mm²) | ||||||||
| 7143088 | 4 | 0.752 | 310 | 530 | ||||
| 6 AWG (16 mm²) | ||||||||
| 7143089 | 4 | 0.878 | 489 | 775 | ||||
| 4 AWG (25 mm²) | ||||||||
| 7143090 | 4 | 1,063 | 755 | 1214 | ||||
| 2 AWG (35 mm²) | ||||||||
| 7143091 | 4 | 1,197 | 1028 | 1560 | ||||
| ▉ Sipariş Bilgileri | ||||||||
| İşaretleme | HELLOSIGNAL CLASSIC 110 H110 CH XXXFT / M | |||||||
| paket | 100M / Makara, 300M / Ahşap Makara | |||||||
| Teslimat süresi | Normalde 25 gün sonra depozito aldı. | |||||||
