Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1,5 m veya Talep Edilen |
---|---|---|---|
Çalışma Sıcaklığı (℃): | -40 ~ 85 | Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST |
Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
PLC Bölücü Tipi | 1×2 PLC Bölücü | ||||||||
Yapılandırma Türü | 1×2 | ||||||||
Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
Elyaf Uzunluğu | 1,5 m veya Talep Edilen | ||||||||
Yönlülük (≥) dB | 55 | ||||||||
Paket Stili | bloksuz | ||||||||
Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
Elyaf Çapı | 0,9 mm, 2,0 mm, 3,0 mm | ||||||||
Polarizasyona Bağlı Kayıp (≤) dB | 0.2 | ||||||||
Dalga Boyu Bağımlı Kayıp (≤) dB | 0.3 | ||||||||
Tipik Ekleme Kaybı (≤) dB | 3.9 | ||||||||
Ekleme Kaybı (≤) dB | 4.2 | ||||||||
Kayıp Tekdüzeliği (≤) dB | 0.4 | ||||||||
Çalışma Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Sızdırmazlık Paket Ölçüsü (mm) | 130*100*25 | ||||||||
Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
Marka | HELLOSIGNAL® VEYA OEM | ||||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
Adedi | 20 adet |

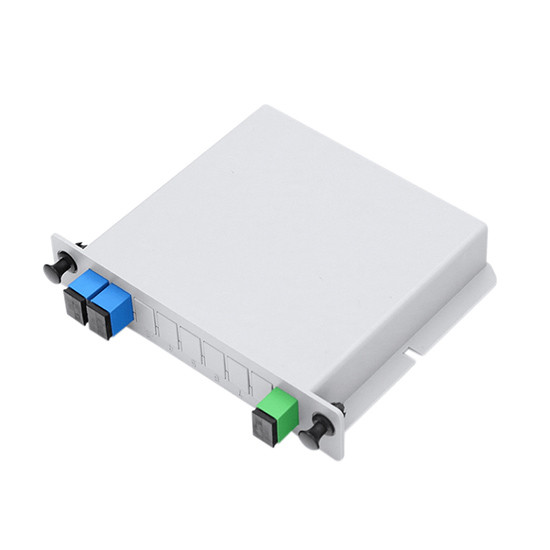

SC FC Bağlantılı Fiber Optik Bölücü 1×2 LGX Tek Modlu PLC, SC FC veya LC fiber adaptör çıkış portları ile LGX kutusunun içine bloksuz olarak kurulur. Fiber Optik Bölücü 1×2 LGX, 3RU fiber optik patch panelde kullanılır.
Düzlemsel ışık dalgası devresi (PLC) ayırıcı, silika optik dalga kılavuzu teknolojisi kullanılarak üretilmiş bir tür optik güç yönetim cihazıdır.Küçük boyut, yüksek güvenilirlik, geniş çalışma dalga boyu aralığı ve kanaldan kanala iyi bir tekdüzelik özelliklerine sahiptir ve optik sinyal gücü bölme işlemini gerçekleştirmek için PON ağlarında yaygın olarak kullanılmaktadır. uygulamalar.
Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
Maksimum Güç Taşıma(mW) | 500.0 | ||||||||
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin. |
A | B | D | F | F | |||||
Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
