Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1.5m |
---|---|---|---|
Çalışma Sıcaklığı (℃): | -40 ~ 85 | Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST |
Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
PLC Bölücü Tipi | 1×32 PLC Bölücü | ||||||||
Yapılandırma Türü | 1×32 | ||||||||
Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
Elyaf Uzunluğu | 1.5m | ||||||||
Yönlülük (≥) dB | 55 | ||||||||
Paket Stili | LGX Modülü | ||||||||
Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
Elyaf Çapı | 0,9 mm, 2,0 mm, 3,0 mm | ||||||||
Polarizasyona Bağlı Kayıp (≤) dB | 0.3 | ||||||||
Dalga Boyu Bağımlı Kayıp (≤) dB | 0,5 | ||||||||
Tipik Ekleme Kaybı (≤) dB | 16.2 | ||||||||
Ekleme Kaybı (≤) dB | 17.1 | ||||||||
Kayıp Tekdüzeliği (≤) dB | 1.5 | ||||||||
Çalışma Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Sızdırmazlık Paket Ölçüsü (mm) | 130*100*102 | ||||||||
Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
Marka | HELLOSIGNAL® VEYA OEM | ||||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
Adedi | 20 adet |

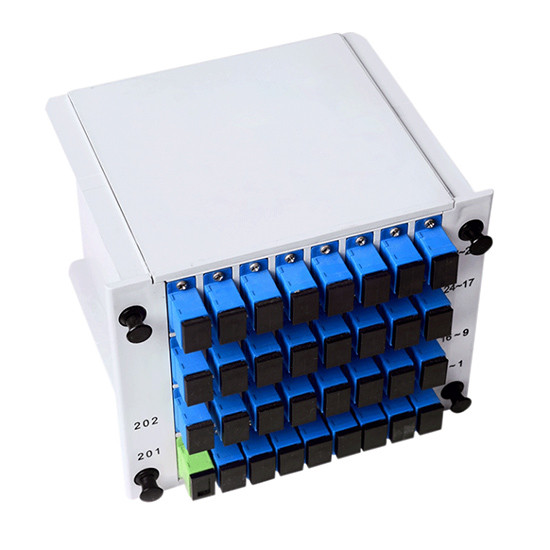

SC adaptörlü Optik Bölücü 1X32 LGX Tek Modlu PLC Bölücü, 19" 3RU rafa monte fiber optik ara bağlantı paneline uyacak şekilde tasarlanmıştır.Gereksinimlerinize göre SC LC FC ST tipi bağlantı ile özelleştirebilirsiniz.bu Optik Ayırıcı 1X32 LGX plc tipi, yüksek yoğunluklu bağlantıları kolaylaştırır.
Bu optik ayırıcı, 2, 4, 8,16, 32 ve 64 bölme oranı için Planer Light wave Circuit (PLC) teknolojisini kullanır. Optik ayırıcı mikro tüp tipi, bağlantı noktasına atıfta bulunur 0,9 mm geçmeli fiber çok kanallı, kompakt bir tasarıma sahip doğrudan çıkış ve kullanımı kolaydır. FTTX ağı, LAN/WAN veya CATV ağı için uygulama.
Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
Maksimum Güç Taşıma(mW) | 500.0 |
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin.
A | B | D | F | F | |||||
Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
