Çalışma Dalga Boyu (nm): | 1310-1550 | Ekleme Kaybı (dB): | ≤ 0,2 |
---|---|---|---|
Geri Dönüş Kaybı (dB): | PC ≥45 | Çalışma Sıcaklığı (℃): | -40 ~ +85 |
Vurgulamak: | fiber optik adaptör,fiber optik kuplör |
Zion Kodu | Siyon Tanımı | |||||||

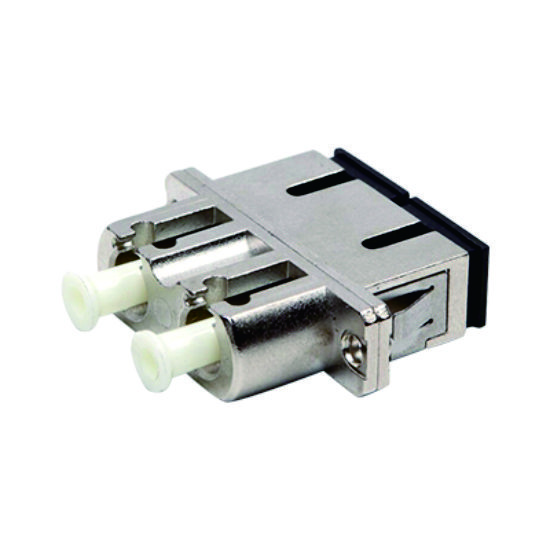

7235013 | SC-LC DX Hibrit Fiber Optik Adaptör/Bağlayıcı |
Uygulamalar
Zion Kodu | Siyon Tanımı | |||||||
7235001 | LC SX Plastik Fiber Optik Adaptör/Bağlayıcı, Flanşlı | |||||||
7235002 | LC Dx Kaynak Simetrisi Plastik Fiber Optik Adaptör/Bağlayıcı Flanşlı | |||||||
7235003 | LC QUAD Flanşlı Tek Parça Plastik Fiber Optik Adaptör/Bağlayıcı | |||||||
7235004 | Ayaklı SC Plastik Fiber Optik Adaptör/Bağlayıcı | |||||||
7235005 | SC Kapağı Flanşsız Lazer Plastik Fiber Optik Adaptör/Bağlayıcıdan Kaçının | |||||||
7235006 | SC SX Metal Flanşlı Lazer Fiber Optik Adaptör/Bağlayıcıdan Kaçının | |||||||
7235007 | Flanşlı SC DX Metal Kaçınma Fiber Optik Adaptör/Bağlayıcı | |||||||
7235008 | SC-FC SX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235009 | SC-FC DX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235010 | FC-ST SX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235011 | FC-ST DX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235012 | SC-LC SX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235013 | SC-LC DX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235014 | SC-ST SX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235015 | SC-ST DX Hibrit Fiber Optik Adaptör/Bağlayıcı | |||||||
7235016 | FC SX Büyük D Tipi Fiber Optik Adaptör/Bağlayıcı | |||||||
7235017 | Dikdörtgen Flanşlı Fiber Optik Adaptör/Bağlayıcılı FC SX | |||||||
7235018 | Dikdörtgen Flanşlı Fiber Optik Adaptör/Bağlayıcılı FC |
Bağlayıcı Tipi | LC, SC, FC, ST | |||||||
SFP modülünün konektörünü bağlamak için LC optik fiber arayüzünde kullanılır.Kullanımı kolay modüler jak (RJ) mandal mekanizması ile yapılmıştır.(Yönlendiriciler yaygın olarak kullanılır) | ||||||||
SC fiber optik arayüzünde kullanıldığında, RJ-45 arayüzüne çok benziyor, ancak SC arayüzü daha düz ve bariz fark iç temas.8 adet ince bakır kontak ise RJ-45 arayüzü, bakır kolon ise SC fiber arayüzdür. | ||||||||
FC optik fiber arayüzünde kullanılan harici güçlendirme yöntemi metal bir manşondur ve sabitleme yöntemi bir gerdirmedir.Genellikle ODF tarafında kullanılır (en çok dağıtım çerçevesinde kullanılır) | ||||||||
Fiber optik dağıtım çerçevesinde yaygın olarak kullanılan ST fiber optik arayüzünde kullanılır, kabuk yuvarlaktır ve sabitleme yöntemi gerdirmedir.(10Base-F bağlantısı için konektör genellikle ST tipidir. Genellikle fiber optik dağıtım çerçevesinde kullanılır) |
Parametre | FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC | |||||||
SM (OS2) |
AA (OM1,2,3,4) |
|||||||
Çalışma Dalgaboyu(nm) | 1310-1550 | 850-1300 | ||||||
Ekleme Kaybı (dB) | ≤ 0,2 | |||||||
Geri Dönüş Kaybı (dB) | PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30 | ||||
Tekrarlanabilirlik (dB) | ≤ 0,2 | |||||||
Alternatif kayıp (dB) | ≤ 0,2 | |||||||
dayanıklılık | 500 enterpolasyon süresinin değişimi 0,20dB'den azdır | |||||||
Kanal Sayısı | Tek çekirdekli, Çift çekirdekli, 4 çekirdekli | |||||||
Çerçeve malzemesi | Metal veya Plastik | |||||||
Kol malzemesi | Seramik veya Metal | |||||||
Çalışma Sıcaklığı (℃) | -40 ~ +85 | |||||||
Depolama Sıcaklığı (℃) | -40 ~ +85 |
ZION Communication, Profesyonel Ar-Ge ekibi sayesinde OEM/ODM kasaları üretme konusunda zengin deneyimlere sahiptir.
• Özel Logo
• Kabloya Yazdırma
• Etiket/PE torba/Karton tasarımı
• Farklı Renk ve Farklı Uzunluklar Mevcuttur
