İç İletken: | Bakır Kaplı Alüminyum Tel | yalıtım: | köpüklü PE |
---|---|---|---|
Dış İletken: | Helisel Oluklu Bakır Boru | Ceket: | PE, Siyah |
İç direnç: | 50 Ω | izolasyon gerilimi: | 2,5 KV |

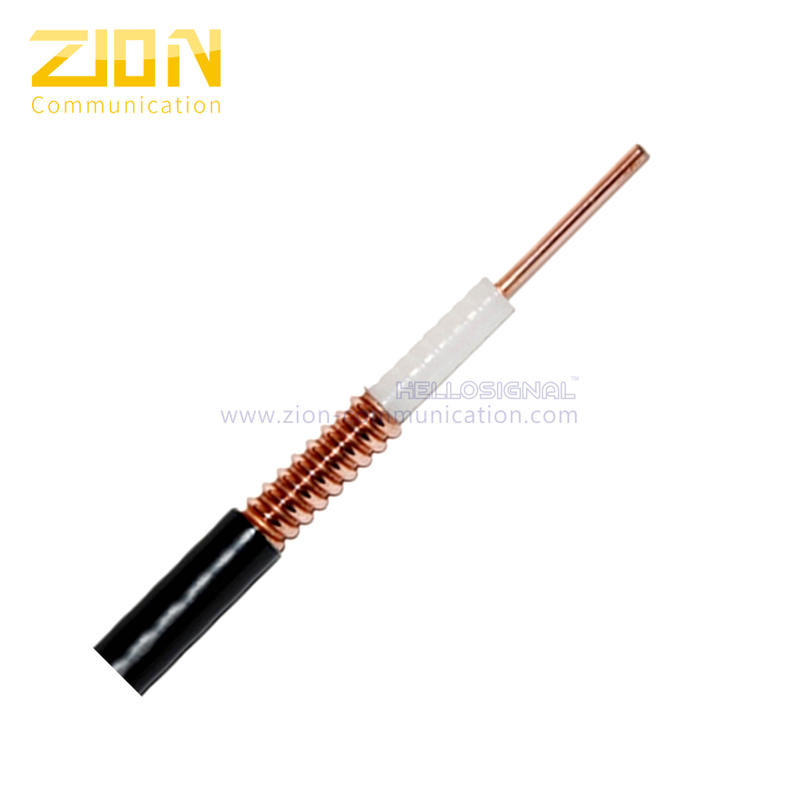

3/8 "Süper esnek Sarmal Oluklu Bakır Boru RF 50 ohm koaksiyel kablo NO.7101103 |
||
İnşaat Parametreleri: | ||
İç İletken | 2.60±0.05mm Bakır Kaplı Alüminyum Tel | |
yalıtım | 6.70±0.20mm Köpüklü PE | |
Dış İletken | 9,10±0,15 mmSarmal Oluklu Bakır Boru | |
Ceket | 10.20±0.20mm PE, Siyah | |
Kılıf Kalınlığı | >0.80mm | |
Başvuru | ||
Elektriksel özellikler: | ||
kapasitans | 80 pF/dk | |
İç direnç | 50 Ω | |
yayılma hızı | 0,83 | |
Tepe Güç Değeri | 12.0 kW | |
Tepe Gerilimi | 2.50KV | |
Yalıtım Dayanımı | >5000 MΩ.km | |
Yalıtım Gerilimi | 2,5 KV | |
İç İletken DC Direnci | 5.00 Ω/km | |
Dış İletken DC Direnci | 3,50 Ω/km | |
VSWR'ye Karşı | ||
800MHz-1000MHz | 1.1 | |
1700MHz-2500MHz | 1.1 | |
2500MHz-3000MHz | 1.15 | |
Mekanik ve Çevresel Özellikler: | ||
Bükülme Yarıçapı (Tek Büküm) | 12,5 mm | |
Bükülme Yarıçapı (Tekrarlanan Büküm) | 25 mm | |
Çalışma Sıcaklığı Aralığı | -55 ila +85 ℃ | |
Kablo Ölçüleri | 10.20±0.20mm | |
Zayıflama (20 ℃): | ||
Frekans (MHZ) | Zayıflama (dB/100m) | Ortalama Güç (KW) |
100 | 4.18 | 1.90 |
200 | 5.96 | 1.3 |
450 | 9.14 | 0,87 |
800 | 12.32 | 0,64 |
900 | 13.15 | 0.60 |
1000 | 13.85 | 0,57 |
1500 | 17.35 | 0.45 |
1800 | 19.2 | 0,41 |
2000 | 20.30 | 0.39 |
2200 | 21.4 | 0,37 |
2400 | 22.50 | 0,36 |
2500 | 23 | 0,35 |
3000 | 25.20 | 0.31 |
Sipariş Bilgileri: | ||
İşaretleme | HELLOSIGNAL 3/8" Süper Esnek RF KOAKSİYEL KABLO ××× M | |
paket | Ahşap Tambur ve Palet Üzerinde İstenilen Boy. | |
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | |
Marka | HELLOSIGNAL® VEYA OEM |
