| Menşe yeri: | Çin |
|---|---|
| Marka adı: | hellosignal |
| Sertifika: | UL, CE, RoHS |
| Model numarası: | CCTV GÖZETİM KABLOSU |
| Min sipariş miktarı: | 30 KM |
| Ambalaj bilgileri: | Kutuda 500FT, 1000FT Ahşap Makara veya Makara |
| Teslim süresi: | 25 iş günü |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 3000KM / Ay |
| Kondüktör: | 20AWG CCS | Dielektrik: | Köpüklü Polietilen |
|---|---|---|---|
| KALKAN: | AL-Örgü(40%) | Güç Kablosu İletkeni: | CCA |
| Güç kablosu Yalıtım çapı: | HDPE (Kırmızı, Siyah, Mavi) | Ceket: | PVC |
| Vurgulamak: | 75 Ohm Rg59 Koaksiyel Kablo 2 Damarlı Güç,3X26 AWG Rg59 2 Damarlı Kablo |
||
|

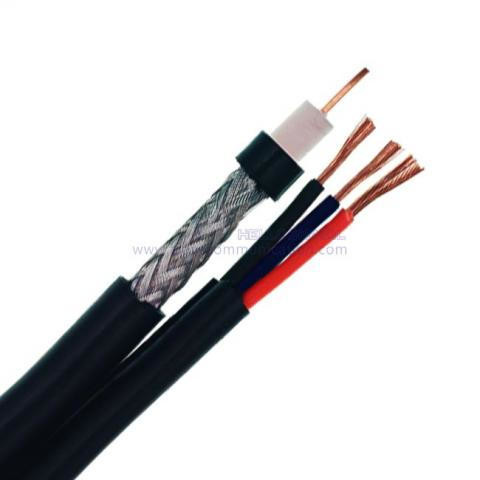

RG59 %40 + 3X26 AWG NO.7102102 |
||||||||
| benzer tip: | ||||||||
| Koaksiyel kablo | Güç Çekirdekleri | |||||||
| Katalog Numara. |
İlet.Tipi &Nom.DCR |
Dielektrik | ekranlama& %Kapsam |
Ceket | Güç Kablosu Kond.Tipi | Enerji kablosu OD arasında yalıtım |
Ceket | isimkapasitans |
| RG59 %67 + 2X26 AWG NO.7102103 |
20 AWG/0,81 mm (SOL)CCS 139,5 Ω/km |
Köpük Şubat |
AL - Örgü %67 | 6,0 mm PVC | 2 kere (10*0.12mm CCA) |
0.91 HDPE (Kırmızı siyah) |
3,0 mm PVC |
72±2 pF/m |
| RG59 %67 + 3X26 AWG NO.7102104 |
20 AWG/0,81 mm (SOL)CCS 139,5 Ω/km |
Köpük Şubat |
AL - Örgü %67 | 6,0 mm PVC | 3x (10*0.12mm CCA) |
0.91 HDPE (Kırmızı siyah, Mavi) |
3,0 mm PVC |
72±2 pF/m |
| RG59 %90 + 2X26 AWG NO.7102105 |
20 AWG/0,81 mm (SOL)CCS 139,5 Ω/km |
Köpük Şubat |
AL -Örgü %90 | 6,0 mm PVC | 2 kere (10*0.12mm CCA) |
0.91 HDPE (Kırmızı siyah) |
3,0 mm PVC |
72±2 pF/m |
| RG59 %90 + 3X26 AWG NO.7102106 |
20 AWG/0,81 mm (SOL)CCS 139,5 Ω/km |
Köpük Şubat |
AL -Örgü %90 | 6,0 mm PVC | 3x (10*0.12mm CCA) |
0.91 HDPE (Kırmızı siyah, Mavi) |
3,0 mm PVC |
72±2 pF/m |
| İnşaat Parametreleri: | ||||||||
| İç İletken | 0,032"/0,81 mm/20AWG CCS | |||||||
| Dielektrik | 0,144"/3,66±0,05 mm Köpüklü Polietilen | |||||||
| Kalkan | 0,12 mmAL-Örgü (%40) | |||||||
| Ceket | 5.5mmPVC | |||||||
| Güç Kablosu İletkeni | 3x(10*0.12mmCCA) | |||||||
| Güç kablosu Yalıtım çapı | 0,91 HDPE(Kırmızı, Siyah, Mavi) | |||||||
| Ceket | 3.0mmPVC | |||||||
| Başvuru | Daha Uzun CCTV Çalışma Sürelerinde Kullanım İçin | |||||||
| Elektriksel özellikler: | ||||||||
| İç İletken Direnci | Maks.20 yaşında℃< 139,5 Ω/km 42,55Ω/1000ft olmalıdır | |||||||
| kapasitans | 52 ±3 pF/m 15,8 ±1 pF/ft | |||||||
| İç direnç | 75 ± 3 Ω | |||||||
| Geri dönüş kaybı | 5 ve 1000MHz arasında: > 22dB | |||||||
| yayılma hızı | 0,85 | |||||||
| Kıvılcım Testi (VAC) | 4 | |||||||
| Mekanik ve Çevresel Özellikler | ||||||||
| Kablo bükülme yarıçapı | Kablo çapının 10 katı | |||||||
| Çalışma Sıcaklığı Aralığı | -20℃60'a℃ | |||||||
| Kablo boyutları | ||||||||
| Enine kesit | ||||||||
 |
||||||||
| Zayıflama (20 ℃): | ||||||||
| Frekans (MHZ) | Maksimum Zayıflama(dB/100ft) | Maksimum Zayıflama (dB/100m) | ||||||
| 5 | 0,86 | 2.82 | ||||||
| 55 | 2.05 | 6.73 | ||||||
| 83 | 2.45 | 8.04 | ||||||
| 187 | 3.60 | 11.81 | ||||||
| 211 | 3.80 | 12.47 | ||||||
| 250 | 4.10 | 13.45 | ||||||
| 300 | 4.45 | 14.60 | ||||||
| 350 | 4.80 | 15.75 | ||||||
| 400 | 5.10 | 16.73 | ||||||
| 450 | 5.40 | 17.72 | ||||||
| 500 | 5.70 | 18.70 | ||||||
| 550 | 5.95 | 19.52 | ||||||
| 600 | 6.20 | 20.34 | ||||||
| 750 | 6.97 | 22.87 | ||||||
| 865 | 7.52 | 24.67 | ||||||
| 1000 | 8.12 | 26.64 | ||||||
| Sipariş Bilgileri: | ||||||||
| İşaretleme | HELLOSIGNAL RG59 %40 + 3X26 AWG CCTV KOAKSİYEL KABLO 7102102 ×××M/FT |
|||||||
| paket | İstenilen Boy Makara,Çekme Kutusu,Plastik Makara,ahşap Makara,Palet… | |||||||
| Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | |||||||
| Marka | HELLOSIGNAL® VEYA OEM | |||||||
