dayanıklılık: | <0,3dB tipik değişiklik, 200 eşleşme | Değiştirilebilirlik: | ≤0.2dB |
---|---|---|---|
Gerilme direnci: | >70N | Eklenti süreleri: | ≤ 500 |
Çalışma Sıcaklığı (℃): | -40 ila + 85°C |
Zion Kodu | Siyon Tanımı | |||||||||||||||||||||||||||||||||||||||||||

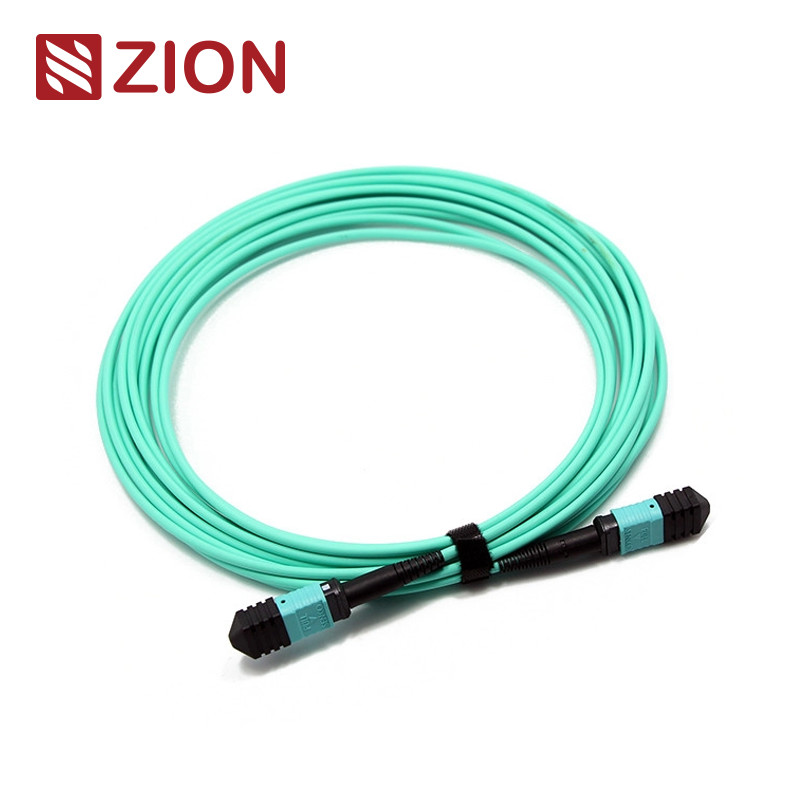

ZCM1127HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | |||||||||||||||||||||||||||||||||||||||||||
|
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı | Referans | Konut Detayları | ||||||
MPO Tekli mod | IEC 61754-7 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO) |
||||||
MPO Çok Modlu | IEC 61754-7 |
OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) |
IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
10G Fiber Kanal Uyumlu | ||||||||
40G ve 100G IEEE 802.3 |
Optik Özellikler:
Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Çok modlu (PC Düz cila) | ||||||
ekleme kaybı (MPO) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
İade kaybı (MPO) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
dayanıklılık | <0,3dBtipik değişiklik, 200 çiftleşme | |||||||
Değiştirilebilirlik | ≤0.2dB | |||||||
Gerilme direnci | >70N | |||||||
Eklenti süreleri | ≤500 | |||||||
Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C |
Özellikler: | ||||||||
Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
Başvuru: | ||||||||||||||||||||||||||||||||||||||||||||
|
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Senko MPO için İtme Çekme Sekmesi
MPO-MPO 12F Fiber Bağlantı Kablosu çizimi.
Toplam Uzunluk(L)(m) | tolerans uzunluğu (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | +%0,5 x L/-0 |
Üç Bağlantı Yöntemi, Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
1. Polarite A bağlantısı
Polarite Bir MPO kabloları bir anahtar yukarı, anahtar aşağı tasarımı kullanır.Bu nedenle, aşağıdaki şekilde gösterildiği gibi, birinin konumu 1 konektör, başka bir konektörün 1. konumuna karşılık gelir.Polarite çevirme yoktur.Bu nedenle, bağlantı için polariteli A MTP kablosu kullandığımızda, bir uçta AB dubleks patch kablolar ve diğer uçta AA dubleks patch kablolar kullanmalıyız.Bu bağlantıda olduğundan, Rx1, Tx1'e bağlanmalıdır.AA dubleks patch kablo kullanmazsak polarite A MTP kablosunun tasarım prensibine göre fiber 1 fiber 1'e iletim yapabilir yani Rx1 Rx1'e iletim yapabilir bu da hatalara neden olabilir. |
2. Polarite B bağlantısı
Polarite B MTP kabloları bir anahtar yukarı, anahtar yukarı tasarımı kullanır.Bu nedenle, aşağıdaki şekilde gösterildiği gibi, bir konektörün 1. konumu, başka bir konektörün 12. konumuna karşılık gelir.Bu nedenle, bağlantı için polarite B MTP kablosu kullandığımızda, her iki uçta da AB dubleks patch kablo kullanmalıyız.Anahtar yukarı anahtar tasarımı, fiber 1'in fiber 12'ye iletilmesini sağlayan polariteyi çevirmeye yardımcı olduğundan, yani Rx1, Tx1'e iletir. |
3. Polarite C bağlantısı
Polarite A MPO kabloları gibi, polarite C MPO kabloları da bir tuş yukarı, tuş aşağı tasarımı kullanır.Bununla birlikte, kablonun içinde, bir konnektörün 1. konumunun 2. konuma karşılık gelmesini sağlayan çapraz bir fiber tasarım vardır. başka bir konektör.Aşağıdaki şekilde gösterildiği gibi, bağlantı için polarite C MTP kablosu kullandığımızda, her iki uçta AB dubleks patch kablo kullanmalıyız.Çapraz fiber tasarımı, fiber 1'in fiber 2'ye iletilmesini sağlayan polariteyi tersine çevirmeye yardımcı olduğundan, yani Rx1, Tx1'e iletir. |
Not: Polarite türü, aşağıdaki adlandırma kurallarındadır: Polarity A;Polarity B;Polarity C
Zion Communication'ın Sıcak TRUNK KABLOSU
Zion Kodu | Siyon Tanımı | |||||||
7236001 | ZCM1122HIA1X | MPO Dişi - MPO Dişi SM 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236002 | ZCM1152HIA1X | MPO Dişi - MPO Dişi SM 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metreler | ||||||
7236003 | ZCM1127HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236004 | ZCM1157HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236005 | ZCM1128HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236006 | ZCM1158HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236007 | ZCM2122HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler | ||||||
7236008 | ZCM2152HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler | ||||||
7236009 | ZCM2127HLA1X | MTP Dişi - MTP Dişi OM3 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236010 | ZCM2157HLA1X | MTP Dişi - MTP Dişi OM3 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236011 | ZCM2128HMA1X | MTP Dişi - MTP Dişi OM4 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236012 | ZCM2158HMA1X | MTP Dişi - MTP Dişi OM4 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre |
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
3. Farklı kalite Düzeyi. |
