dayanıklılık: | <0,3dB tipik değişiklik, 200 eşleşme | Değiştirilebilirlik: | ≤0.2dB |
---|---|---|---|
Gerilme direnci: | >70N | Eklenti süreleri: | ≤ 500 |
Çalışma Sıcaklığı (℃): | -40 ila + 85°C |
Zion Kodu | Siyon Tanımı | |||||||

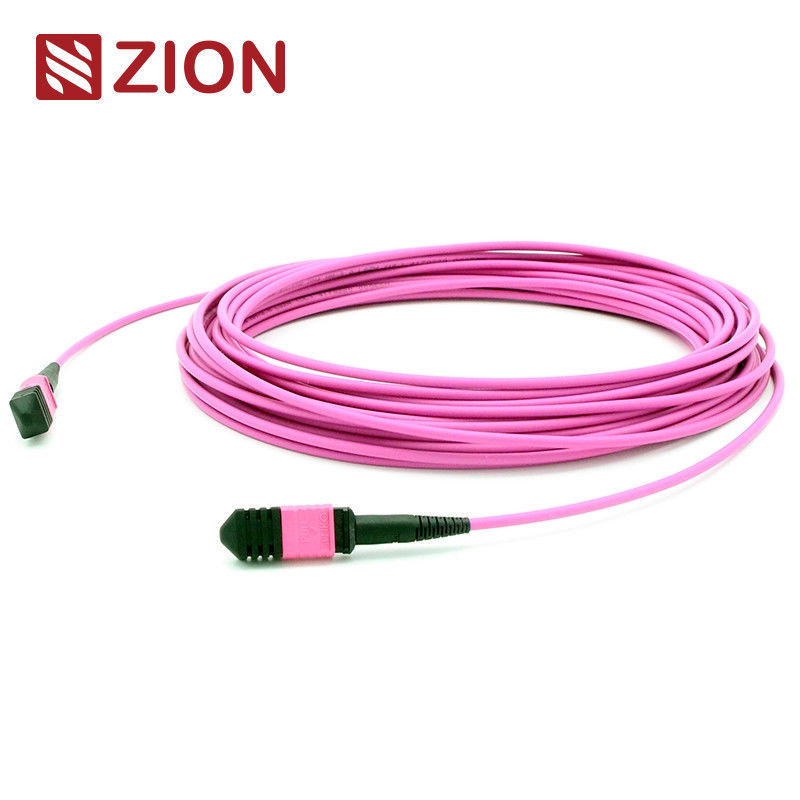

ZCM1128HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | |||||||
MPO konektörü, bir tür fiber konektördür.MPO (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MPO yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+. | ||||||||
MPO konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC). | ||||||||
MPO-MPO 3.0mm LSZH Fiber Bağlantı Kablosu.MPO Fiber Yama Kablosu, her iki uçta da MPO konnektörü ile sonlandırılır.MPO Fiber Yama Kablosu, MPO modüllerini kalıcı bir bağlantı olarak birbirine bağlar.MPO Fiber Bağlantı Kablosu 12, 24, 48,60,72 ,96,144 fiberlerle mevcuttur.10/40/100 Gbps veri merkezi çözümlerine kadar destek hızları.Tipik olarak kasetleri, panelleri veya sağlamlaştırılmış MPO çıkışlarını birbirine bağlamak ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablolarının hızlı dağıtımını kolaylaştırmak için kullanılırlar.Ayrıca MPO, bağlantı panellerindeki konektör stilini değiştirmeniz gerektiğinde çok fazla esneklik ve rahatlık sağlar.Kablo kanalındaki konektörü değiştirmek yerine, bağlantı panelinin çapraz bağlantı tarafına yeni konektör stiliyle yeni bir kaset takmanız yeterlidir. | ||||||||
12F MPO-MPO Fiber Bağlantı Kablosu, 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları ve yüksek yoğunluklu veri merkezi için tasarlanmıştır. |
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı | Referans | Konut Detayları | ||||||
MPO Tekli mod | IEC 61754-7 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO) |
||||||
MPO Çok Modlu | IEC 61754-7 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO) |
IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
10G Fiber Kanal Uyumlu | ||||||||
40G ve 100G IEEE 802.3 |
Optik Özellikler:
Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Çok modlu (PC Düz cila) | ||||||
ekleme kaybı (MPO) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
İade kaybı (MPO) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
dayanıklılık | <0,3dBtipik değişiklik, 200 çiftleşme | |||||||
Değiştirilebilirlik | ≤0.2dB | |||||||
Gerilme direnci | >70N | |||||||
Eklenti süreleri | ≤500 | |||||||
Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C |
Özellikler: | ||||||||
Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
Başvuru: | ||||||||
OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dandır.MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır. | ||||||||
Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması | ||||||||
Binaya fiber optik | ||||||||
Fiber ekipmanda dahili konektör uygulaması. |
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Senko MPO için İtme Çekme Sekmesi
MPO-MPO 12F Fiber Bağlantı Kablosu çizimi.
Toplam Uzunluk(L)(m) | tolerans uzunluğu (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | +%0,5 x L/-0 |
Üç Bağlantı Yöntemi, Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
1. Polarite A bağlantısı
Polarite Bir MPO kabloları bir anahtar yukarı, anahtar aşağı tasarımı kullanır.Bu nedenle, aşağıdaki şekilde gösterildiği gibi, birinin konumu 1
konektör, başka bir konektörün 1. konumuna karşılık gelir.Polarite çevirme yoktur.Bu nedenle, bağlantı için polariteli A MTP kablosu kullandığımızda, bir uçta AB dubleks patch kablolar ve diğer uçta AA dubleks patch kablolar kullanmalıyız.Bu bağlantıda olduğundan, Rx1, Tx1'e bağlanmalıdır.AA dubleks patch kablo kullanmazsak polarite A MTP kablosunun tasarım prensibine göre fiber 1 fiber 1'e iletim yapabilir yani Rx1 Rx1'e iletim yapabilir bu da hatalara neden olabilir.
2. Polarite B bağlantısı
Polarite B MTP kabloları bir anahtar yukarı, anahtar yukarı tasarımı kullanır.Bu nedenle, aşağıdaki şekilde gösterildiği gibi, bir konektörün 1. konumu, başka bir konektörün 12. konumuna karşılık gelir.Bu nedenle, bağlantı için polarite B MTP kablosu kullandığımızda, her iki uçta da AB dubleks patch kablo kullanmalıyız.Anahtar yukarı anahtar tasarımı, fiber 1'in fiber 12'ye iletilmesini sağlayan polariteyi çevirmeye yardımcı olduğundan, yani Rx1, Tx1'e iletir.
3. Polarite C bağlantısı
Polarite A MPO kabloları gibi, polarite C MPO kabloları da bir tuş yukarı, tuş aşağı tasarımı kullanır.Bununla birlikte, kablonun içinde, bir konnektörün 1. konumunun 2. konuma karşılık gelmesini sağlayan çapraz bir fiber tasarım vardır.
başka bir konektör.Aşağıdaki şekilde gösterildiği gibi, bağlantı için polarite C MTP kablosu kullandığımızda, her iki uçta AB dubleks patch kablo kullanmalıyız.Çapraz fiber tasarımı, fiber 1'in fiber 2'ye iletilmesini sağlayan polariteyi tersine çevirmeye yardımcı olduğundan, yani Rx1, Tx1'e iletir.
Not: Polarite türü, aşağıdaki adlandırma kurallarındadır: Polarity A;Polarity B;Polarity C
Zion Communication'ın Sıcak TRUNK KABLOSU
Zion Kodu | Siyon Tanımı | |||||||
7236001 | ZCM1122HIA1X | MPO Dişi - MPO Dişi SM 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236002 | ZCM1152HIA1X | MPO Dişi - MPO Dişi SM 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metreler | ||||||
7236003 | ZCM1127HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236004 | ZCM1157HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236005 | ZCM1128HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236006 | ZCM1158HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236007 | ZCM2122HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler | ||||||
7236008 | ZCM2152HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler | ||||||
7236009 | ZCM2127HLA1X | MTP Dişi - MTP Dişi OM3 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236010 | ZCM2157HLA1X | MTP Dişi - MTP Dişi OM3 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236011 | ZCM2128HMA1X | MTP Dişi - MTP Dişi OM4 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236012 | ZCM2158HMA1X | MTP Dişi - MTP Dişi OM4 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre |
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
3. Farklı kalite Düzeyi. |
