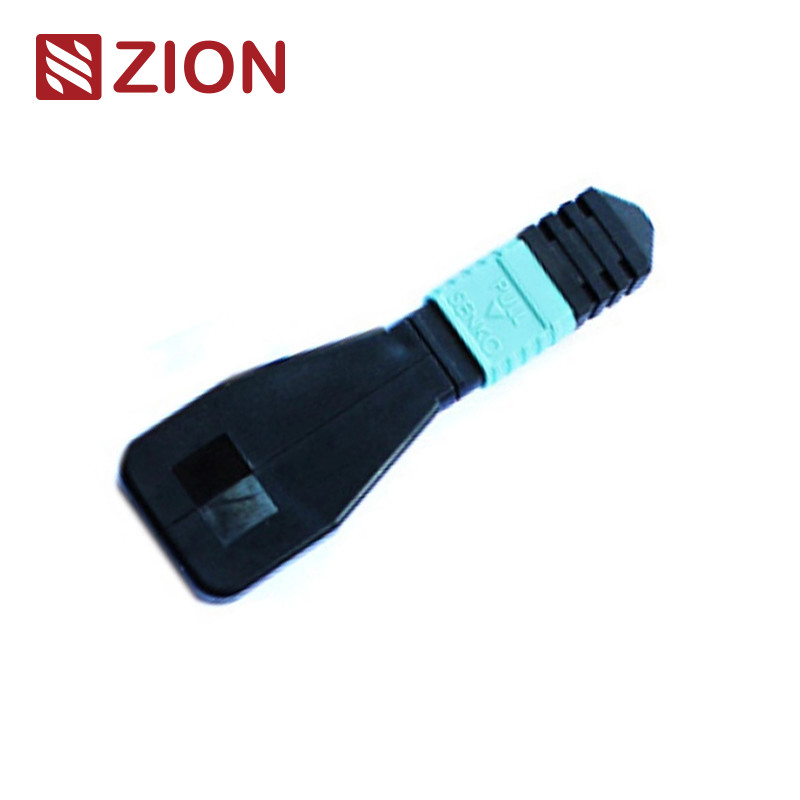

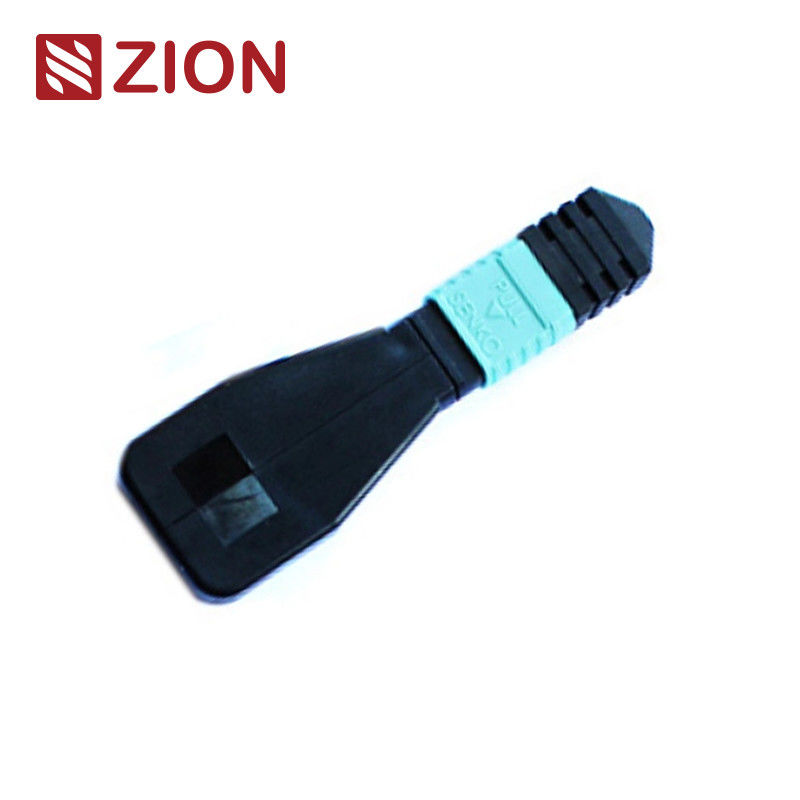

MPO döngüsü, DÖNGÜ'de MPO arka halka atlama hattını içerir ve aynı konektörde ışık yolu elde etmek için fiberin her iki ucunu bir MPO konektörüne yerleştirir.Cihazın başlatma kapasitesi ve alma hassasiyeti, özellikle 40/100G ağ iletişiminde, fiber ağ üzerinde tek bir bileşenin veya arabirimin etkili bir şekilde test edilmesini ve değerlendirilmesini sağlamak için sinyalleri döndürerek çeşitli potansiyel olguları belirleyebilir.
Testteki bağlantı noktasına uyum sağlamak için 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörünü ve birkaç fiber fiber konfigürasyonunu barındırabilen birçok fiber optik devre konfigürasyonu vardır.8F MPO Fiber Geri Döngü Modülü, alıcı-vericilerin doğrulanmasına ve test edilmesine olanak tanır MPO arabirimine sahip – 40GBASE-SR4/CSR4 QSFP+ cihazları.12F MPO Fiber Geri Döngü Modülü, MPO arayüzüne sahip alıcı-vericilerin – 40GBASESR4 QSFP+ veya 100GBASE-SR4 cihazları – doğrulanmasına ve test edilmesine olanak tanır.24F MPO Fiber Geri Döngü Modülü, MPO arayüzüne sahip alıcı-vericilerin - 100GBAESR10 CXP/CFP cihazlarının doğrulanmasına ve test edilmesine olanak tanır.
MPO Geri Döngü modülleri, gönderme ve alma işlevlerini test etmek için döngülü bir sinyal sağlar.Test ortamında, özellikle paralel optik 40 ve 100G ağlarında yaygın olarak kullanılır.Geri döngüler, MPO alıcı-verici arabirimlerinin Alıcı-Vericileri (TX) ve Alıcıları (RX) konumlarını bağlamak için oluşturulmuştur.MPO geridöngüleri, optik ağ bölümlerinin IL testini, bunları MPO ana hatlarına/patch uçlarına bağlayarak kolaylaştırabilir ve hızlandırabilir.
OMC, MPO ağ bileşenlerinin ve sistemlerinin yakılması ve test edilmesi için bir dizi MPO fiber optik geri döngü düzeneği sunar.Bu MPO Geri Döngü Tertibatları, özellikle telekom ve datacom gereksinimleri için ağ ekipmanının verici kapasitesini ve alıcı hassasiyetini etkin bir şekilde test etmek için kullanılır.Bu uygulamalar için mevcut olan en yüksek yoğunluk için kompakt bir muhafaza içinde paketlenirler.
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı
Referans
Konut Detayları
MPO Tekli mod
IEC 61754-7
SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO)
MPO Çok Modlu
IEC 61754-7
OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO)
Tipik olarak, bir geri döngü testi, bir iletişim cihazından bir sinyalin gönderildiği ve iyi çalışıp çalışmadığını belirlemenin bir yolu olarak veya ağdaki arızalı bir düğümü gidermenin bir yolu olarak cihaza geri döndüğü bir testtir.Fiber optik geri döngü testine gelince, cihazın çalışma güvenilirliğini doğrulamak için optik geri döngüler kullanılır.Veri iletimi için fiber optik geri döngü kablosu veya fiber optik geri döngü modülü kullanılarak, cihaz tarafından yayılan sinyal, aktif bir bileşenin iletim (Tx) ucundan aynı bileşenin alma (Rx) ucuna geri döngülenir.
Başvuru:
Pratik uygulama söz konusu olduğunda, fiber optik alıcı-vericileri kontrol etmek için genellikle fiber optik geri döngü testi kullanılır.Alıcı-verici ışık sinyalini almak ve iletmek için iki bağlantı noktasına sahip olduğundan, bağlantı noktalarının hala çalışır durumda olup olmadıklarını görmek için test edilmesi gerekir.Bu nedenle, fiber optik geri döngü testi, alıcı-verici bakımı için en uygun yoldur.Test işlemi, lazer sinyalini verici bağlantı noktasından alıcı bağlantı noktasına geri yönlendirerek yapılır.Daha sonra iletilen model, alınan model ile karşılaştırılarak aynı olduklarından ve hatasız olduklarından emin olunur.
40G veya 100G MPO/MPO arayüz alıcı-vericileri ile yan yana yerleştirilmiş
Geri Döngü Modülü, fiber optik ağ ekipmanının iletim kabiliyetini ve alıcı hassasiyetini test etmek için kullanılabilir.
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Bağlayıcı
Fiber Kanal
Polarite (Kanal Hizalama)
Belirli Bir Alıcı-Verici İçin Hangisini Seçmeli?
Alıcı-verici ve loopback'in ortak özelliklerini göz önünde bulundurarak, alıcı-verici için bir loopback seçerken konektör tipini, cila tipini ve kablo tipini düşünmeliyiz.En çok kullanılan bazı alıcı-verici modülleri için seçim kılavuzu aşağıdaki tablolarda özetlenmiştir.
Tablo 1: 10G SFP+ alıcı-vericiler için geri döngü seçenekleri
modeli
Arayüz türü
Kablo tipi
Uygun Geri Döngü
10GBASE-USR
LC Dubleks (PC)
MMF
LC/UPC Dubleks Çok Modlu Fiber Geri Döngü
10GBASE-SR
LC Dubleks (UPC)
MMF
10GBBASE-LR
LC Dubleks (UPC)
MMF
10GBASE-ER
LC Dubleks (UPC)
SMF
LC/UPC Çift Yönlü Tek modlu Fiber geri döngü
10GBASE-ZR
LC Dubleks (PC)
SMF
Tablo 2: 40G QSFP+ alıcı-vericiler için geri döngü seçenekleri
modeli
Arayüz türü
Kablo tipi
Uygun Geri Döngü
40GBASE-CSR4
MTP/MPO (UPC)
MMF
8/12 Fiber MTP/UPC Çok Modlu Fiber geri döngü
40GBASE-SR4
MTP/MPO (UPC)
MMF
40GBASE-PLRL4
MTP/MPO (APC)
SMF
8/12 Fiber MTP/APC Tek modlu Fiber Loopback
40GBASE-PLR4
MTP/MPO (APC)
SMF
40GBTABAN-LR4
LC Dubleks (PC)
SMF
LC/UPC Çift Yönlü Tek modlu Fiber geri döngü
40GBASE-LR4L
LC Dubleks (UPC)
SMF
40GBBASE-ER4
LC Dubleks (UPC)
SMF
40GBASE-LX4
LC Dubleks (UPC)
MMF/SMF
LC/UPC Dubleks Çoklu Mod/Tek
Tablo 3: 100G QSFP28 alıcı-vericiler için geri döngü seçenekleri
modeli
Arayüz türü
Kablo tipi
Uygun Geri Döngü
100GBBASE-SR4
MTP/MPO (UPC)
MMF
8/12 Fiber MTP/UPC Çok Modlu Fiber geri döngü
100GBBASE-PSM4
MTP/MPO (APC)
SMF
8/12 Fiber MTP/APC Tek modlu Fiber Loopback
100GBTABAN-LR4
LC Dubleks (PC)
SMF
LC/UPC Çift Yönlü Tek modlu Fiber geri döngü
Tablo 4: CFP alıcı-vericileri için geri döngü seçenekleri
modeli
Arayüz türü
Kablo tipi
Uygun Geri Döngü
40GBASE-SR4 CFP'si
MTP/MPO (UPC)
MMF
8/12 Fiber MTP/UPC Çok Modlu Fiber geri döngü
40GBASE-LR4 CFP
SC Dubleks (UPC)
SMF
SC/UPC Dubleks Tek modlu Fiber geri döngü
40GBASE-FR CFP
SC Dubleks (UPC)
SMF
100GBASE-LR4 CFP
SC Dubleks(PC/UPC)
SMF
100GBASE-ER4 CFP
SC Dubleks(PC/UPC)
SMF
100GBASE-SR4 CFP'si
MPO/MTP (UPC)
MMF
24 Fiber MTP/UPC Çok Modlu Fiber geri döngü
Çözüm
Bu yazı, en sık kullanılan bazı fiber optik alıcı-vericiler için belirli fiber geri döngü seçeneklerini tartışmaktadır.Bu yazıda bahsedilmeyen diğer alıcı-verici modülleri için, arayüz tipi, fiziksel teması ve kablo tipi hakkında ayrıntılı bilgi alarak uygun bir geri döngüyü nasıl seçeceğimizi de bilebiliriz.
Zion Communication'ın Sıcak MPO Fiber Optik Geri Döngüsü
Zion Kodu
Siyon Tanımı
7236013
ZCM1111HXA1
8F MPO SM Fiber Optik Geri Döngü Modülü / Kablosu
7236014
ZCM1121HXA1
12F MPO SM Fiber Optik Geri Döngü Modülü/Kablosu
7236015
ZCM1141HXA1
24F MPO SM Fiber Optik Geri Döngü Modülü / Kablosu
7236016
ZCM1116HXA1
8F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo
7236017
ZCM1126HXA1
12F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo
7236018
ZCM1146HXA1
24F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo
7236019
ZCM1117HXA1
8F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo
7236020
ZCM1127HXA1
12F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo
7236021
ZCM1147HXA1
24F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo
7236022
ZCM2111HXA1
8F MTP SM Fiber Optik Geri Döngü Modülü / Kablosu
7236023
ZCM2121HXA1
12F MTP SM Fiber Optik Geri Döngü Modülü / Kablosu
7236024
ZCM2141HXA1
24F MTP SM Fiber Optik Geri Döngü Modülü / Kablosu
7236025
ZCM2116HXA1
8F MTP OM3 Fiber Optik Geri Döngü Modülü / Kablo
7236026
ZCM2126HXA1
12F MTP OM3 Fiber Optik Geri Döngü Modülü / Kablo
7236027
ZCM2146HXA1
24F MTP OM3 Fiber Optik Geri Döngü Modülü / Kablo
7236028
ZCM2117HXA1
8F MTP OM4 Fiber Optik Geri Döngü Modülü / Kablo
7236029
ZCM2127HXA1
12F MTP OM4 Fiber Optik Geri Döngü Modülü / Kablo
7236030
ZCM2147HXA1
24F MTP OM4 Fiber Optik Geri Döngü Modülü / Kablo
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir.
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi
Düşük ekleme kaybı · Geniş geçiş bandı · Yüksek kanal izolasyonu 1.02±0.05 mm HDPE · Yüksek stabilite ve güvenilirlik Modifiye Polietilen · Optik yolda epoksi içermeyen PET Folyo
