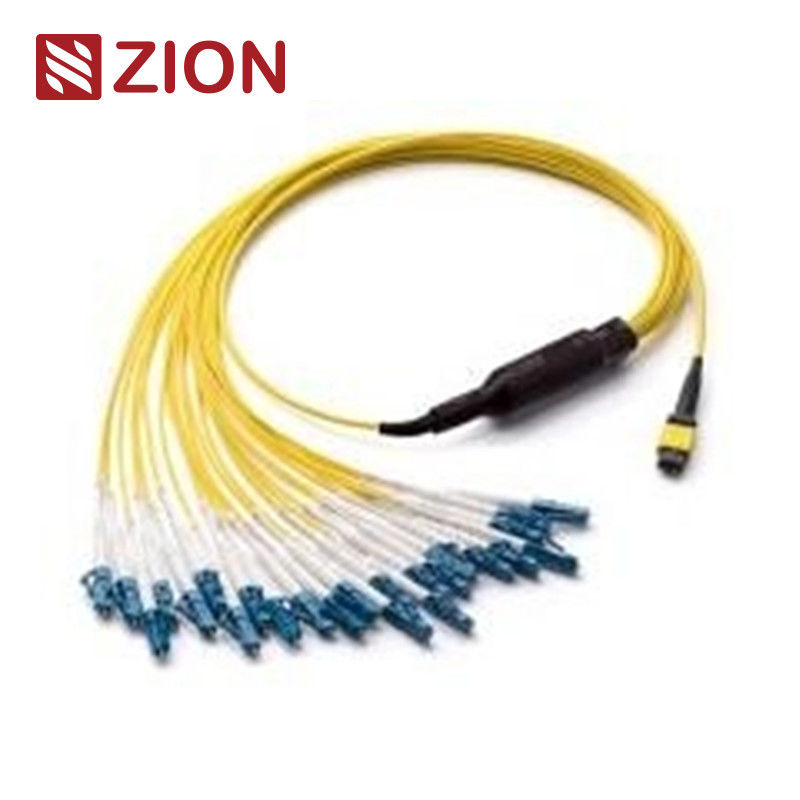

24F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları
Zion Code ve Açıklama
Zion Kodu
Siyon Tanımı
ZCM11A52HIAX
24F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları
MPO konektörü, bir tür fiber konektördür.MPO (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MPO yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+.
MPO konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC).
24 çekirdekli MPO Dişi - 12 LC Dubleks( 12xLC uniboot;24 LC Simplex) 24F MPO- LC/SC/FC/ST Düz kablo demeti Kablolar her iki uçta MPO ve LC/SC/FC/ST konnektörü ile sonlandırılır.bu 24 adet (LC uniboot için 12 adet; 24 LC Simplex) çıkış kabloları, 40G QSFP+ PLR4 ila 10G SFP+ LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.aynı uzunluğa sahip.Alan tasarrufuna ihtiyaç duyan ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için özel olarak tasarlanmıştır.
100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış 24F MPO- LC/SC/FC/ST Düz kablo demeti Kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.Bu 24 Fiber kablo demeti, (12) SFP+'yi bir MPO adaptör paneline ve MPO ana hattına bağlamak için kullanılır.
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı
Referans
Konut Detayları
MPO Tekli mod
IEC 61754-7
SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO)
MPO Çok Modlu
IEC 61754-7
OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO)
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik)
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik)
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
İade kaybı (MPO)
≥60dB(8 derece parlatma)
≥25dB
Geri dönüş kaybı(LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
dayanıklılık
<0,3dB tipik değişiklik, 200 eşleşme
Değiştirilebilirlik
≤0.2dB
Tak-Çek Testi
500 kez, IL<0,5 dB
Gerilme direnci
>70N
Çalışma Sıcaklığı (℃)
·-40 ila + 85°C
Özellikler:
Düşük ekleme kaybı, yüksek geri dönüş kaybı
MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri
Fiber toplu sonlandırma için ekonomik çözüm
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
MTP/MPO Yama kablosunun/ana hat kablosunun avantajları genellikle şunları içerir:
Yüksek kalite—MTP/MPO Yama kablosu/ana hat kabloları fabrikada önceden sonlandırılır, test edilir ve test raporlarıyla birlikte paketlenir.Bu raporlar, uzun vadeli dokümantasyon ve kalite kontrol işlevi görür.
Azalan kablo hacmi—MTP/MPO Bağlantı kablosu/ana hat kablolarının çok küçük çapları vardır, bu da kablo hacmini azaltır ve veri merkezlerindeki iklimlendirme koşullarını iyileştirir
Zaman kazandıran—Özel tak ve çalıştır tasarımıyla, MTP/MPO Yama kablosu/ana hat kabloları dahil edilebilir ve hemen takılabilir. Kurulum süresinin kısalmasına büyük ölçüde yardımcı olur.
Başvuru:
100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış 24F MPO- LC/SC/FC/ST Düz kablo demeti Kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir. Bu 24 Fiber kablo demeti kablosu, (12) SFP+'yi bir MPO adaptör paneline ve MPO ana hattına bağlamak için kullanılır.
OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dandır.MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır.
Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması
Binaya fiber optik
Fiber ekipmanda dahili konektör uygulaması.
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Zion Communication'ın Sıcak MPO-LC Düz Kablo Demeti Kabloları
Zion Kodu
Siyon Tanımı
7236037
ZCM11A12HIAX
8F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları
7236038
ZCM11A22HIAX
12F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları
7236039
ZCM11A52HIAX
24F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları
Üç Bağlantı Yöntemi, Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
MPO –24 x LC Simplex yapı-Tip 1
MPO ––12 x LC Dubleks yapı-Tip 2-Tip A
MPO –12 x LC Dubleks yapı-Tip 2-Tip B
MPO –12 x LC Dubleks yapı-Tip 2-Tip C
MPO –MPO için Polarite –12 x Uniboot LC yapısı-Tip 3
Malzeme detayları
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir.
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi
Düşük ekleme kaybı · Geniş geçiş bandı · Yüksek kanal izolasyonu 1.02±0.05 mm HDPE · Yüksek stabilite ve güvenilirlik Modifiye Polietilen · Optik yolda epoksi içermeyen PET Folyo
