Çiftleşme Dayanıklılığı (döngü): | ≥1000 | Maks. Optik Giriş Gücü(mw): | 200 |
---|---|---|---|
Zayıflama Toleransı (dB): | 2 - 10dB: +/- 1 dB &11 - 20 dB: +/- %10 dB | Titreşim hz(2sa): | 10~55 |
Çalışma Sıcaklığı (℃): | -5 ~ +85 | Depolama Sıcaklığı (℃): | -40 ~ +75 |
Zion Kodu | Siyon Tanımı | |||||||

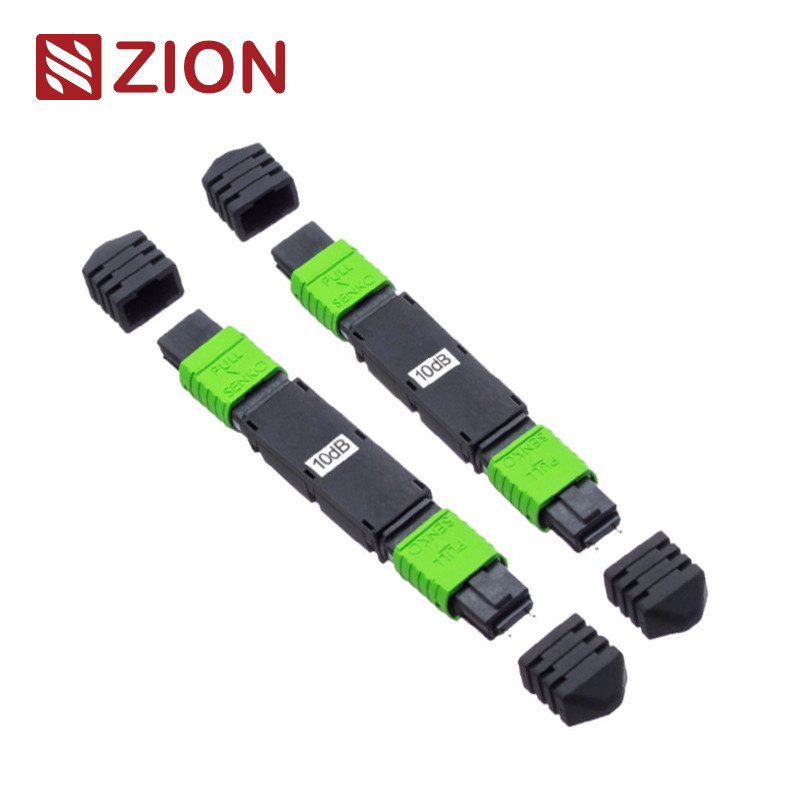

7236015 | 24F MPO Dişi erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-20dB) |
OMC'den dişiden erkeğe sabit zayıflatıcılar, hem entegre hem de eklenti ürünlerde optik sinyallerin tanımlanmış kontrolünü sunar.Projeye veya ihtiyaca bağlı olarak, sabit zayıflatıcılar, geçen ışık miktarını projenizin veya uygulamanızın gerektirdiği kesin seviyelere sınırlayabilir (zayıflatabilir).Bu hassas zayıflama seviyeleri, oldukça doğru performans sağlar. | ||||||||
Özellikler
Her fiber kanalı için tutarlı zayıflama | ||||||||
Standart MPO (Erkek) - MPO/(Dişi), kolay hat içi kurulum. | ||||||||
Düşük geri yansıma, ekleme kaybı | ||||||||
Düşük polarizasyona bağlı kayıp (PDL) | ||||||||
Kararlı zayıflama, son derece güvenilir | ||||||||
çevresel olarak kararlı | ||||||||
Kirletici ve çiziksiz yüksük Çok modlu zayıflatıcılar isteğe bağlı olarak mevcuttur | ||||||||
1 dB'den 20 dB'ye mevcut zayıflama %100 fabrikada test edilmiştir |
Zayıflatıcı Uygulaması:
ZION COMMUNICATIONS' Fiber Optik Zayıflatıcı, optik sinyalin enerjisini azaltabilen bir tür optik cihazdır.Giriş optik gücünü azaltmak ve süper güçlü giriş optik gücü nedeniyle optik alıcının neden olduğu bozulmayı önlemek için kullanılır. Fiber Optik Zayıflatıcı, bir tür optik pasif cihaz olarak, optik güç performansında hata ayıklama, hata ayıklama ve kalibrasyon için kullanılır optik iletişim sistemindeki fiber optik aletin ve fiber optik sinyal zayıflamasının.Ürün, optik gücü gerekli seviyeye ayarlayabilen, metal iyonları katkılı zayıflatıcı fiberden yapılmıştır. Esas olarak şu alanlarda kullanılır: 1.CWDM&DWDM,2.veri merkezi ağları,3.CATV sistemleri,4.Test Ekipmanları 5.40G/100G Kurulumları |
||||||||
Bağlayıcı Tipi | MPO | |||||||
MPO Zayıflatıcı, eşit şekilde tasarlanmış pasif bir bileşendir. her bir fiber kanalı için bir optik sinyalin gücünü azaltır. sinyalin temelini değiştirmeden MPO konektörü biçim.Bu zayıflatıcı, 40/100G uygulamaları için idealdir, paralel kullanan optik iletim ve diğer yüksek yoğunluklu uygulamalar MPO konektörleri.MPO Zayıflatıcı önemli ölçüde basitleştirebilir ağ tasarımı, kurulum verimliliğini artırın ve yerden tasarruf edin. |
Sertifikasyon ve Uyumluluk
GR-326-CORE : Tek Modlu Optik Konnektörler ve Jumper Tertibatları için Genel Gereksinimler | ||||||||
GR-910-CORE : Fiber Optik Susturucular için Genel Gereksinimler. | ||||||||
GR-63-CORE : Ağ Donanımı – Bina Sistemi Genel Gereksinimleri: Fiziksel Koruma. | ||||||||
ASTM B117 :Tuz Püskürtme (Sis) Aparatını Çalıştırmak için Standart Uygulama. | ||||||||
TIA-604 : Fiber Optik Bileşenler için Standart Test Prosedürü. | ||||||||
TIA-455 serisi : Fiber Optik Bileşenler için Standart Test Prosedürü. | ||||||||
IEC 60874-1 : Optik Fiberler ve Kablolar için Konnektörler, Genel Standart. | ||||||||
IEC 61300 serisi: Fiber Optik Ara Bağlantı Cihazları ve Pasif Bileşenler, Temel Test ve Ölçüm Prosedürleri. | ||||||||
RoHS: Tehlikeli Maddelerin Kısıtlanmasına İlişkin Yönerge. |
Özellikler:
Parametre | MPO | |||||||
Çalışma Dalgaboyu(nm) | 1310&1550 | |||||||
Zayıflama(dB) | 1 ila 20 | |||||||
Elyaf türü | 8.3/125µm OS2 Tek mod | |||||||
Çiftleşme Dayanıklılığı(döngü) | ≥1000 | |||||||
Maks. Optik Giriş Gücü(mw) | 200 | |||||||
Zayıflama Toleransı (dB) | 2 - 10dB: +/- 1 dB &11 - 20 dB: +/- %10 dB | |||||||
Titreşim hz(2sa) | 10~55 | |||||||
Çalışma sıcaklığı (℃) | -5 ~ +85 | |||||||
Depolama sıcaklığı (℃) | -40 ~ +75 |
Adlandırılmış Kural
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
OMC'nin LC Dişi - LC erkek Sabit zayıflatıcısı, SM UPC (1-25dB) ve SM APC (1-25dB) için mevcuttur |
ZION Communication, Profesyonel Ar-Ge ekibi sayesinde OEM/ODM kasaları üretme konusunda zengin deneyimlere sahiptir. |
• Özel Logo | |||||||
• Etiket/PE torba/Karton tasarımı |
7237015, ZC11FXOODXX | 24F MPO Dişi erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-20dB) | ||
7237014, ZC11FXNNDXX | 12F MPO Dişi erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-20dB) | ||
7237013, ZC12FXMMDXX | 8F MPO Dişi erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-20dB) | ||
7237012, ZC11FXLLDXX | E2000 UPC Dişi - E2000 UPC Erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) | ||
7237011, ZC11FXKKDXX | E2000 APC Dişi - E2000 APC erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) | ||
7237010, ZC12FXJJDXX | MU UPC Dişi - MU UPC erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) | ||
7237009, ZC11FXIIDXX | MU APC Dişi - MU APC erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) | ||
7237008, ZC11FXHHDXX | FC UPC Dişi - FC UPC erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) | ||
7237007, ZC11FXGGDXX | FC APC Dişi - FC APC erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) | ||
7237006, ZC11FXFFDXX | ST UPC Dişi - ST UPC erkek Plug-in Sabit Fiber Optik Zayıflatıcı(1-25dB) |
