Menşe yeri: | Çin |
---|---|
Marka adı: | Zion communication OR OEM |
Sertifika: | ISO, CE, RoHS, UL |
Model numarası: | Veri Merkezi Ekipmanları |
Min sipariş miktarı: | 1.000 adet |
Ambalaj bilgileri: | 1 ADET / Plastik Torba, PCS / Karton |
Teslim süresi: | Normalde 10 iş günü |
Ödeme koşulları: | T / T, L / C |
Yetenek temini: | 30.000 adet / ay |
model: | Kabine Bağlantısı | Bnad: | Zion İletişim |
---|
Daha fazla ayrıntı lütfen ziyaret edin:
https://www.zion-communication.com/Copper-System-Equipment.html

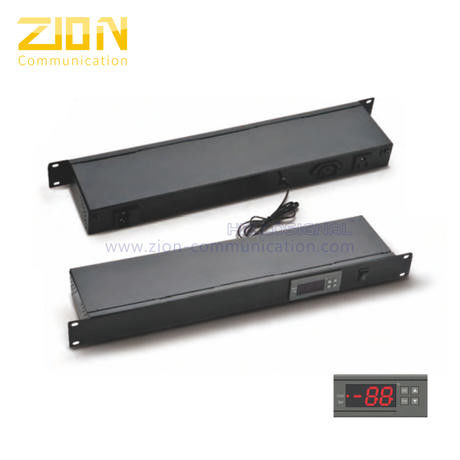

TC Dijital Sıcaklık Birimi | ||||||||
Teknik veri | ||||||||
· 19 "kurulum · Basit yapı, kolay kurulum; · Kolay kablolama ve çalıştırma; · Rahatsız edici direnç, güvenilir çalışma; · 2 yollu çıkış (IEC320 C13 ve NEMA 5-15R). |
||||||||
Ana bölüm | ||||||||
Model numarası. | Giriş Konektörü Tipi | |||||||
ZC70180101 | İngiltere tipi (BS1363) | |||||||
ZC70180102 | Alman tipi (DIN49441) | |||||||
ZC70180103 | ABD türü (NEMA 5-15P) | |||||||
Teknik parametreler | ||||||||
· Güç kaynağı: 220VAC +% 10 / -% 15, 50 / 60Hz. · Sıcaklık ölçüm aralığı: -50 ℃ ~ 99 ℃. · Çözünürlük: 1 ℃. · Soğutma çıkışı kontak kapasitesi: 10A / 277VAC. · Sensör hatası gecikme süresi: 1 dak.. · Güvenli seviye: 1P65. · Çalışma nemi:% 20 ~ 85 (yoğuşma yok). · Güç tüketimi: ≤3W. · Sıcaklık kontrol aralığı: -40 ℃ ~ 50 ℃. · Doğruluk: -50 ℃ ~ 70 ℃, ± 1 ℃, ± 1 ℃ diğerlerinde tek fazlı kompresör≤1 / 2HP çalıştırabilir. · Sensör: NTC. · Çalışma sıcaklığı: -30 ℃ ~ 75 ℃. |
||||||||
Detalis: | ||||||||
Anahtar operasyon · Parametre set değerini kontrol edin: ▲ tuşuna basın ve ardından ayarlanan üst limiti görüntülemek için gevşetin;Öğesini görüntülemek için düğmesine basın ve ardından ▼ gevşetin.
Parametre ayar değerini değiştirin · En son parametre değiştirme durumuna girmek için sete 3 saniyeden fazla basın, son ayarlananı görüntüleyin parametre değiştirme gösterge ışığı yanarken elektriklendikten sonra menü. · Menü maddesinde ileri veya geri gitmek için ▲ veya ▼ tuşuna basın;Akımı görüntülemek için set'e basın.
Parametre set değeri · Set'e basın ve ■ veya ■ aynı anda mevcut parametre ayar değerini ayarlayabilir; set ve ■ tuşuna basın aynı anda 1 saniyeden fazla olması mevcut parametre set değerini hızlı bir şekilde artıracaktır;sete basın ve ■ eşzamanlı olarak 1 saniyeden fazla, mevcut parametre set değerini hızlı bir şekilde düşürecektir; · 30 saniye içinde ilk tuşa basın veya hiçbir tuş işlemi, değiştirilen parametreyi kaydeder ve normale döner sıcaklık görüntüleme durumu.
Parametre ayarını geri yükleyin · Kontrolöre elektrik verdiğinizde, önce kontrol cihazını kontrol edin. parametre ayarı, eğer parametre ayarı yanlış, sesli uyarı ile LED ekran E1, bu sefer Ayar'a basın varsayılanı geri yükleyecektir parametre ayarı. · Parametreyi sıfırlamanızı tavsiye edin.
Ön panel
|
||||||||
Tuşa basma işlevi | ||||||||
Tuşa basın | Normal mod | Parametre değiştirme modu | ||||||
AYARLAMAK | Kompresör koruma süresini kontrol edin | Mevcut menü ayar değerini göster | ||||||
AYAR ... 3 saniye | Parametre değişikliğine girin | |||||||
Rst | Değeri aşan sıcaklığı kontrol edin | Parametre değişikliğinden çıkın | ||||||
▲ | Sıcaklık üst limitlerinin kontrolü | Menü öğeleri geriye gider | ||||||
▼ | Sıcaklık alt limitleri kontrolü | Menü öğeleri ileri gider | ||||||
SET +▲ | Parametre değerleri derece artar | |||||||
SET +▼ | Parametre değerleri derece ile azalır | |||||||
Kontrol çıkışı
· Kompresör: Depolama sıcaklığı ayarlanan sıcaklıktan yüksek olduğunda Üst limit, kompresör başlar, ayarlanan sıcaklıktan daha düşük.Alt limit, kompresör durur, Sensör hatası olduğunda kompresör çalışır orantılı olarak -30 dakika kapalı -15 dakika olarak.Elektrik verildikten veya kompresör durduktan sonra. Kompresör koruma süresi bittikten sonra kompresörün yeniden başlatılmasına izin verilir.
· Alarm: Sıcaklık değerini aşan değer 0 değilken LED yanıp sönerek mevcut sıcaklığı gösterir depolama sıcaklığı ayarlanan sıcaklıktan yüksek olduğunda üst sınır + aşırı sıcaklık değer veya ayarlanan alt sınırı aşan sıcaklıktan daha düşük.değer.Dışarı çıkarken elektriklendikten sonra sıcaklık sınırı alarm gecikmesi aşılıyor.sıcaklık sınırı aşılması alarmı başlar sesli uyarı ile ve sıcaklık normal sıcaklığa döndüğünde alarm iptal edilir LED yanıp sönüyor Hafızaya alma hatası olduğunda sesli uyarı ile E1'i görüntüleyin;E2 ekranını sensör hatası olduğunda sesli uyarı sesi, Sıcaklık olduğunda HH göster.99 ° C'den yüksek ve daha düşük 120'C'den daha fazla.Alarm sesini iptal etmek için herhangi bir tuşa basın, ancak alarm durumu kalır. |
||||||||
Gösterge ışığı açıklaması | Tel diyagramı | |||||||
Gösterge ışık |
Staus | İşlev | ||||||
Güzel | Her zaman | Kompresör kesme hızı | ||||||
Güzel | Flaşlar | Kompresör kesme gecikmesi | ||||||
Ayarlamak | Her zaman | Parametre değiştirme durumu | ||||||
Tuşa basma işlevi | ||||||||
Öğe | İşlev | Getirme aralığı | Birim | Varsayılan | ||||
F1 | Üst sınır | F2 ~ + 5 | ° C | -10 | ||||
F2 | Alt limit | -40 ~ F1 | ° C | -20 | ||||
F3 | Sıcaklık kalibrasyonu | -5 ~ 5 | ° C | 0 | ||||
F4 | Kompresör koruma süresi | 0 ~ 9 | Min. | 3 | ||||
F5 | Sıcaklık değerinin aşılması | 0 ~ 50, alarmı iptal etmek için değeri 0 olarak ayarlayın | ° C | 15 | ||||
F6 | Sıcaklık alarmı gecikme süresinin aşılması | F2 ~ + 5 | ° C | 20 | ||||
Güvenlik düzenlemeleri
· Tehlike: Sensör aşağı ucunu, güç kablosunu ve çıkış rölesi arayüzünü kesin olarak ayırt edin birbirlerinden, yanlış bağlantıları veya röleyi aşırı yüklemeyi yasaklar.Tüm bağlantılar elektrik kesintisi altında değiştirilmelidir.
· Uyarı: Makineyi suda veya nemli ortamda kullanmayı yasaklayın, yüksek sıcaklık, dizi elektromanyetizması girişim ir dizi korozyonu.
· Dikkat: Güç kaynağı, makine üzerindeki etikete uygun olmalı ve güç voltajının kararlılığı.Sensör aşağı ucu ve gücü bir süre saklanmalıdır. olası parazitleri önlemek için uygun mesafe.
|
||||||||
Hata kodu | ||||||||
Kod | Nedeni | Durum | ||||||
E1 | Hafızaya alma hatası | Alarm, makine dozu çalışmıyor | ||||||
E2 | Sensör hatası | Alarm. Kompresör başlar / orantılı olarak dur |
||||||
HH | Aşan sıcaklık, görüntüleme sınırı |
|||||||
