| Menşe yeri: | Hangzhou, Çin |
|---|---|
| Marka adı: | HELLOSIGNAL OR OEM |
| Sertifika: | UL, ETL, CE,CPR, RoHS |
| Model numarası: | NO. HAYIR. 7112306 7112306 |
| Min sipariş miktarı: | 305M/Makara, 100 makara |
| Ambalaj bilgileri: | tahta makara, karton, palet |
| Teslim süresi: | Normalde 25 iş günü |
| Ödeme koşulları: | T / T, L / C |
| Yetenek temini: | 10000 makara/ay, 3050KM/Ay |
| İletken Sayısı: | 4 çift | tip: | u/utp cat6a |
|---|---|---|---|
| Ceket: | LSZH | renk: | Mavi gri/...... |
| Kondüktör: | Saf bakır | Uygulama: | Telekomünikasyon, Ağ, Telekom / CATV, geniş bant bağlantısı, Telekomünikasyon / CCTV / Bilgisayar |
| yalıtım: | HDPE | Standart 1: | ISO/IEC 11801-1 Ed.1.0 |
| Standart 2: | ANSI/TIA-568-C.2 ANSI/TIA-568.2-D | Standart 3: | UL444, UL1581, UL1666, IEC60332-1, EN50399 |
| Destek: | 10Gbase-t、1000BASE-T | ||
| Vurgulamak: | LSZH Ceket U UTP CAT 6A,Blendajsız Cat6a Ethernet Kablosu,Bakır İletken U UTP CAT 6A |
||

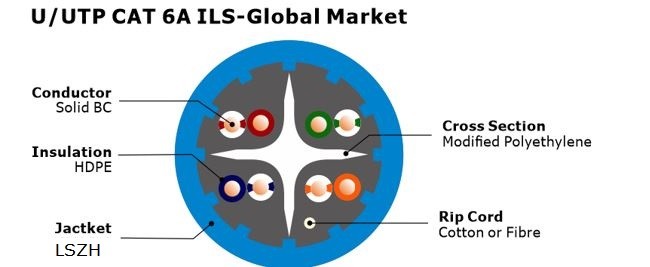

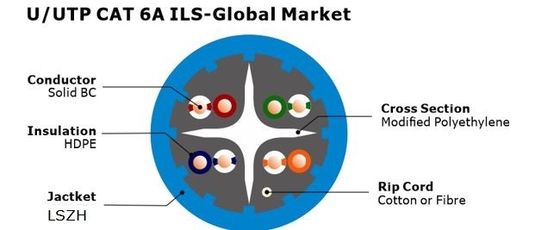

| Orkestra şefi: | 0,57±0,005mm Katı Çıplak Bakır | |||||
| çiftler: | 4 Çift | |||||
| Yalıtım: | 1,02±0,05 mm HDPE | |||||
| Yalıtım Renkleri: | Mavi-Beyaz/Mavi, Turuncu-Beyaz/Turuncu | |||||
| Yeşil-Beyaz/Yeşil, Kahverengi-Beyaz/Kahverengi | ||||||
| Enine kesit | Modifiye Polietilen | |||||
| Kopyalama Kordonu: | Pamuk veya Elyaf | |||||
| Dış Ceket: | 7,1±0,5 mm LSZH ILS | |||||
※ ILS: İç Boyuna Çizgili yuvarlak ceket
| DC Direnci | ＜9,38 Ohm/100m @20℃ | |||||||
| DC Direnç dengesizliği | %4 @ 20℃ | |||||||
| Karşılıklı Kapasite | 5.6 nF/100m | |||||||
| karakteristik empedans | 1 - 100 MHz: 100±15 Ohm | |||||||
| 100 - 200 MHz: 100±22 Ohm | ||||||||
| 200 - 500 MHz: 100±32 Ohm | ||||||||
| Maksimum Frekans | 500MHz | |||||||
| Kapasitans Dengesizliği | 330 pF/100m | |||||||
| NVP | %67 | |||||||
| Eğriliği Geciktir | ≤ 45ns/100m | |||||||
| Sıklık | RL (Dk.) | Ekleme Kaybı (Maks.) | Yayılma Gecikmesi (Maks.) | Gecikme Eğriliği(Maks.) | SONRAKİ (Dk.) | PS SONRAKİ (Dk.) | ELNEXT (Dk.) | PSELNEXT (Dk.) |
| MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535,6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
※Not: Yukarıdaki iletim performansı, test edilen koşullar altında 100M, 20±2℃ değerindedir.
| İşaretleme | HELLOSIGNAL NO.7112306 U/UTP CAT6A 4PR 23AWG PVC ...305M(1000FT) (veya müşterinin isteğine göre) | |||||||
| İç Paket | 305m/Spool,305m/Makara (veya müşterinin isteğine göre) | |||||||
| Dış Paket | Renk Kutusu, Palet (veya müşterinin isteğine göre) | |||||||
| Teslimat süresi | Normalde mevduat aldıktan sonra 25 gün. | |||||||
| Marka | HELLOSIGNAL® VEYA OEM | |||||||
