Fiber Optik Dikey Ekleme Kapatma ZCSC-S048-01
24/48/96/144 çekirdek IP55 - IP68 PP/PC/PC+ABS Isıyla daralan conta/Mekanik conta İN-HAT OPTİK EKLEME KAPATMA
| Model No. |
ZCSC-S048-01(7231212) |
 |
| Renk | Siyah |
| Kapasite | 48 çekirdek |
| Koruma Seviyesi | IP68 |
| Malzeme | PP, PC, PC+ABS |
| Girişler İçin Sızdırmazlık Yöntemi | Mekanik conta |
| Giriş/çıkış | 2+2 |
| Giriş kablosu Çapı | Φ8-Φ15 |
| Çıkış kablosu Çapı | Φ8-Φ15 |
| Bağıl nem | ≤95%(+30℃) |
| Atmosfer basıncı | 62~101kPa |
| Boyut(MM) | 300*Φ118 |
| İç kutu boyutu(MM) | 310*195*180 |
| Dış kutu boyutu(MM) | 600*325*555 |
| Ağırlık başına(KG) | 1.2 |
| Brüt ağırlık(KG) | 12 |
| Adet/Karton(ADET) | 9 |
Ürüne Genel Bakış
ZION COMMUNICATION Model No. ZCSC-S048-01, kullanıcı erişim noktaları için ana ekipmanlardan biridir, iki veya daha fazla kablo arasında koruyucu bağlantı ve dağıtım için uygulanır. Birincil işlevi, dağıtım kablosunu ve iç mekan kablosunu açık havada bağlamaktır. Kararlı yapısı, iyi sızdırmazlık performansı ve kolay kurulumu sayesinde iletişim sistemleri, kablolu TV, optik kablo ağ sistemleri ve diğer alanlarda yaygın olarak kullanılmaktadır.

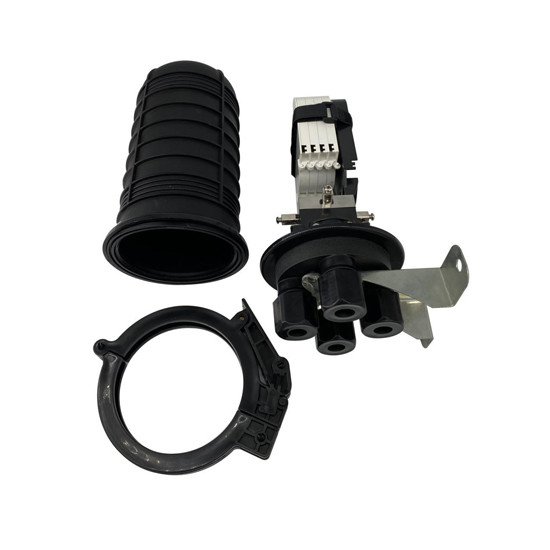

Ürün Resimleri
Denetim ve Test Standartları
- YD/T 590.2-2005, YD/T 778-2011'in 5.2'sine göre görünüm ve yapı gereksinimlerini karşılar
- YD/T778-2011'in 6.9'una göre taşıma testi gereksinimlerini karşılar
- CB 867--83'ün plastik parçalar için ortak teknik gereksinimlerini karşılar
- Koruma Seviyesi: IP68 testi
- GB3873-1993'ün iletişim ekipmanları için ortak paket gereksinimlerini karşılar
- Alev geciktirici performans: alev geciktirici değil
Bileşen Parçaları
Kutu altı, kutu kapağı, kablo tutucu, kablo güçlendirme parçası için tutucu, ekleme tepsisi, ekleme tepsisi için şeffaf kapak, sihirli kablo bağı, ekleme tepsisi takmak için plaka, kutu gövdesi için sızdırmazlık parçası, kutu çemberi ve diğer aksesuarlar.
Ambalaj Özellikleri
İç kutu boyutu: 310*195*180mm
Dış kutu boyutu: 600*325*555mm (9 adet/karton)
Taşıma ve Depolama
Taşıma sırasında yağmurdan, güneş ışığından ve sıkıştırmadan kaçının. Ürünler, nemden, güneşten ve yangından kaçınarak depoda saklanmalıdır. Depolama sıcaklığı 25℃~+40℃ arasında olmalıdır
Not: Taşıma sırasında kolayca hasar gören özel parçalar dikkatlice korunmalıdır.
Kurulum Yöntemleri
Havadan Montaj
1-Fiber optik ekleme kapatma 2-Askı 3-Çelik tel
1-Sabit plaka 2-Montaj plakası 3-U-cıvata 4-Telefon direği
