Teknik İndeks

Model numarası.			ZCSC-S144-01(7231215)
Renk			Siyah
Kapasite			144 çekirdek
Koruma seviyesi			IP68
Malzeme			PP,PC,PC+ABS
Girişler İçin Sızdırmazlık Yöntemi			Mekanik mühür
giriş/çıkış			2+4
Giriş kablosu Çapı			Ф8-Ф18
Çıkış kablosu Çapı			Ф8-Ф18
Bağıl nem			≤95%(+30℃)
Atmosferik basınç			62～101kPa
Boyut(MM)			540*Ф148
İç kutu boyutu (MM)			550*220*190
Dış kutu boyutu (MM)			455*395*565
ağırlık başına (KG)			3.3
Brüt Ağırlık (kg)			13.5
Adet/Karton(Adet)			4

genel bakış

ZION HABERLEŞME Model No. ZCSC-S144-01, iki veya daha fazla kablo arasında koruyucu bağlantı ve dağıtım için uygulanan, kullanıcı erişim noktaları için ana ekipmanlardan biridir.Birincil işlev, dağıtım kablosunu ve iç kabloyu açık havada bağlamaktır.Sabit yapısı, iyi sızdırmazlık performansı ve kolay yapımı sayesinde iletişim sistemlerinde, kablo TV'de, optik kablo ağ sistemlerinde ve diğerlerinde yaygın olarak kullanılmaktadır.

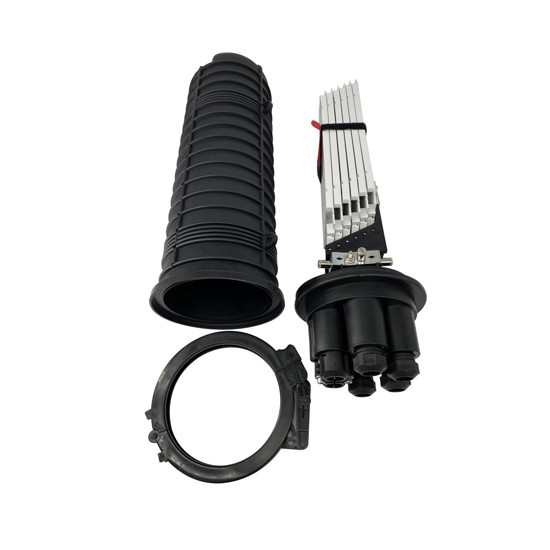

Referans için resimler

Muayene ve test

• YD/T 590.2-2005,YD/T 778-2011 5.2'nin görünüm ve yapı gerekliliklerini karşılama
• YD/T778-2011 6.9 nakliye testi gerekliliklerini karşılama
• CB 867—83'ün plastik parçaları için ortak teknik gereklilikleri karşılama
• Koruma Seviyesi: IP68 testi
• GB3873-1993 iletişim ekipmanı için ortak paket gereksinimlerinin karşılanması
• Alev geciktirici performans: alev geciktirici olmayan

Fiber optik ek yeri kapatma parçaları

Kutu tabanı, kutu kapağı, kablo tutucu, kablo parçasını güçlendirmek için tutucu, ek yeri tepsisi, ek yeri tepsisi için şeffaf kapak, sihirli kablo bağı, ek yeri tepsisini takmak için plaka, kutu gövdesi için sızdırmazlık parçası, kutu kasnağı ve diğer aksesuarlar.

Paketleme, nakliye ve depolama

paket

• İç kutu boyutunun boyutu: 550*220*190mm
• Dış kutu boyutu: 455*395*565mm(4 adet/karton)

Nakliye ve depolama

• Nakliye sırasında yağmur, güneşe maruz kalmaktan ve sıkışmaktan kaçının
• Ürünler depoda nemden, güneşten, ateşten korunarak saklanmalıdır.Depolama sıcaklığı

25℃～+40℃ arasında olun

Not: Nakliye sırasında kolayca zarar görebilecek özel parçalar özenle korunmalıdır.

Kurulum yöntemi

Havadan montaj

1–Fiber optik ek yeri kapatma 2–Askı 3—Çelik tel

Direk montajı

1– Sabit plaka 2– Montaj plakası 3—U cıvata 4—telefon direği
