Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1m veya 1,5m veya Talep Edilen |
---|---|---|---|
bant genişliği (nm): | 20 Nm | Çalışma Sıcaklığı (℃): | -40 ~ 85 |
Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST | ||
Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
PLC Bölücü Tipi | 1×4 PLC Bölücü | ||||||||
Yapılandırma Türü | 1×4 | ||||||||
Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
Elyaf Uzunluğu | 1m veya 1,5m veya Talep Edilen | ||||||||
bant genişliği (nm) | 20nm | ||||||||
Paket Stili | bloksuz | ||||||||
Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
Elyaf Çapı | 0,9 mm | ||||||||
Polarizasyona Bağlı Kayıp (≤) dB | 0.2 | ||||||||
Dalga Boyu Bağımlı Kayıp (≤) dB | 0.3 | ||||||||
Tipik Ekleme Kaybı (≤) dB | 7 | ||||||||
Ekleme Kaybı (≤) dB | 7.4 | ||||||||
Kayıp Tekdüzeliği (≤) dB | 0.6 | ||||||||
Çalışma Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Sızdırmazlık Paket Ölçüsü (mm) | 50*4*4 | ||||||||
Bloksuz Sızdırmazlık Paket Ölçüsü (mm) | 60*7*4 | ||||||||
Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
Marka | HELLOSIGNAL® VEYA OEM | ||||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
Adedi | 20 adet |

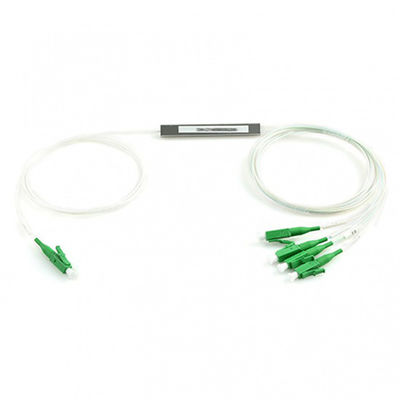

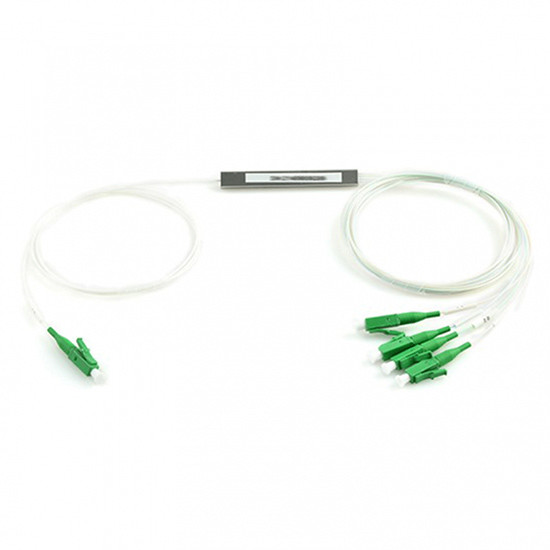

Bu PLC Ayırıcı 1×4 Tek Modlu Bloksuz PLC Fiber Optik Kuplör, giriş dalga boyundan bağımsız olarak tüm fiberler arasında eşit bir bölünme oranına sahip 1 giriş ve 4 çıkış fiberine sahiptir.PLC Ayırıcılar, ihtiyaçlarınıza göre 900µm gevşek tüp tek modlu fiber ve sonlandırılmış veya sonlandırılmamış olarak mevcuttur.Bağlantısız PLC ayırıcılar, kolay birleştirme veya konektörleme için konektörsüz olarak gelir.Konnektörlü PLC Bölücüler, seçtiğiniz Fiber Optik Konnektörlerle mevcuttur: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC ve ST/UPC.
Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
Maksimum Güç Taşıma(mW) | 500.0 | ||||||||
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin. |
A | B | D | F | F | |||||
Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
