Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1m veya 1,5m veya Talep Edilen |
---|---|---|---|
Çalışma Sıcaklığı (℃): | -40 ~ 85 | Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST |
Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
PLC Bölücü Tipi | 1×16 PLC Bölücü | ||||||||
Yapılandırma Türü | 1×16 | ||||||||
Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
Elyaf Uzunluğu | 1m veya 1,5m veya Talep Edilen | ||||||||
Yönlülük (≥) dB | 55 | ||||||||
Paket Stili | ABS Modülü | ||||||||
Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
Elyaf Çapı | 2,0 mm, 3,0 mm | ||||||||
Polarizasyona Bağlı Kayıp (≤) dB | 0.3 | ||||||||
Dalga Boyu Bağımlı Kayıp (≤) dB | 0,5 | ||||||||
Tipik Ekleme Kaybı (≤) dB | 13.2 | ||||||||
Ekleme Kaybı (≤) dB | 13.7 | ||||||||
Kayıp Tekdüzeliği (≤) dB | 1.2 | ||||||||
Çalışma Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Sızdırmazlık Paket Ölçüsü (mm) | 120*80*18 | ||||||||
Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
Marka | HELLOSIGNAL® VEYA OEM | ||||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
Adedi | 20 adet |

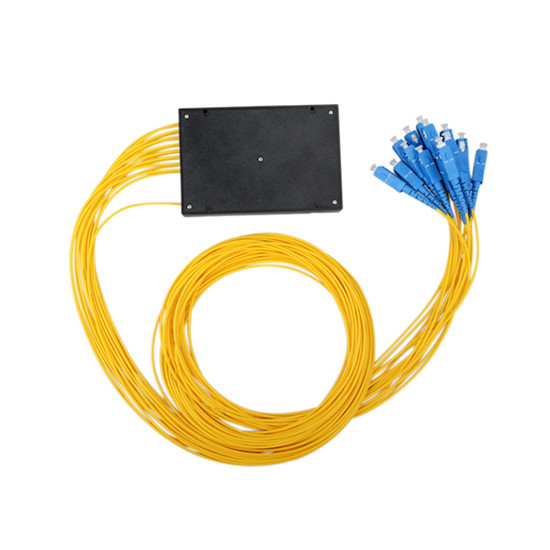

Fiber Optik Bölücü 1 × 16 Tek Modlu PLC Fiber Optik Bölücü SC Konnektörlü ABS Kutu Tipi SC Konnektörlü, 2.0mm veya 3.0mm gevşek tüplü fiber optik kablo ile bir ABS kutusunun içine çelik boru tipi PLC kurulur.Teleweaver, çeşitli kutu ve kaset tipi ayırıcı modüller ve ürünler sunar.Bu PLC Bölücü Modülü, 2 mm'lik ve 3 mm'ye kadar konektörsüz sağlamlaştırılmış fiber kılıflara sahip ABS kutusu adı verilen plastik bir modüldür.Müşteri ihtiyaçları için özel tasarımlar da mevcuttur, burada göremediğiniz ihtiyacınız olan her şey için bizi arayın veya e-posta ile gönderin.
Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
Maksimum Güç Taşıma(mW) | 500.0 | ||||||||
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin. |
A | B | D | F | F | |||||
Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
