Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1m veya 1,5m veya Talep Edilen |
---|---|---|---|
Çalışma Sıcaklığı (℃): | -40 ~ 85 | Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST |
Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
PLC Bölücü Tipi | 1×2 PLC Bölücü | ||||||||
Yapılandırma Türü | 1×2 | ||||||||
Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
Elyaf Uzunluğu | 1m veya 1,5m veya Talep Edilen | ||||||||
Yönlülük (≥) dB | 55 | ||||||||
Paket Stili | ABS Modülü | ||||||||
Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
Elyaf Çapı | 2,0 mm, 3,0 mm | ||||||||
Polarizasyona Bağlı Kayıp (≤) dB | 0.2 | ||||||||
Dalga Boyu Bağımlı Kayıp (≤) dB | 0.3 | ||||||||
Tipik Ekleme Kaybı (≤) dB | 3.9 | ||||||||
Ekleme Kaybı (≤) dB | 4.2 | ||||||||
Kayıp Tekdüzeliği (≤) dB | 0.4 | ||||||||
Çalışma Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Sızdırmazlık Paket Ölçüsü (mm) | 100*80*10 | ||||||||
Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
Marka | HELLOSIGNAL® VEYA OEM | ||||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
Adedi | 20 adet |

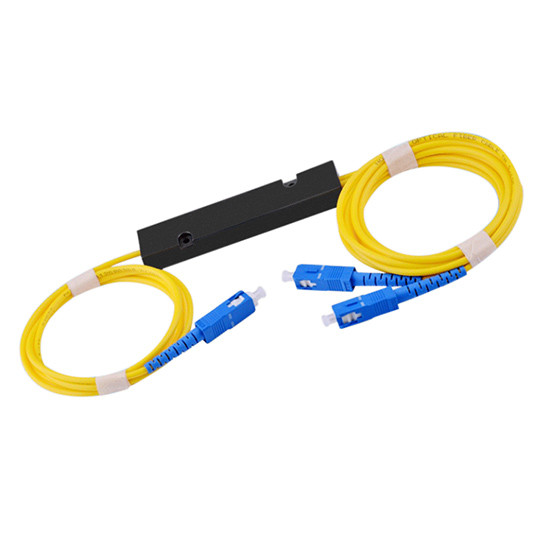

Fiber Optik Bölücü 2'si 1 arada Tek Modlu PLC Fiber Optik Bölücü SC Konnektörlü ABS Kutu Tipi, çıkış fiberi 2.0mm veya 3.0mm kablo ile ABS Kutusu ile paketlenmiş bir çelik boru koydu.
Fiber Optik Bölücü 2'si 1 arada tek modlu Düzlemsel Işık Dalgası Devre Bölücü, minyatür bir pakette güvenilir hassas hizalanmış fiber örgü ile benzersiz silika cam dalga kılavuzu işlemine dayalı olarak geliştirilmiştir, küçük form faktörü ve yüksek güvenilirlik ile düşük maliyetli bir ışık dağıtım çözümü sağlar .
Telcordia GR-1209 ve Telcordia GR-1221 ile uyumludur.1×2 Çelik boru PLC Ayırıcı cihazlar, 1260nm'den 1620nm'ye kadar geniş bir dalga boyu aralığında ve -40°C ila +80° arasında çalışma sıcaklığında düşük ekleme kaybı, düşük PDL, yüksek geri dönüş kaybı ve mükemmel tekdüzelik açısından yüksek performansa sahiptir. C.
PLC Optik Bölücüler, 1×4, 1×8, 1×16 ve 1×32 konfigürasyonlarının standart konfigürasyonlarının yanı sıra 2×8, 2×16, 2×32'lik özelleştirilmiş yapılara sahiptir.
Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
Maksimum Güç Taşıma(mW) | 500.0 |
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin.
A | B | D | F | F | |||||
Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
