| Menşe yeri: | Çin |
|---|---|
| Marka adı: | HELLOSIGNAL® OR OEM |
| Model numarası: | PLC Bölücü |
| Min sipariş miktarı: | 20 adet |
| Ambalaj bilgileri: | 10 Adet / Plastik Poşet |
| Teslim süresi: | Normalde mevduat aldıktan sonra 25 gün. |
| Ödeme koşulları: | T/T |
| Yetenek temini: | Limit yok |
| Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1m |
|---|---|---|---|
| Çalışma Sıcaklığı (℃): | -40 ～ 85 | Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST |
| Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
||

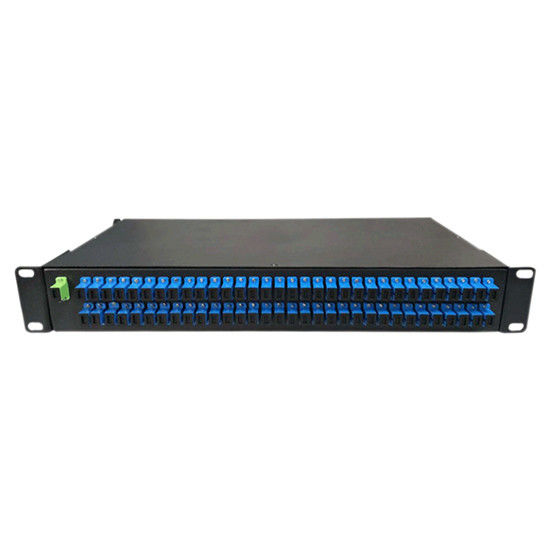

1*4/1*8/1*16/1*32 Single Mode/Multimode, SC LC FC ST/APC UPC konnektörleri ile FBT/PLC OPTİK BÖLÜCÜ
| PLC Bölücü Tipi | 1×64 PLC Bölücü | ||||||||
| Yapılandırma Türü | 1×64 | ||||||||
| Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
| Elyaf Uzunluğu | 1m | ||||||||
| Yönlülük (≥) dB | 55 | ||||||||
| Paket Stili | 19" Rack Montajlı ODF | ||||||||
| Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
| Elyaf Çapı | 0,9 mm, 2,0 mm, 3,0 mm | ||||||||
| Polarizasyona Bağlı Kayıp (≤) dB | 0.4 | ||||||||
| Dalga Boyu Bağımlı Kayıp (≤) dB | 0.8 | ||||||||
| Tipik Ekleme Kaybı (≤) dB | 19.7 | ||||||||
| Ekleme Kaybı (≤) dB | 21.2 | ||||||||
| Kayıp Tekdüzeliği (≤) dB | 2.5 | ||||||||
| Çalışma Sıcaklığı (℃) | -40 ～ 85 | ||||||||
| Depolama Sıcaklığı (℃) | -40 ～ 85 | ||||||||
| Sızdırmazlık Paket Ölçüsü (mm) | 485*75*195 | ||||||||
| Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
| Marka | HELLOSIGNAL® VEYA OEM | ||||||||
| Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
| Adedi | 20 adet | ||||||||
PLC Bölücü 1×64 Bloksuz mini Çelik boru tipi Fiber Optik PLC Bölücü, Tekli mod, 900μm SC/APC konektörleri.Düzlemsel ışık dalgası devresi (PLC) ayırıcı, silika optik dalga kılavuzu teknolojisi kullanılarak üretilmiş bir tür optik güç yönetim cihazıdır.Küçük boyut, yüksek güvenilirlik, geniş çalışma dalga boyu aralığı ve kanaldan kanala tekdüzelik özelliklerine sahiptir ve optik sinyal gücü ayırmayı gerçekleştirmek için PON ağlarında yaygın olarak kullanılır. Huiyuan, uyarlanmış tüm 1xN ve 2xN ayırıcı ürün serisini sağlar. uygulamalar.Tüm ürünler GR-1209-CORE ve GR-1221-CORE gereksinimlerini karşılar.
| Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
| Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
| 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
| Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
| Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
| Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
| 2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
| Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
| PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
| Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
| Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
| Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
| Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
| Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
| Maksimum Güç Taşıma(mW) | 500.0 | ||||||||
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin.
| A | B | D | F | F | |||||
| Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
| 0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
