Çalışma Dalga Boyu (nm): | 1260~1650nm | lif uzunluğu: | 1m |
---|---|---|---|
Çalışma Sıcaklığı (℃): | -40 ~ 85 | Bağlayıcı Tipi: | SC/APC,SC/UPC,LC FC ST |
Vurgulamak: | fiber optik ayırıcı,plc optik ayırıcı |
PLC Bölücü Tipi | 1×32 PLC Bölücü | ||||||||
Yapılandırma Türü | 1×32 | ||||||||
Çalışma Dalga Boyu (nm) | 1260~1650nm | ||||||||
Elyaf Uzunluğu | 1m | ||||||||
Yönlülük (≥) dB | 55 | ||||||||
Paket Stili | 19" Rack Montajlı ODF | ||||||||
Elyaf Tipi | Tekli mod G657A1 veya G652D | ||||||||
Elyaf Çapı | 0,9 mm, 2,0 mm, 3,0 mm | ||||||||
Polarizasyona Bağlı Kayıp (≤) dB | 0.3 | ||||||||
Dalga Boyu Bağımlı Kayıp (≤) dB | 0,5 | ||||||||
Tipik Ekleme Kaybı (≤) dB | 16.2 | ||||||||
Ekleme Kaybı (≤) dB | 17.1 | ||||||||
Kayıp Tekdüzeliği (≤) dB | 1.5 | ||||||||
Çalışma Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Depolama Sıcaklığı (℃) | -40 ~ 85 | ||||||||
Sızdırmazlık Paket Ölçüsü (mm) | 485*75*195 | ||||||||
Bağlayıcı Tipi | SC/APC,SC/UPC,LC FC ST | ||||||||
Marka | HELLOSIGNAL® VEYA OEM | ||||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||||
Adedi | 20 adet |

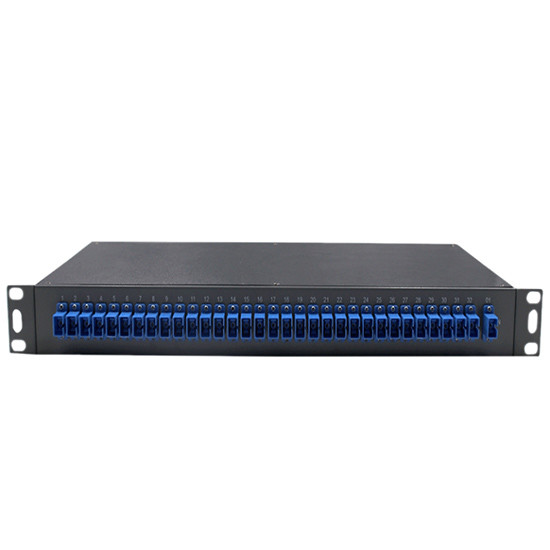

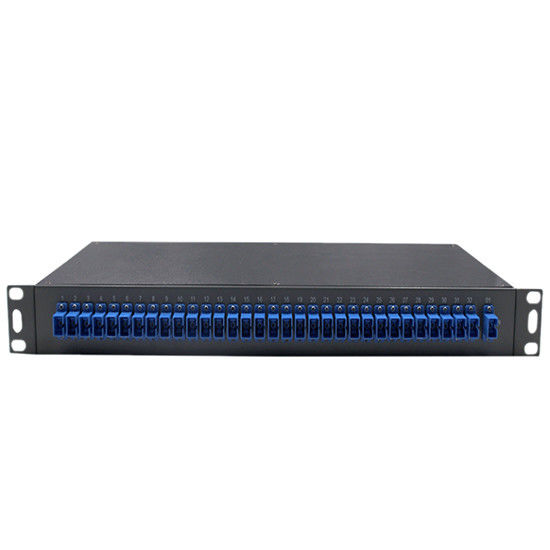

Optik Bölücü 1×32 Rafa Monte Edilen ODF Tipi Tek Modlu PLC SC Fiber Adaptörlü Fiber Optik Bölücü, 2 mm ve 3 mm'ye kadar sağlamlaştırılmış fiber kılıflı, konektörsüz, ABS kutusu adı verilen plastik bir modüldür.Müşteri ihtiyaçlarına göre özel tasarımlar da mevcuttur, SC/APC, FC, ST veya LC fiber optik adaptör portları ile de sahip olabilirsiniz.
Parametre | 1 x N PLC Bölücü;2 x N PLC Bölücü | ||||||||
Parametre | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Çalışma Dalgaboyu(mm) | 1260~1650 | ||||||||
Elyaf Tipi | G657A1 veya Özelleştirilmiş | ||||||||
Ekleme Kaybı (dB) (P/S Notu) |
1 x N | 3,8/4,0 | 7,2/7,4 | 10.3/10.7 | 13,5/13,7 | 16,5/16,9 | 20,5/21,0 | 23,8/24,2 | |
2 x N | 3,9/4,2 | 7,3/7,6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24,5/25,0 | ||
Kayıp Tekdüzeliği (dB) | < 0,4 | < 0,6 | < 0,8 | < 1.0 | < 1,5 | < 2.0 | < 2,5 | ||
PDL(dB) | < 0,2 | < 0,2 | < 0,2 | < 0,3 | < 0,3 | < 0,4 | < 0,4 | ||
Geri Dönüş Kaybı (dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Yönlülük ( dB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Dalga Boyu Bağımlı Kaybı (dB) | < 0,5 | < 0,5 | < 0,5 | < 0,5 | < 1.0 | < 1.0 | < 1.0 | ||
Elyaf Uzunluğu (m) | 1m veya Özelleştirilmiş | ||||||||
Sıcaklık Kararlılığı(- 20~+80°C) | < 0,5 | ||||||||
Çalışma Sıcaklığı (°C) | – 20~+80 | ||||||||
Saklama Sıcaklığı (°C) | – 40~+80 | ||||||||
Maksimum Güç Taşıma(mW) | 500.0 |
Uyarı:Yukarıdaki özellikler konektörsüz cihazlar içindir.Konektör başına ek 0,2 dB kayıp ekleyin.
A | B | D | F | F | |||||
Liman | paket | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Çıplak 2=Bloksuz 3=ABS Kutusu Modülü 4=Kutu Ekle 5=Palet Tipi 6=Raf Montajı Z=Özelleştirilmiş |
0=250um 1=900um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Özelleştirilmiş |
0=Yok 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş |
