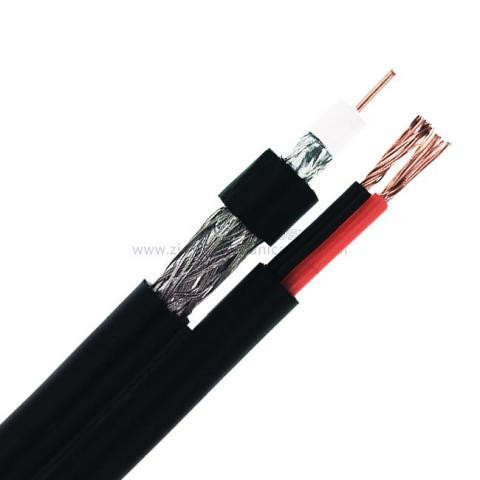

RG59CCS+2x0,75, Şekil 8
75 Ohm CCTV koaksiyel Kablo
NO.7102044
|
benzer tip: |
Koaksiyel kablo |
Güç Çekirdekleri |
|
İlet.Tipi
&Nom.DCR |
Dielektrik |
ekranlama&
%Kapsam |
Ceket |
Güç Kablosu Kond.Tipi |
Enerji kablosu
OD arasında
yalıtım |
Ceket |
isimkapasitans |
RG59K
+ 2C0.5
Şekil 8
NO.7102035 |
0,70 mm (SOL) M.Ö.
54 Ω/km |
Köpük
Şubat |
M.Ö
Örgü %47 |
6.00mm
PVC/PE/LSZH |
2 kere
(24*0.15mm
M.Ö ) |
1,9 mm
HDPE
(Kırmızı siyah) |
5.05mm
PVC/PE/
LSZH |
67±2 pF/m |
RG59 B/Ü
+2C0.50
Şekil 8
NO.7102036 |
0,58 mm (SOL) M.Ö.
54 Ω/km |
Sağlam
PE |
M.Ö
%95 örgü |
6.00mm
PVC/PE/LSZH |
2 kere
(16*0.2mm
M.Ö ) |
1,9 mm
HDPE
(Kırmızı siyah) |
5.05mm
PVC/PE/
LSZH |
67±2 pF/m |
RG59 B/Ü
+2C0,50 CCA
Şekil 8
NO.7102037 |
0,58 mm (SOL) M.Ö.
54 Ω/km |
Sağlam
PE |
CCA
%95 örgü |
6.00mm
PVC/PE/LSZH |
2 kere
(16*0.2mm
CCA) |
1,9 mm
HDPE
(Kırmızı siyah) |
5.05mm
PVC/PE/
LSZH |
67±2 pF/m |
RG59 Mikro
+2C0.75
Şekil 8
NO.7102040 |
7*0.18mm (SOL) M.Ö.
54 Ω/km |
Sağlam
PE |
CCA
%95 örgü |
4.05mm
PVC/PE/LSZH |
2 kere
(16*0.2mm
CCA) |
1,9 mm
HDPE
(Kırmızı siyah) |
5.05mm
PVC/PE/
LSZH |
52±3 pF/m |
RG59 B/Ü
+2C0,50 CCA
Şekil 8
NO.7102041 |
0,5 mm (SOL) M.Ö.
87,6 Ω/km |
Köpük
Şubat |
1.Al/PET-Folyo
2.CCA -Örgülü %50 |
5,6 mm
PVC/PE/LSZH |
2 kere
(16*0.2mm
CCA) |
2.0mm PVC
(Kırmızı siyah) |
5.05mm
PVC/PE/
LSZH |
69±2 pF/m |
İnşaat Parametreleri: |
İç İletken |
0,643 mm CCS |
Dielektrik |
3.71mm Köpüklü Polietilen |
Kalkan 1 |
AL Folyo |
Kalkan 2 |
0.12mmX32 AL tel |
Ceket |
6,0 mm PVC/PE/LSZH |
Güç Kablosu İletkeni |
2x(16*0.25mmCCA) |
Güç kablosu Yalıtım çapı |
2.0mmPVC (Kırmızı, Siyah) |
Ceket |
5,0 mm PVC/PE/LSZH |
Başvuru |
Daha Uzun CCTV Çalışma Sürelerinde Kullanım İçin |
Elektriksel özellikler: |
İç İletken Direnci |
20'de 252,83Ohm/KM℃ |
kapasitans |
62±2 pF/dk |
İç direnç |
75 ± 3 Ω |
Geri dönüş kaybı |
5 ve 1000MHz arasında: > 22dB |
yayılma hızı |
0,66 |
Kıvılcım Testi (VAC) |
3 |
|
Mekanik ve Çevresel Özellikler |
Kablo bükülme yarıçapı |
Kablo çapının 10 katı |
Çalışma Sıcaklığı Aralığı |
-20℃60'a℃ |
Kablo boyutları |
6.0×5.05mm |
|
Enine kesit |
|
Zayıflama (20 ℃): |
Frekans (MHZ) |
Maksimum Zayıflama(dB/100ft) |
Maksimum Zayıflama (dB/100m) |
5 |
0,66 |
2.16 |
50 |
2.07 |
6.78 |
100 |
2.92 |
9.58 |
300 |
5.06 |
16.58 |
450 |
6.19 |
20.31 |
865 |
8.58 |
28.15 |
1000 |
9.23 |
30.26 |
1750 |
12.20 |
40.03 |
2150 |
13.53 |
44.37 |
2500 |
14.59 |
47.84 |
3000 |
15.98 |
52.41 |
|
Sipariş Bilgileri: |
İşaretleme |
HELLOSIGNAL RG59CCS+2x0.75, Şekil 8
CCTV KOAKSİYEL KABLO 7102044 ×××M/FT |
paket |
İstenilen Boy Makara,Çekme Kutusu,Plastik Makara,ahşap Makara,Palet… |
Teslimat süresi |
Depozitoyu aldıktan sonra normalde 25 gün. |
Marka |
HELLOSIGNAL®OR OEM |
