Kondüktör: | 20 AWG M.Ö. | yalıtım: | köpüklü PE |
---|---|---|---|
KALKAN: | Çıplak Bakır örgü tel %95 kapsama alanı | Ceket: | PVC CM |
Renk: | Siyah beyaz | paket: | 305M, 1000FT, Ahşap Makara, Karton |

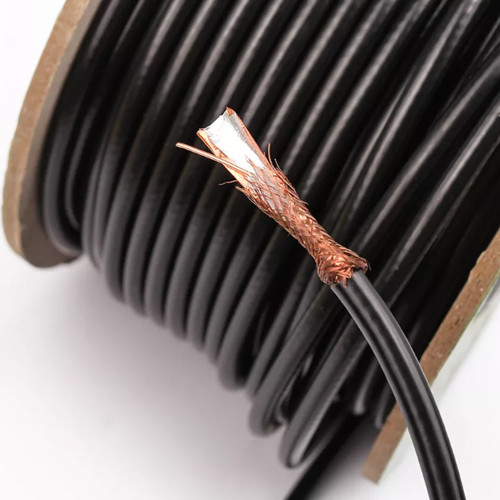

RG59 BC %95 CCA PVC CM 75 Ohm CCTV koaksiyel Kablo NO.7100164 |
|||||||
benzer tip: | |||||||
Katalog Numara. |
İlet.Tipi &Nom.DCR |
ekranlama | ekranlama& %Kapsam |
Ceket Tipi | isimkapasitans | Nom.Imp.Ω | |
RG59 M.Ö. %95 M.Ö. PVC CM NO.7100161 |
20AWG(SOL)MÖ 33,4Ω/km |
köpüklü PE |
BC-Örgülü %95 | PVC CM | 52±3pF/dk | 75±3Ω | |
RG59 M.Ö. %95 M.Ö. PVC CMR NO.7100162 |
20AWG(SOL)MÖ 33,4Ω/km |
köpüklü PE |
BC-Örgülü %95 | PVC CMR | 52±3pF/dk | 75±3Ω | |
RG59 M.Ö. %95 M.Ö. PVC CMP NO.7100163 |
20AWG(SOL)MÖ 33,4Ω/km |
köpüklü PE |
BC-Örgülü %95 | PVC CMP | 52±3pF/dk | 75±3Ω | |
RG59 M.Ö. %95 CCA PVC CM NO.7100164 |
20AWG(SOL)MÖ 33,4Ω/km |
köpüklü PE |
CCA-Örgülü %95 | PVC CM | 52±3pF/dk | 75±3Ω | |
RG59 M.Ö. %95 CCA PVC CMR NO.7100165 |
20AWG(SOL)MÖ 33,4Ω/km |
köpüklü PE |
CCA-Örgülü %95 | PVC CMR | 52±3pF/dk | 75±3Ω | |
İnşaat Parametreleri: | |||||||
İç İletken | 0,032"/0,81 mm/20 AWG BC | ||||||
Dielektrik | 0,144"/3,66 mm Köpüklü PE | ||||||
Kalkan | 0,12 mm CCA örgü tel %95 kapsama alanı | ||||||
Ceket | 0,238"±0,006"/6,05±0,15 mm PVC CM | ||||||
Kılıf Kalınlığı | 0,032"/0,81 mm | ||||||
Başvuru | Daha Uzun CCTV Çalışma Sürelerinde Kullanım İçin | ||||||
Elektriksel özellikler: | |||||||
İç İletken Direnci | Maks.20 yaşında℃< 21,2 Ω/km (6,96 Ω/kft) olmalıdır | ||||||
kapasitans | 52 ±3 pF/m 15,8 ±1 pF/ft | ||||||
İç direnç | 75 ± 3 Ω | ||||||
Geri dönüş kaybı | 5 ve 1000MHz arasında: > 22dB | ||||||
yayılma hızı | 0,85 | ||||||
Kıvılcım Testi (VAC) | 4 | ||||||
Mekanik ve Çevresel Özellikler | |||||||
Kablo bükülme yarıçapı | Kablo çapının 10 katı | ||||||
Çalışma Sıcaklığı Aralığı | -20℃60'a℃ | ||||||
Kablo boyutları | 0,238"±0,006"/6,05±0,15 mm PVC CM | ||||||
Enine kesit | |||||||
Zayıflama (20 ℃): | |||||||
Frekans (MHZ) | Maksimum Zayıflama(dB/100ft) | Maksimum Zayıflama (dB/100m) | |||||
5 | 0,86 | 2.82 | |||||
55 | 2.05 | 6.73 | |||||
83 | 2.45 | 8.04 | |||||
187 | 3.60 | 11.81 | |||||
211 | 3.80 | 12.47 | |||||
250 | 4.10 | 13.45 | |||||
300 | 4.45 | 14.60 | |||||
350 | 4.80 | 15.75 | |||||
400 | 5.10 | 16.73 | |||||
450 | 5.40 | 17.72 | |||||
500 | 5.70 | 18.70 | |||||
550 | 5.95 | 19.52 | |||||
600 | 6.20 | 20.34 | |||||
750 | 6.97 | 22.87 | |||||
865 | 7.52 | 24.67 | |||||
1000 | 8.12 | 26.64 | |||||
Sipariş Bilgileri: | |||||||
İşaretleme | HELLOSIGNAL RG59 BC %95 CCA PVC CM CCTV KOAKSİYEL KABLO 7100164 ×××M/FT |
||||||
paket | İstenilen Boy Makara,Çekme Kutusu,Plastik Makara,ahşap Makara,Palet… | ||||||
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | ||||||
Marka | HELLOSIGNAL®OR OEM | ||||||
