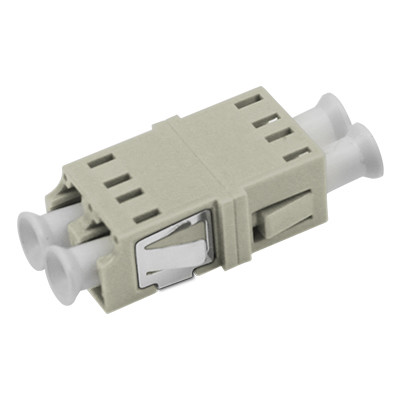

LC MM DX Asimetrik Kaynak Adaptörü Flanşsız
Bu fiber optik adaptör, flanşsız asimetrik DX konfigürasyonunda LC çok modlu konektörler arasında hassas bağlantı sağlar. Minimum kayıpla optimum ışık iletimi için tasarlanmıştır.
Ürün Tanımlaması
| Zion Kodu |
Zion Açıklaması |
| 7235017 |
LC MM DX Asimetrik Kaynak Adaptörü Flanşsız |
Uygulamalar
Fiber optik adaptörler, ışık iletimini en üst düzeye çıkarırken sinyal kaybını en aza indirmek için iki konektörü hassas bir şekilde birbirine bağlar. Bu bileşenler düşük ekleme kaybı, mükemmel değiştirilebilirlik ve güvenilir tekrarlanabilirlik özelliklerine sahiptir. Her adaptör, sevkiyat öncesinde fonksiyonel testlerden geçirilir.
Ürün Açıklaması
Fiber optik adaptörler, iletim hatlarında aynı veya farklı fiber optik konektörler arasında bağlantı sağlayarak, minimum sinyal bozulmasıyla kesintisiz optik yollar sağlar. Fiber uç yüzeylerini hassas bir şekilde hizalayarak, ışık enerjisinin iletimden alıcı fiberlere aktarımını en üst düzeye çıkarırken sistem etkisini en aza indirirler. Bu pasif optik bileşenler, telekomünikasyon ağlarına, kablolu televizyon sistemlerine, kullanıcı döngü ağlarına ve yerel alan ağlarına hizmet eder.
Hangzhou Zion Communication adaptörleri, yüksek alev geciktiricilik, düşük ekleme kaybı, olağanüstü dayanıklılık ve geniş çalışma sıcaklığı aralığı sunarak, güvenilir fiber optik bağlantı için en uygun seçimdir.
Fiber optik kuplörler olarak da bilinen bu kompakt cihazlar, fiber optik kabloları ve konektörleri optik hatlar arasında sonlandırır veya birbirine bağlar.
Teknik Özellikler
| Parametre |
FC, SC, LC, ST, MU, MTRJ, ST-SC, FC-SC, ST-FC |
| SM (OS2) |
MM (OM1,2,3,4) |
| Çalışma Dalga Boyu (nm) |
1310-1550 | 850-1300 |
| Ekleme Kaybı (dB) |
≤ 0.2 |
| Geri Dönüş Kaybı (dB) |
PC ≥45 | UPC ≥50 | APC ≥60 | PC ≥30 |
| Tekrarlanabilirlik (dB) |
≤ 0.2 |
| Değişken Kayıp (dB) |
≤ 0.2 |
| Dayanıklılık |
500 enterpolasyon zamanının değişimi 0.20dB'den azdır |
| Kanal Sayısı |
Tek çekirdekli, Çift çekirdekli, 4 çekirdekli |
| Çerçeve Malzemesi |
Metal veya Plastik |
| Kovan Malzemesi |
Seramik veya Metal |
| Çalışma Sıcaklığı (°C) |
-40 ~ +85 |
| Saklama Sıcaklığı (°C) |
-40 ~ +85 |
İlgili LC-LC Fiber Optik Adaptörler
| Zion Kodu |
Zion Açıklaması |
| 7235001 | LC SX Plastik Fiber Optik Adaptör/Kuplör Flanşlı |
| 7235002 | LC Dx Kaynak Simetri Plastik Fiber Optik Adaptör/Kuplör Flanşlı |
| 7235003 | LC QUAD Tek Parça Plastik Fiber Optik Adaptör/Kuplör Flanşlı |
| 7235004 | SC Plastik Fiber Optik Adaptör/Kuplör Bacaklı |
| 7235005 | SC Kapak Lazerden Kaçınma Plastik Fiber Optik Adaptör/Kuplör Flanşsız |
| 7235006 | SC SX Metal Lazerden Kaçınma Fiber Optik Adaptör/Kuplör Flanşlı |
| 7235007 | SC DX Metal Fiber Optik Adaptör/Kuplör Flanşlı |
| 7235008 | SC-FC SX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235009 | SC-FC DX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235010 | FC-ST SX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235011 | FC-ST DX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235012 | SC-LC SX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235013 | SC-LC DX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235014 | SC-ST SX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235015 | SC-ST DX Hibrit Fiber Optik Adaptör/Kuplör |
| 7235016 | FC SX Büyük D-Tipi Fiber Optik Adaptör/Kuplör |
| 7235017 | FC SX Dikdörtgen Flanşlı Fiber Optik Adaptör/Kuplör |
| 7235018 | FC Dikdörtgen Flanşlı Fiber Optik Adaptör/Kuplör |
Konektör Tipleri
LC Konektörü: SFP modüllerini bağlamak için LC optik fiber arayüzlerinde kullanılır. Genellikle yönlendiricilerde kullanılan, kullanımı kolay modüler jak (RJ) mandal mekanizmasına sahiptir.
SC Konektörü: SC fiber optik arayüzlerinde kullanılır. RJ-45 arayüzüne benzer, ancak ince bakır pimler yerine bakır sütun temas noktalarıyla daha düzdür.
FC Konektörü: FC optik fiber arayüzlerinde kullanılır. Genellikle ODF dağıtım çerçevelerinde kullanılan, turnbuckle bağlantılı metal kovan dış takviyesine sahiptir.
ST Konektörü: ST optik fiber arayüzlerinde kullanılır. Genellikle 10Base-F bağlantıları için fiber dağıtım çerçevelerinde kullanılan, turnbuckle bağlantılı yuvarlak bir kabuğa sahiptir.
OEM/ODM Hizmetleri Mevcuttur
ZION Communication, profesyonel Ar-Ge ekibimiz tarafından desteklenen kapsamlı OEM/ODM hizmetleri sunmaktadır. Özelleştirme seçenekleri şunları içerir:
- Özelleştirilmiş Logo
- Etiket/PE torba/Karton tasarımı
