150/150 CY 600V Güç Kontrol Kablosu Çok İletken Örgülü Çıplak Bakır
HELLOSIGNAL 150/150 CY, endüstriyel uygulamalar için tasarlanmış, uluslararası onaylı 600V çok iletkenli güç ve kontrol kablosudur.
Güç ve Kontrol Kablosu Kataloğunu Görüntüleyin
Ürün Uygulamaları
HELLOSIGNAL® 150, UL ve CSA AWM onaylarına ve soğutucu/kimyasal direncine sahip, uluslararası onaylı, 600V çok iletkenli bir kablodur. 150 CY korumalı versiyonda bir iç PVC kaplama ve kalaylı bakır örgülü koruma bulunur.
Önerilen Uygulamalar
Endüstriyel makinelerde kontrol ve güç; yiyecek ve içecek işleme; farmasötik ekipman; Avrupa'ya ihracat için makineler
Kablo Yapımı

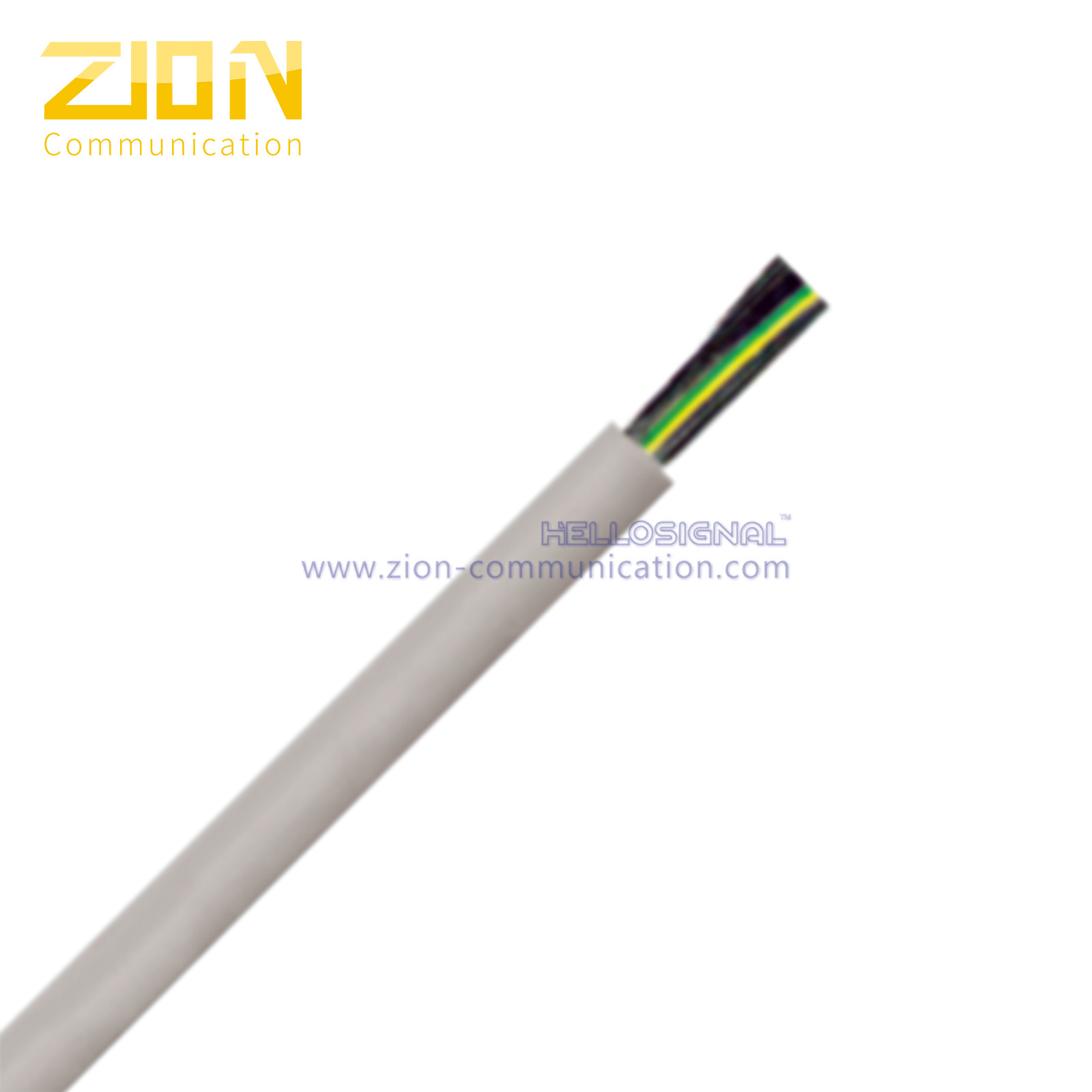

Korumasız Yapı
- İletkenler: İnce telli çıplak bakır
- Yalıtım: PVC
- Ceket: Özel olarak formüle edilmiş PVC; gri

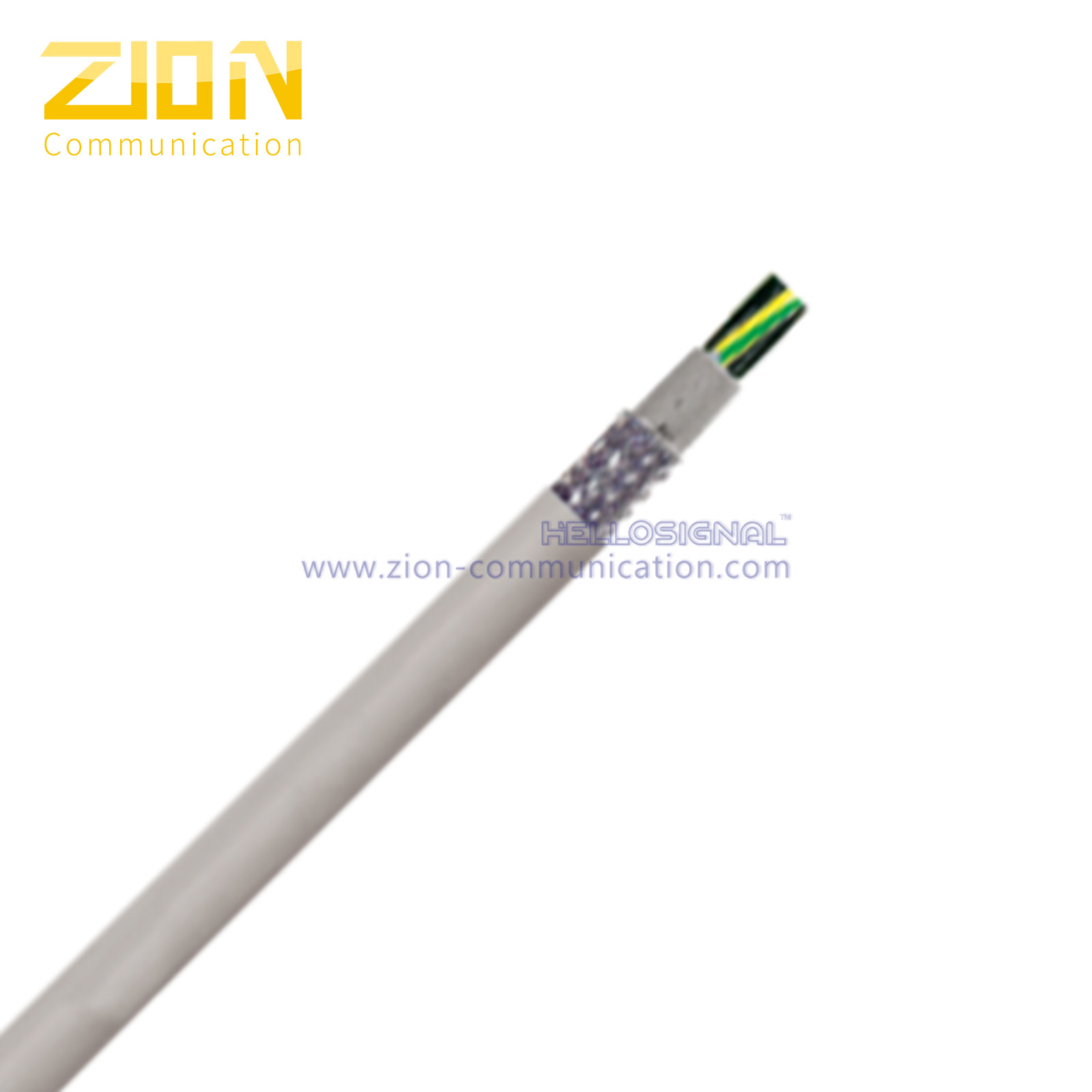

Korumalı Yapı (150 CY)
- İletkenler: İnce telli çıplak bakır
- Yalıtım: PVC
- Koruma: PVC iç kılıf; kalaylı bakır örgü (%85 kapsama)
- Ceket: Özel olarak formüle edilmiş PVC; gri
Uygulama Avantajları
- Endüstriyel sınıf PVC kılıf (Yağ Res I ve II)
- Uluslararası onaylar: UL, CSA
- Kolay kurulum için çok esnek basınçlı ekstrüzyonlu ceket
- Kolay tanımlama ve kablolama için numara kodlu iletkenler
Teknik Özellikler
Bükülme Yarıçapı
Kurulum: 4 x kablo çapı
Korumalı: 6 x kablo çapı
Sıcaklık Aralığı
Sabit kullanım: UL/CSA: -40°C ila +90°C | -40°C ila +70°C
Esnek kullanım: UL/CSA: -5°C ila +90°C | -5°C ila +70°C
Elektriksel Özellikler
Nominal Gerilim: UL/CSA: 600V | 300/500V
Test Gerilimi: 3000V
İletken Büküm: Sınıf 5 ince tel
Renk Kodu: Beyaz rakamlı siyah artı yeşil/sarı zemin
Onaylar ve Sertifikalar
UL: AWM 2587 ve 21098 (Yağ)
Nitelikler: UL Yağ Res I/II, NFPA 79
Kanada: CSA AWM I/II A/B FT1
Ek: HAR H05VVC4V5-K (korumalı), CE ve RoHS
150 Ürün Özellikleri
20 AWG (0,50 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141200 | 3 | 0,244 | 10 | 42 |
| 7141201 | 4 | 0,268 | 13 | 46 |
| 7141202 | 5 | 0,291 | 17 | 59 |
| 7141203 | 7 | 0,354 | 23 | 80 |
| 7141204 | 12 | 0,437 | 39 | 133 |
| 7141205 | 18 | 0,559 | 58 | 220 |
| 7141206 | 25 | 0,630 | 81 | 256 |
19 AWG (0,75 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141210 | 3 | 0,264 | 15 | 51 |
| 7141211 | 4 | 0,283 | 20 | 56 |
| 7141212 | 5 | 0,319 | 25 | 76 |
| 7141213 | 7 | 0,390 | 34 | 97 |
| 7141214 | 12 | 0,472 | 58 | 165 |
| 7141215 | 18 | 0,567 | 87 | |
| 7141216 | 25 | 0,673 | 121 | 313 |
18 AWG (1,00 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141220 | 3 | 0,276 | 20 | 53 |
| 7141221 | 4 | 0,307 | 26 | 67 |
| 7141222 | 5 | 0,339 | 33 | 89 |
| 7141223 | 7 | 0,409 | 46 | 114 |
| 7141224 | 12 | 0,504 | 78 | 192 |
| 7141225 | 18 | 0,594 | 117 | 272 |
| 7141226 | 25 | 0,709 | 162 | 383 |
16 AWG (1,50 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141230 | 3 | 0,319 | 29 | 74 |
| 7141231 | 4 | 0,350 | 39 | 97 |
| 7141232 | 5 | 0,394 | 49 | 113 |
| 7141233 | 7 | 0,484 | 68 | 151 |
| 7141234 | 12 | 0,594 | 117 | 243 |
| 7141235 | 18 | 0,701 | 175 | 348 |
| 7141236 | 25 | 0,846 | 242 | 491 |
14 AWG (2,50 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141240 | 3 | 0,390 | 49 | 114 |
| 7141241 | 4 | 0,421 | 65 | 141 |
| 7141242 | 5 | 0,476 | 81 | 173 |
| 7141243 | 7 | 0,571 | 113 | 229 |
| 7141244 | 12 | 0,697 | 194 | 390 |
| 7141245 | 18 | 0,843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY Korumalı Ürün Özellikleri
18 AWG (1,00 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141250 | 3 | 0,374 | 52 | 97 |
| 7141251 | 4 | 0,398 | 54 | 121 |
| 7141252 | 5 | 0,437 | 64 | 136 |
| 7141253 | 7 | 0,516 | 80 | 183 |
16 AWG (1,50 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141255 | 3 | 0,413 | 57 | 107 |
| 7141256 | 4 | 0,445 | 64 | 142 |
| 7141257 | 5 | 0,496 | 82 | 162 |
| 7141258 | 7 | 0,587 | 97 | 205 |
14 AWG (2,50 mm²)
| Ürün No. | İletkenler | Nominal Dış (inç) | Bakır Ağırlığı (lbs/mft) | Yaklaşık. Ağırlık (lbs/mft) |
|---|
| 7141260 | 3 | 0,465 | 81 | 164 |
| 7141261 | 4 | 0,516 | 115 | 198 |
| 7141262 | 5 | 0,575 | 138 | 245 |
| 7141263 | 7 | 0,681 | 162 | 322 |
Sipariş Bilgileri
İşaretleme: HELLOSİNYAL 150/150 CY XXXFT/M
Paket: 100M/Makara, 300M/Ahşap Makara
Teslim süresi: Normalde depozitoyu aldıktan sonra 25 gün
Marka: HELLOSIGNAL® VEYA OEM
