| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Zion communication OR OEM |
| Sertifika: | CE, RoHS, VDE, UL |
| Model numarası: | Ağ Kablosu FTP CAT5E + Güç |
| Min sipariş miktarı: | 10 KM |
| Ambalaj bilgileri: | 305M, 1000FT, Ahşap Makara, Karton |
| Teslim süresi: | 25 iş günü |
| Ödeme koşulları: | T / T, L / C |
| Yetenek temini: | 1000 KM / Ay |
| Kondüktör: | 24 AWG Örgülü Çıplak Bakır | yalıtım: | HDPE |
|---|---|---|---|
| Drenaj teli: | 0.40 ± 0.005mm TC | Kalkan: | Al / Pet Folyo, Folyo dışa dönük + Kalaylı Bakır Örgü |
| Ceket 1: | PVC CM | ||
| Vurgulamak: | cat5e ağ kablosu,açık kamera kablosu |
||
 |
||||||||

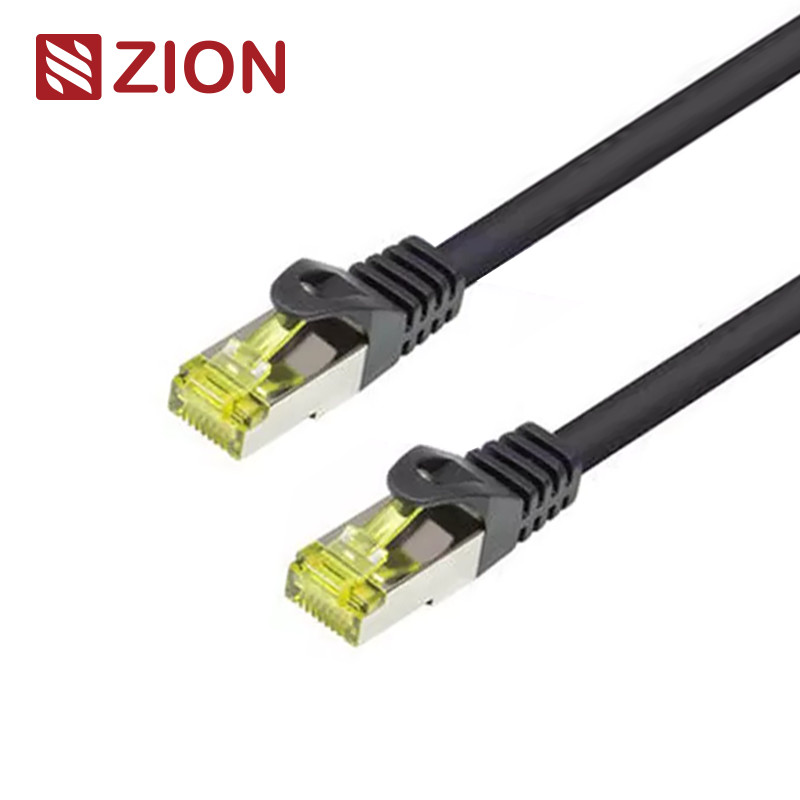

| SF / UTP CAT 5E Bükülmüş 4 Çift Yama Kablosu | ||||||||
| YAMA KABLOSU | ||||||||
| NO. HAYIR. 7112523 7112523 | ||||||||
| İnşaat | ||||||||
| Kondüktör: | 24 AWG Örgülü Çıplak Bakır | |||||||
| Çiftler: | 4 çift | |||||||
| İzolasyon: | HDPE | |||||||
| İzolasyon Renkleri: | Mavi-Beyaz / Mavi, Turuncu-Beyaz / Turuncu | |||||||
| Yeşil-Beyaz / Yeşil, Kahverengi-Beyaz / Kahverengi | ||||||||
| Rip Kablosu: | Pamuk | |||||||
| Drenaj Teli | 0.40 ± 0.005mm TC | |||||||
| Genel Kalkan | Al / Pet Folyo, Folyo dışa dönük + Kalaylı Bakır Örgü | |||||||
| Dış Ceket: | 6.5 ± 0.2 mm PVC CM | |||||||
| elektriksel özellikler | ||||||||
| İç direnç | 1 - 100MHz 100 ± 15 Ohm | |||||||
| Yalıtım direnci | >5000MΩ * KM | |||||||
| Dielektrik gücü | DC 2500V 2S | |||||||
| Maks. İletken DC Direnç 20℃ |
9,5 Ohm / 100 m | |||||||
| Res. Res. unbalance (%) dengesizlik (%) | Max. Maks. 2.5 2.5 | |||||||
| Zemine Eşle Kapasitans Dengesizliği |
330 pF / 100 metre | |||||||
| Aktarım Empedansı | Maks. 10 mOhms / m @ 100Mhz | |||||||
| Enine kesit | ||||||||
|
|
||||||||
| Uygulama | ||||||||
| • ANSI / TIA-568B'yi karşılaması veya aşması garanti edilen elektrik performansı Kategori 5e ve ISO / EIC spesifikasyonları. |
||||||||
| • Bağımsız olarak test edilmiş ve doğrulanmış intertek (ETL). | ||||||||
| • Üçüncü taraf Kategori 5e kanal uyumluluğuna göre test edilmiştir. | ||||||||
| • Veri merkezi mimari gereksinimleri için idealdir. | ||||||||
| • Maksimum esneklik için bükülü kablo. | ||||||||
| • Farklı fiş kalıbı ile temin edilebilir. | ||||||||
| • Farklı renkte kablolar mevcuttur. | ||||||||
| • Farklı uzunluklarda mevcuttur. | ||||||||
| Performans Özellikleri | ||||||||
| Sıklık | RL (Min.) | Ekleme Kaybı (Maks.) | Yayılma Gecikmesi (Maks.) | Gecikme Eğriliği (Maks.) | İLERİ (Min.) | PSNEXT (Min.) | ELNEXT (Min.) | PSELNEXT (Min.) |
| MHz | dB | dB / 100m | ns / 100m | ns / 100m | dB | dB | dB / 100m | dB / 100m |
| 1 | 17.0 | 3.0 | 555,0 | 50.0 | 60.0 | 57.0 | 57.4 | 54.4 |
| 4 | 17.0 | 4.5 | 555,0 | 50.0 | 53.5 | 50.5 | 45,4 | 42.4 |
| 8 | 17.0 | 6.3 | 555,0 | 50.0 | 48,6 | 45.6 | 39.3 | 36.3 |
| 10 | 17.0 | 7.1 | 555,0 | 50.0 | 47,0 | 44.0 | 37,4 | 34,4 |
| 16 | 17.0 | 9.1 | 555,0 | 50.0 | 43.6 | 40.6 | 33.3 | 30,3 |
| 20 | 17.0 | 10.2 | 555,0 | 50.0 | 42,0 | 39.0 | 31,4 | 28.4 |
| 25 | 16.0 | 11.4 | 555,0 | 50.0 | 40,3 | 37.3 | 29.4 | 26.4 |
| 31,25 | 15.1 | 12.9 | 555,0 | 50.0 | 38.7 | 35,7 | 27.5 | 24.5 |
| 62.5 | 12.1 | 18.6 | 555,0 | 50.0 | 33.6 | 30.6 | 21.2 | 18.5 |
| 100 | 10.0 | 24.0 | 555,0 | 50.0 | 30.1 | 27.1 | 17.4 | 14.4 |
| Not: Yukarıdaki iletim performansı 100M, 20 ± 2 tor℃ test edilen koşullar altında. | ||||||||
| Sipariş Bilgileri | ||||||||
| İşaretleme | HELLOSIGNAL NO. 11112523 SF / UTP CAT 5E 4PR 24AWG PVC CM Yama Kablosu XXX (veya müşterinin isteğine göre) |
|||||||
| İç Ambalaj | 305m / Makara, 305m / Makara (veya müşterinin isteğine göre) | |||||||
| Dış Paketi | Renk Kutusu, palet (veya müşterinin isteğine göre) | |||||||
| Teslimat süresi | Normalde 25 gün sonra depozito aldı. | |||||||
| Marka | HELLOSIGNAL® VEYA OEM | |||||||
