| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Zion communication OR OEM |
| Sertifika: | CE, ROHS, VDE, UL |
| Model numarası: | Mikro hava üflemeli fiber ünitesi |
| Min sipariş miktarı: | 10 KM |
| Ambalaj bilgileri: | 1000M veya 2000M / Ahşap Tambur |
| Teslim süresi: | Normalde 25 iş günü |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 1000KM / Ay |
| Optik fiber: | ITU-T G.652、G.657 IEC 60793-2-50 | Optik Kablo: | IEC 60794-1-2, IEC 60794-5 |
|---|---|---|---|
| paket: | 1000M veya 2000M / Ahşap Tambur | Sertifika: | CE, ROHS, VDE, UL |
| Vurgulamak: | Mikro Hava Üflemeli Fiber Ünitesi,IEC 60794-1-2 Hava Üflemeli Fiber Optik Kablo,ITU-T G.652 Hava Üflemeli Fiber Optik Kablo |
||
Mikro Hava Üflemeli Fiber Ünitesi (MABFU) Hava Üflemeli Fiber Optik Kablo
| Mikro hava üflemeli fiber ünitesi (MABFU) | |||||||||||
| Tanıtım: | |||||||||||
| MABFU, hava üflemeli fiber kablonun önemli bir parçasıdır ve iç mekan optik fiber kablolarının en popüler ürünüdür. Küresel pazarda jenerik kablolama için, özellikle Avrupa, Japonya, Güney Kore vb. MABFU, küçük çaplı, hafif, yüksek esnekliğe ve uygun sertliğe sahip bir üründür ve içine üflenebilir. 5.0/3.5mm mikro kanal.Lifler, mükemmel boyutsal ve termal koruma sağlayan yumuşak bir akrilat reçinesi ile kaplanmıştır. lifleri tamponlamak için stabilite, ayrıca reçine, liflerin birleştirilmesinde kolayca sıyrılabilir.Dış kılıf bir Düşük sürtünmeli termoplastik. Kılıfın yüzeyi, geleneksel fiber optik kablonun yüzeyine kıyasla özel oluklar ile tasarlanmıştır. sadece yüksek düzeyde mekanik koruma sağlamakla kalmaz, aynı zamanda mükemmel üfleme performansı da sağlar. |
|||||||||||
| Özellikler ve faydalar: | |||||||||||
| ● 2,4,6,8 ve 12 fiber seçeneği. ● Kararlı yapı, iyi mekanik ve sıcaklık performansı. ● Üfleme mesafesini ilerletmek için özel oluklar ile tasarlanmıştır. ● Hafif ve uygun sertlik, kurulumu tekrarlayın. ● Jel içermeyen, kolay soyma ve kullanım için tasarlanmıştır. ● Geleneksel ürünlere kıyasla daha iyi maliyet avantajı. ● Eksiksiz aksesuarlar, daha az insan gücü, daha düşük kurulum süresi. |
|||||||||||
| Standartlar: | |||||||||||
| Bu spesifikasyonda aksi belirtilmedikçe, tüm gereksinimler esas olarak aşağıdakilere uygun olacaktır: aşağıdaki standart özelliklerle. |
|||||||||||
| Optik fiber: | ITU-T G.652,G.657 IEC 60793-2-50 | ||||||||||
| Optik Kablo: | IEC 60794-1-2,IEC 60794-5 | ||||||||||

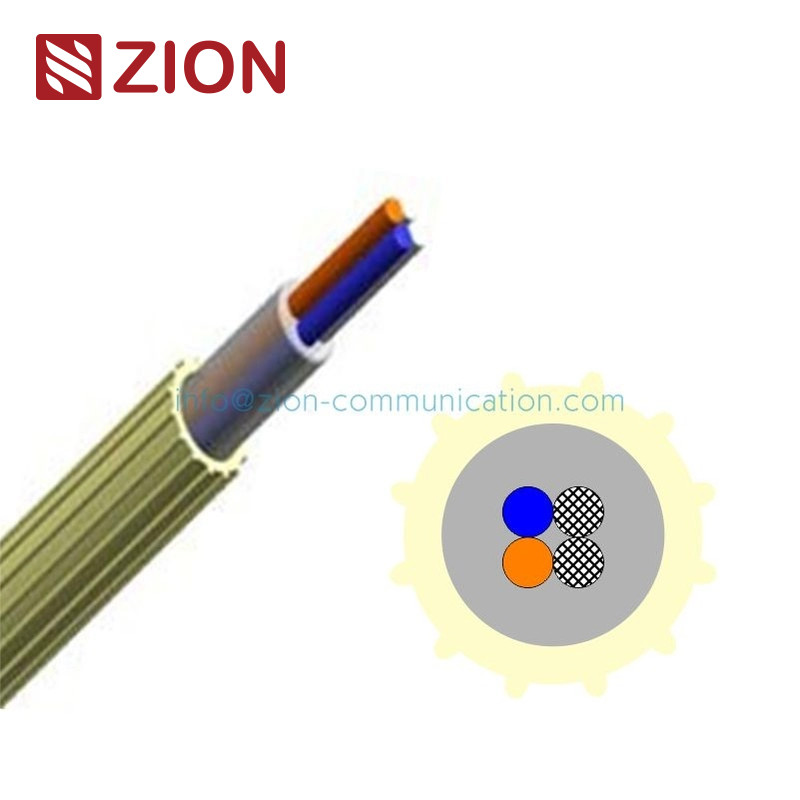

| Enine kesit: | |||||||||||
|
1,Optik Fiber 2,Reçine 3,+2"Dolu" Elyaf 4, Düşük Sürtünmeli Kılıf 5, Oluk |
|||||||||||
| Temel Performans | |||||||||||
| Elyaf Sayısı | 2 lif | 4 Lif | 6 Lif | 8 lif | 12 Lif | ||||||
| Dış Çap (mm) | 1.20±0.05 | 1.20±0.05 | 1,40±0,05 | 1.50±0.05 | 1,65±0,05 | ||||||
| Ağırlık (g/m) | 1.0 | 1.0 | 1.3 | 1.8 | 2.2 | ||||||
| Min Büküm yarıçapı (mm) | 50 | 50 | 60 | 80 | 80 | ||||||
| Hava sıcaklığı | Depolama:-30℃ ～ +70℃ Çalışma:-30℃ ～ +70℃ Kurulum:-5℃ ～ +50℃ | ||||||||||
| Kablo hizmet ömrü | 25 yıl | ||||||||||
| Not: 2 elyaf biriminin yapısının 2 dolgulu elyaftan oluşması tavsiye edilir, çünkü 2 elyaf biriminin olduğu kanıtlanmıştır. 2 dolgulu elyaf, üfleme performansında ve elyaf sıyırma kabiliyetinde sıfır veya bir dolgulu elyaftan daha iyidir |
|||||||||||
| test parametresi | |||||||||||
| Fiber Birim Zayıflaması | |||||||||||
| Elyaf Türü | SM G.652D,G.657.A1 | ||||||||||
| zayıflama | 0,40dB/km maksimum @1310nm | ||||||||||
| 0,30dB/km maksimum @1550nm | |||||||||||
| Üfleme Testi | |||||||||||
| Elyaf Sayısı | 2 lif | 4 Lif | 6 Lif | 8 lif | 12 Lif | ||||||
| Test ekipmanı | PLUMETTAZ:UM25, ERICSSON:F, CATWAY:FBT-1.1 | ||||||||||
| Standart kanal | 5.0/3.5 mm | ||||||||||
| Baskı yapmak | 7bar / 10bar | ||||||||||
| Tipik üfleme mesafesi | 500m/1000m | 500m/1000m | 500m/1000m | 500m/1000m | 500m/800m | ||||||
| Tipik üfleme süresi | 10dk/18dk | 10dk/18dk | 12dk/18dk | 13dk/18dk | 15dk/18dk | ||||||
| mekanik performans | |||||||||||
| Ölçek | Standart | parametreler | Test sonuçları | ||||||||
| Tansiyon | EN 18700 A1/501 IEC 60794-1-2-E1 |
Yük 1×W | Ek zayıflama ≤0.05dB testten sonra |
||||||||
| Bükmek | IEC 60794-1-2--E11A | Çap 40mm × 3 dönüş 20℃'de 5 döngü |
Testten sonra ek zayıflama ≤0.05dB | ||||||||
| Ezmek | IEC 60794-1-2-E3 | 100 N, 60'lar | Testten sonra ek zayıflama ≤0.05dB | ||||||||
| Tüm optik testler 1550 nm'de devam etti | |||||||||||
| Çevre Performansı | |||||||||||
| Ölçek | Standart | parametreler | Test sonuçları | ||||||||
| Sıcaklık Döngüsü | IEC 60794-1-2-F1 | -30℃, +70℃, (2 döngü) |
Test sırasında mutlak zayıflama ≤0.5dB/km Test sırasında ve sonrasında ek zayıflama ≤0.1dB/km |
||||||||
| Suda Bekletme | IEC 60794-5 | 1000 saat suda, 18℃～22℃ |
(Sıcaklık döngüsünden sonra test edin) ≤0.07dB/km Başlangıç değerine kıyasla değişiklik |
||||||||
| Nemli Isı Döngüsü | IEC 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃,-10℃, 25℃ |
Test sırasında mutlak zayıflama ≤0.5dB/km Test sırasında ve sonrasında ek zayıflama ≤0.1dB/km |
||||||||
| Tüm optik testler 1550 nm'de devam etti | |||||||||||
| Elyaf Renk Kodu | |||||||||||
| Numara. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Renk | Mavi | Portakal | Yeşil | kahverengi | Gri | Beyaz | |||||
| Numara. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Renk | kırmızı | Siyah | Sarı | Menekşe | Pembe | su | |||||
| Kılıf Rengi | |||||||||||
| ● Sarı | |||||||||||
| Teslimat Süresi | |||||||||||
| Standart teslimat uzunlukları -0.5～+%1 toleransla 1000m, 2000m, 3000m, 4000m, 6000m'dir. Daha fazla seçenek için lütfen müşteri hizmetleri ile iletişime geçin. |
|||||||||||
| Ambalajlama | |||||||||||
| Tavada serbest sarma. | |||||||||||
| Elyaf Sayısı | Uzunluk (m) |
Tava boyutu Φ×H (mm) |
Ağırlık (Brüt) (kilogram) |
|
|||||||
| 2～4 Lif | 2000 m | φ510 × 200 | 8.0 | ||||||||
| 4000 m | φ510 × 200 | 10.0 | |||||||||
| 6000 m | φ510 × 300 | 13.0 | |||||||||
| 6 Lif | 2000 m | φ510 × 200 | 9.0 | ||||||||
| 4000 m | φ510 × 300 | 12.0 | |||||||||
| 8 lif | 2000 m | φ510 × 200 | 9.0 | ||||||||
| 4000 m | φ510 × 300 | 14.0 | |||||||||
| 12 Lif | 1000 m | φ510 × 200 | 8.0 | ||||||||
| 2000 m | φ510 × 200 | 10.0 | |||||||||
| 3000 m | φ510 × 300 | 14.0 | |||||||||
| 4000 m | φ510 × 300 | 15.0 | |||||||||
