| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Zion communication OR OEM |
| Sertifika: | CE, RoHS, VDE, UL |
| Model numarası: | F/UTP CAT 6A BC Jelly Double PE |
| Min sipariş miktarı: | 10 KM |
| Ambalaj bilgileri: | 305M, 1000FT, Çekme Kutusu, Palet |
| Teslim süresi: | 25 iş günü |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 1000KM / Ay |
| Kondüktör: | 0,565±0,005mm Katı Çıplak Bakır | çiftler: | 4 çift |
|---|---|---|---|
| yalıtım: | 1,14±0,05 mm HDPE | Renkler: | Mavi-Beyaz/Mavi,Turuncu-Beyaz/Turuncu |
| Enine kesit: | Modifiye Polietilen | Korumalı 1.: | PET Folyo |
| Drenaj Teli: | 0,40±0,005 mm TC | Korumalı 2.: | AL/PET Folyo |
| Yırtık Kordon: | Pamuk | İÇ CEKET: | 7,4±0,3 mm PE |
| Korumalı 3.: | PET Folyo | Dış Ceket: | 8,9±0,5 mm PE |
| Vurgulamak: | Bükümlü Çift Cat6A Lan Kablosu,Dış Mekan Cat6A Lan Kablosu,Su Geçirmez Cat6A Lan Kablosu |
||

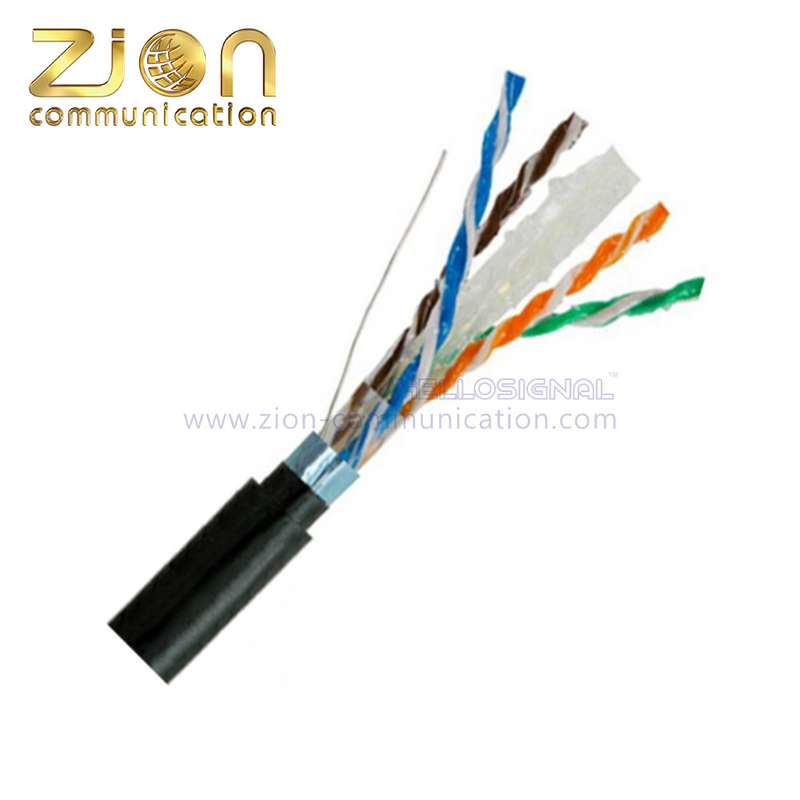

Yüksek Hızlı Cat6A Açık Lan Kablosu Bükümlü Çift FUTP 6A 23AWG 0.565mm BC 1000ft Su Geçirmez CableV
| F/UTP CAT 6A BC Jelly Double PE (NO. 7112317) | ||||||||||
| |
||||||||||
| UYGUNLUK (Referans Standart ve Sertifikalar) | ||||||||||
| · ISO/IEC 11801-1 Ed.1.0 | ||||||||||
| · ANSI/TIA-568-C.2 , ANSI/TIA-568.2-D | ||||||||||
| · UL444,UL1581,UL1666,IEC60332-1,EN50399 | ||||||||||
| Uygulama desteği | ||||||||||
| · 10GBASE-T , 1000BASE-T , 100BASE-T , 10BASE-T | ||||||||||
| · 1Volp,ISDN, Token, 100MTPPDM, Analogve Datavideo, POE Type1,2,3,4, | ||||||||||
| İnşaat | elektriksel özellikler | |||||||||
| Orkestra şefi: | 0,565±0,005mm Katı Çıplak Bakır | DC Direnci | ＜9.38 Ohm/100m @20℃ | |||||||
| çiftler: | 4 Çift | DC Direnç dengesizliği | %5 @ 20℃ | |||||||
| Yalıtım: | 1,14±0,05 mm HDPE | karşılıklı kapasitans | 5.1 nF/100m | |||||||
| Yalıtım Renkleri: | Mavi-Beyaz/Mavi,Turuncu-Beyaz/Turuncu | karakteristik empedans | 1 - 100 MHz : 100±15 Ohm | |||||||
| Yeşil-Beyaz/Yeşil,Kahverengi-Beyaz/Kahverengi | 100 - 200 MHz : 100±22 Ohm | |||||||||
| Enine kesit: | Modifiye Polietilen | 200 - 500 MHz : 100±32 Ohm | ||||||||
| Dolgu: | Jöle | Maksimum Frekans | 500MHz | |||||||
| Korumalı 1.: | PET Folyo | Kapasitans Dengesizliği | 330 pF/100m | |||||||
| Drenaj Teli: | 0,40±0,005 mm TC | NVP(传输速率) | %66 | |||||||
| Korumalı 2.: | AL/PET Folyo | Eğriliği Geciktir | ≤ 45ns/100m | |||||||
| Kopyalama Kordonu: | Pamuk | |||||||||
| İç Ceket: | 7,4±0,3 mm PE | |||||||||
| Korumalı 3.: | PET Folyo | |||||||||
| Dış Ceket: | 8,9±0,5 mm PE | |||||||||
| Performans Özellikleri | ||||||||||
| Sıklık | RL (Dk.) |
Ekleme Kaybı (Maks.) | Yayılma Gecikmesi (Maks.) | Gecikme Eğriliği(Maks.) | SONRAKİ (Dk.) |
PSNEXT (Dk.) | ELNEXT (Dk.) | PSELNEXT (Dk.) | ||
| MHz | dB | dB/100m | ns/100m | ns/100m | dB | dB | dB/100m | dB/100m | ||
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 | ||
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 | ||
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 | ||
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 | ||
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 | ||
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 | ||
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 | ||
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 | ||
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 | ||
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 | ||
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 | ||
| 500 | 17.3 | 45.3 | 535,6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 | ||
| ※Not: Yukarıdaki iletim performansı, test edilen koşullar altında 100M, 20±2℃ değerindedir. | ||||||||||
| Sipariş Bilgileri | ||||||||||
| İşaretleme | HELLOSIGNAL NO.7112317 F/UTP CAT6A 4PR 23AWG BC Jelly Double PE...500M | |||||||||
