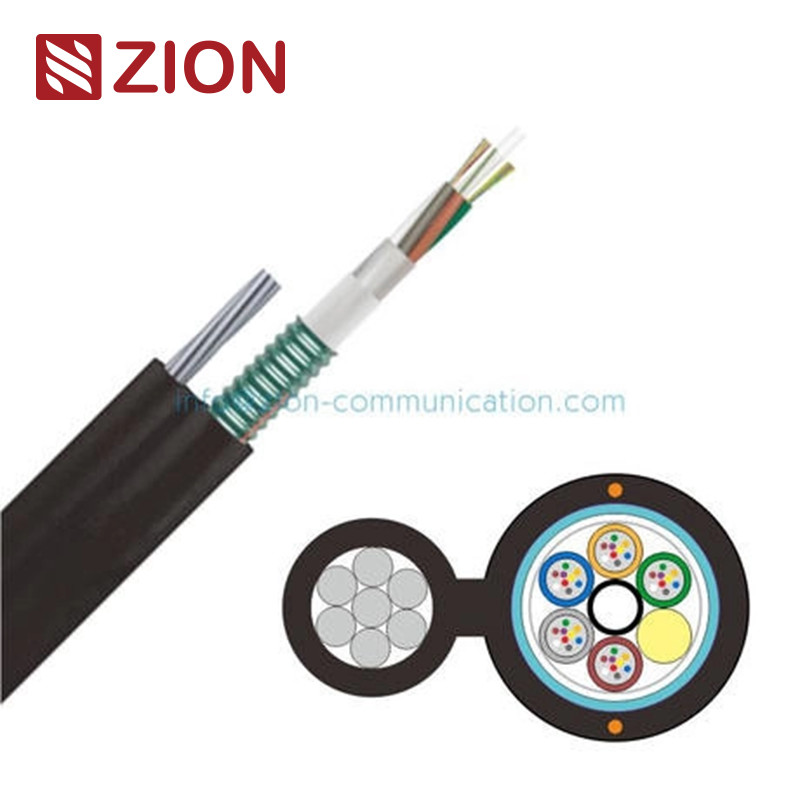

Hafif Zırhlı Kendinden Destekli Şekil 8 Optik Kablo (Tamamen Kuru) GYFC8S

GYFC8S hafif zırhlı kendi kendine destekleyici şekil 8 Optik kablo

GYFC8S

Hafif Amored Kendini destekleyen Şekil 8 Kablo

Uygulama

Yüksek germe direnci

Yüksek ezme direnci

Kendini taşıyan hava tesisi

Yarım kuru çekirdek tasarımı, kurulum ve birleşme için kolay

Özellikleri

Verdiğiniz bilgiler hakkında ayrıntılar içerirFiber optik kablolarve çeşitliPerformans özellikleriİşte anahtar özelliklerin bir ayrımı:

Fiber türleri ve özellikleri:

1. G.652. DveG.655Çeşitli optik iletim sistemlerinde sıklıkla kullanılan belirli zayıflama ve dağılım özelliklerine sahip tek modlu fiber türleridir.

   • G.652. Ddaha düşük zayıflama ile standart tek modlu bir fiber olup, çoğu genel uygulama için uygundur.
   • G.655sıfırdan farklı bir dağılımlı kaydırılmış lif, özellikle dağılım telafi edilmesi gerektiğinde uzun mesafeli, yüksek kapasiteli iletim için tasarlanmıştır.

2. Çok modlu lifler:

   • 50/125 μmve62.5/125 μmGenellikle kısa mesafe veri aktarımı için kullanılan (örneğin binalar veya kampüs ortamları içinde) multimod lifler için çekirdek/kaplama çaplarıdır.

Sinyal kaybı:

• G.652. DveG.655:

  • - Evet.850 nmve1300 nm, her iki lif türünün de zayıflaması≤3.0 dB/km.
  • - Evet.1310 nm,G.652. Dbir zayıflamasına sahiptir≤0,36 dB/km, veG.655var.≤0,40 dB/km.
  • - Evet.1550 nm, zayıflama≤0.22 dB/kmiçinG.652. Dve≤0.23 dB/kmiçinG.655.

• Multimode lifler (50/125 μm ve 62.5/125 μm):

  • - Evet.850 nm, zayıflama≤3.0 dB/km.
  • - Evet.1300 nm, zayıflama aynı zamanda≤1,0 dB/km.

Bant genişliği (Sinyal iletim kapasitesi):

• Çok modlu lifler:
  • - Evet.850 nm,50/125 μmFiber'in bant genişliği≥500 MHz·km... ve...62.5/125 μmlif var≥200 MHz·km.
  • - Evet.1300 nm,50/125 μmFiber'in bant genişliği≥1000 MHz·km... ve...62.5/125 μmlif var≥600 MHz·km.

Polarizasyon Modu Dağınıklığı (PMD):

• Bireysel lifİkisi de.G.652. DveG.655liflerin kutuplaşma modunun dağılım değeri:≤0,20 ps/√km.
• Tasarım Bağlantısı Değeri (M=20, Q=0,01%)İkisi de.G.652. DveG.655liflerin tasarım bağlantı değeri:≤0,1 ps/√km.

Fiber optik kablolar için teknik veriler:

Aşağıdaki özelliklerFiber optik kablolarÇeşitli lif sayıları ve konfigürasyonları ile:

• Fiber Sayım Seçenekleri: 24, 48, 72, 96, 144 lif.

• Sıfır tüp:

  • Fiber sayısına göre tüp sayısı:
    • 24 lif: 4 tüp * 6 lif tüp başına.
    • 48 lif: 4 tüp * tüp başına 12 lif.
    • 72 lif: 6 tüp * tüp başına 12 lif.
    • 96 lif: 8 tüp * tüp başına 12 lif.
    • 144 lif: 12 tüp * tüp başına 12 lif.

• Dış çapı:

  • 24 lif: 1,9 mm.
  • 48, 72, 96: 2,4 mm.
  • 144 lif: 2,4 mm.

• Merkezi Güç Üyesi:

  • Malzeme:FRP(Fiber Güçlendirilmiş Plastik)
  • Çapraz:2.0 mm24/48 lifleri için,2.6 mm72/96/144 lifleri için.

• Su engelleyici malzeme:Su Saklayıcı Teyp ve İpekSuya karşı koruma için.

• Zırh:Kabuklu çelik bantmekanik koruma için.

• Mesajcı Kablosu:7*1,6 mmyapısı.

• Dış kabuk:

  • Kalınlığı:1.8 mmAdı.

• Kablo çapı:

  • 24 lif: Yaklaşık 11.1 mm * 22.1 mm.
  • 48 lif: Yaklaşık 12.1 mm * 23.1 mm.
  • 72 lif: Yaklaşık 12.6 mm * 23.6 mm.
  • 96 lif: Yaklaşık olarak 14.6 mm * 25.6 mm.
  • 144 lif: Yaklaşık 17.6 mm * 28.6 mm.

• Kablo Ağırlığı:

  • 24 lif: 280 kg/km.
  • 48 lif: 310 kg/km.
  • 72 lif: 330 kg/km.
  • 96 lif: 370 kg/km.
  • 144 lif: 440 kg/km.

• Çalışma sıcaklık aralığı-40°C'den +70°C'ye kadar.

• Çekim Gücü:

  • Kısa vadeli:8000 N.
  • Uzun vadeli:2700 N.

• Kırılma direnci:

  • Kısa vadeli:2000 N/100 mm.
  • Uzun vadeli:600 N/100 mm.
