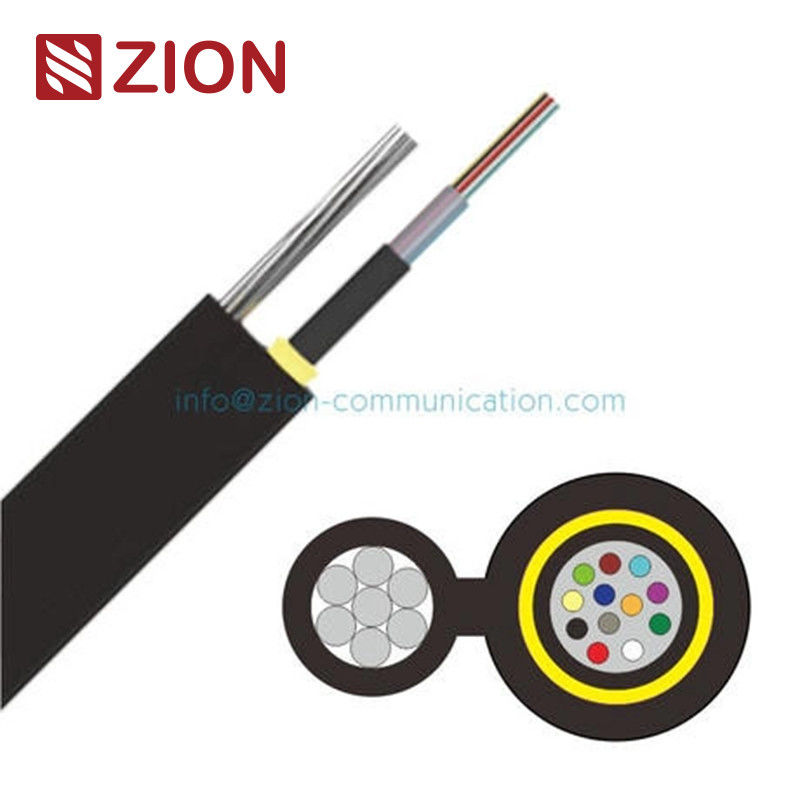

GYAXTC8Y Merkezi Tüp Mini Şekil 8 Fiber Kablo Anten Kendinden Destekli

GYAXTC8Y-Küçük Şekil-8 Kendini Destekleyen Merkezi Tüp Mini Şekil 8 Kablo Unitube Havadan Optik Kablo

GYAXTC8Y-Küçük

Merkezi Tüp Hava Montajı Optik Fiber Kablosu
Şekil-8 - Kendini Destekleme

Uygulama

İyi mekanik ve çevresel performans.
Küçük boyut ve hafif ağırlık, kurulumu kolay.
Kendini taşıyan hava tesisi.

Özellikleri

İşte sizin girdiğinize dayanan fiber optik kablo özelliklerinin detaylı bir özet:

Fiber türleri ve zayıflama/performansı:

1. G.652. DveG.655(Tek modlu lifler):

   • G.652. D: Genel amaçlı uygulamalar için uygun yaygın olarak kullanılan tek modlu bir fiber.
   • G.655: Sıfır dışı dağılımlı kaydırılmış lif, dağılım üzerinde daha fazla kontrol ile yüksek kapasiteli, uzun mesafeli iletim için tasarlanmıştır.

2. Çok modlu lifler:

   • 50/125 μmve62.5/125 μmyerel alan ağlarında (LAN) kısa mesafe, yüksek hızlı veri aktarımı için kullanılan, özel zayıflama ve bant genişliği özelliklerine sahip multimod lifler.

Zayıflama:

• 850 nm:

  • 50/125 μm:≤3.0 dB/km
  • 62.5/125 μm:≤3.0 dB/km

• 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• 1310 nm:

  • G.652. D:≤0,36 dB/km
  • G.655:≤0,40 dB/km

• 1550 nm:

  • G.652. D:≤0.22 dB/km
  • G.655:≤0.23 dB/km

bant genişliği (veri aktarım kapasitesi):

• 850 nm:

  • 50/125 μm:≥500 MHz·km
  • 62.5/125 μm:≥200 MHz·km

• 1300 nm:

  • 50/125 μm:≥1000 MHz·km
  • 62.5/125 μm:≥600 MHz·km

Polarizasyon Modu Dağınıklığı (PMD):

• Bireysel lifİkisi de.G.652. DveG.655liflerin kutuplaşma modunun dağılım değeri:≤0,20 ps/√km.
• Tasarım Bağlantısı Değeri(M=20, Q=0,01%): İkisi deG.652. DveG.655lifler≤0,1 ps/√km.

Kablo yapımı için teknik veriler:

Bu bölüm, çeşitli lif sayıları ve yapılandırmaları olan fiber optik kabloların fiziksel ve mekanik özelliklerini ayrıntılı olarak belirtir:

• Fiber Sayım Seçenekleri: 2, 4, 6, 12, 18, 24 lif.

Sıfır boru ve kablo özellikleri:

• Sıfır tüpün dış çapı:

  • 2, 4, 6 lifler için:2.8 mm
  • 12, 18, 24 lifler için:3.2 mm

• Çelik Tel:

  • Malzeme: Güç için galvanizli çelik tel.
  • Çapraz:7*0,8 mm.

• Kabuk:

  • Malzeme:PE(Polyethylene)
  • Kalınlığı:Adı 0.8 mm.

• Kablo çapı:

  • 2, 4, 6 liflerYaklaşık.4.4 mm / 9.5 mm.
  • 12, 18, 24 lifYaklaşık.4.6 mm / 9.5 mm.

• Kablo Ağırlığı:

  • 2, 4, 6 lifler:66 kg/km.
  • 12, 18, 24 lif:68 kg/km.

• Çalışma sıcaklık aralığı:-40°C - +70°C.

• Çekim Gücü:

  • Kısa süreli:1500 N.
  • Uzun vadeli:600 N.

• Kırılma direnci:

  • Kısa süreli:1000 N/100 mm.
  • Uzun vadeli:300 N/100 mm.
