PSP Zırhlı Uni Tube Anten Kurulumu Fiber Optik Şekil 8 GYXTC8S

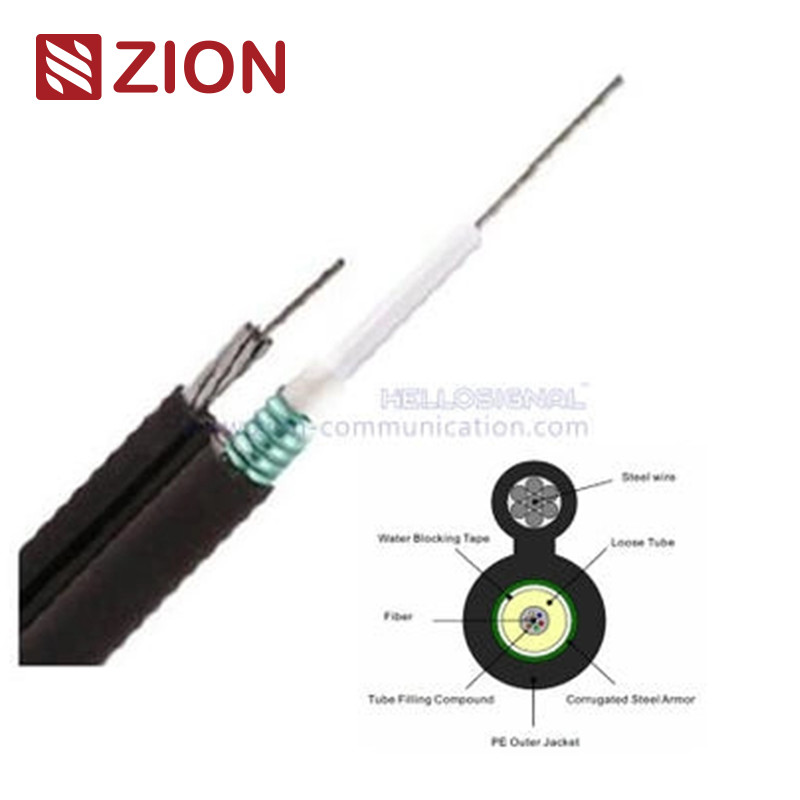

GYXTC8S PSP Zırhlı Tek Tüplü Havadan Montaj Şekil-8 Kendini Destekleyen Optik Kablo

GYXTC8S

PSP zırhlı tek borulu hava kurulum optik fiber kablosu
Şekil-8 Kendini destekleyen

Özellikleri

İşte sizin girdiğinize dayanan fiber optik kablo özelliklerinin detaylı bir özet:

Fiber türleri ve zayıflama/performansı:

1. G.652. DveG.655(Tek modlu lifler):

   • G.652. D: Genel amaçlı uygulamalar için uygun yaygın olarak kullanılan tek modlu bir fiber.
   • G.655: Sıfır dışı dağılımlı kaydırılmış lif, dağılım üzerinde daha fazla kontrol ile yüksek kapasiteli, uzun mesafeli iletim için tasarlanmıştır.

2. Çok modlu lifler:

   • 50/125 μmve62.5/125 μmyerel alan ağlarında (LAN) kısa mesafe, yüksek hızlı veri aktarımı için kullanılan, özel zayıflama ve bant genişliği özelliklerine sahip multimod lifler.

Zayıflama:

• 850 nm:

  • 50/125 μm:≤3.0 dB/km
  • 62.5/125 μm:≤3.0 dB/km

• 1300 nm:

  • 50/125 μm:≤1,0 dB/km
  • 62.5/125 μm:≤1,0 dB/km

• 1310 nm:

  • G.652. D:≤0,36 dB/km
  • G.655:≤0,40 dB/km

• 1550 nm:

  • G.652. D:≤0.22 dB/km
  • G.655:≤0.23 dB/km

bant genişliği (veri aktarım kapasitesi):

• 850 nm:

  • 50/125 μm:≥500 MHz·km
  • 62.5/125 μm:≥200 MHz·km

• 1300 nm:

  • 50/125 μm:≥1000 MHz·km
  • 62.5/125 μm:≥600 MHz·km

Polarizasyon Modu Dağınıklığı (PMD):

• Bireysel lifİkisi de.G.652. DveG.655liflerin kutuplaşma modunun dağılım değeri:≤0,20 ps/√km.
• Tasarım Bağlantısı Değeri(M=20, Q=0,01%): İkisi deG.652. DveG.655lifler≤0,1 ps/√km.

Kablo yapımı için teknik veriler:

Bu bölüm, çeşitli lif sayıları ve yapılandırmaları olan fiber optik kabloların fiziksel ve mekanik özelliklerini ayrıntılı olarak belirtir:

• Fiber Sayım Seçenekleri: 2, 4, 6, 12, 18, 24 lif.

Sıfır boru ve kablo özellikleri:

• Sıfır tüpün dış çapı:

  • 2, 4, 6 lifler için:2.8 mm
  • 12, 18, 24 lifler için:3.2 mm

• Çelik Tel:

  • Malzeme: Güç için galvanizli çelik tel.
  • Çapraz:7*0,8 mm.

• Kabuk:

  • Malzeme:PE(Polyethylene)
  • Kalınlığı:Adı 0.8 mm.

• Kablo çapı:

  • 2, 4, 6 liflerYaklaşık.4.4 mm / 9.5 mm.
  • 12, 18, 24 lifYaklaşık.4.6 mm / 9.5 mm.

• Kablo Ağırlığı:

  • 2, 4, 6 lifler:66 kg/km.
  • 12, 18, 24 lif:68 kg/km.

• Çalışma sıcaklık aralığı:-40°C - +70°C.

• Çekim Gücü:

  • Kısa süreli:1500 N.
  • Uzun vadeli:600 N.

• Kırılma direnci:

  • Kısa süreli:1000 N/100 mm.
  • Uzun vadeli:300 N/100 mm.
