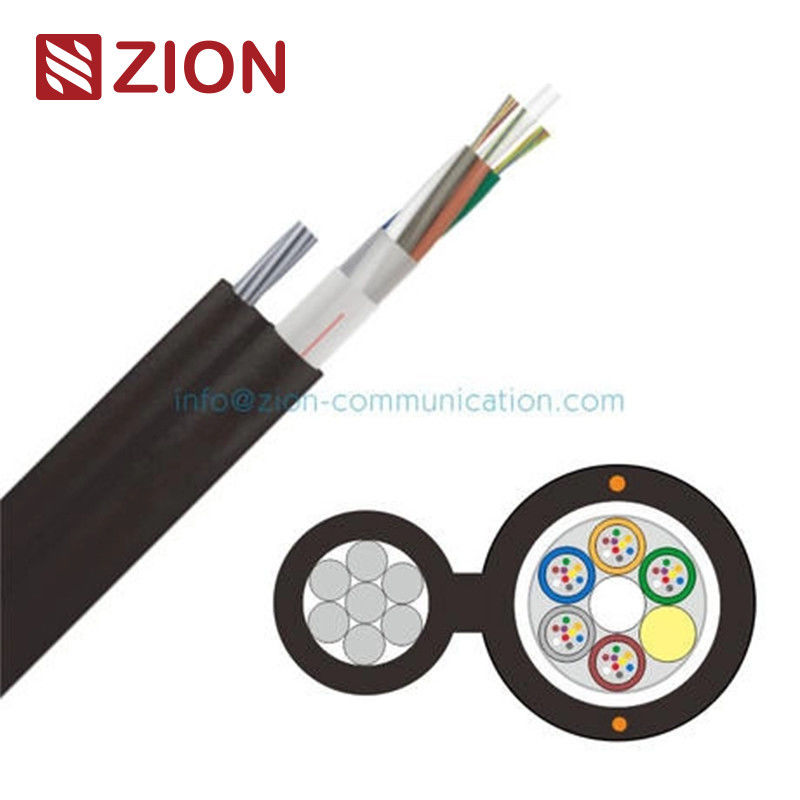

GYFTC8A FRP CSM Alüminyum Zırhlı Hava Montajı Şekil-8 Kendini Destekleyen Optik Kablo

GYFTC8A.

FRP CSM Alüminyum Zırhlı Hava Montajı Optik Fiber Kablosu Şekil-8 Kendini Destekleyen

Uygulama

Yüksek germe dayanıklılığı
Kendini taşıyan hava tesisi

Fiber optik kablolar için özellikler ve teknik veriler

Fiber Özellikleri

G.652.D (tek mod):

• Zayıflama:
  • @1310 nm: ≤0.36 dB/km
  • @1550 nm: ≤0.22 dB/km
• Polarizasyon Modu Dağınıklığı:
  • Bireysel lif: ≤0,20 ps/√km
  • Tasarım bağlantı değeri (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (tek mod):

• Zayıflama:
  • @1310 nm: ≤0.40 dB/km
  • @1550 nm: ≤0.23 dB/km
• Polarizasyon Modu Dağınıklığı:
  • Bireysel lif: ≤0,20 ps/√km
  • Tasarım bağlantı değeri (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (Multimode):

• Zayıflama:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
• Bant genişliği:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (Çok Mod):

• Zayıflama:
  • @850 nm: ≤3.0 dB/km
  • @1300 nm: ≤1.0 dB/km
• Bant genişliği:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Teknik veriler

1. Lif Sayısı:24, 48, 72, 96, 144 ve 288 lif konfigürasyonlarında mevcuttur.

2. Boş tüp yapısı:

   • Tüp başına tüp ve lif sayısı:
     • 24 lif: 4 tüp × 6 lif.
     • 48 lif: 4 tüp × 12 lif.
     • 72 lif: 6 tüp × 12 lif.
     • 96 lif: 8 tüp × 12 lif.
     • 144 lif: 12 tüp × 12 lif.
     • 288 lif: 24 tüp × 12 lif.
   • Dış çapı: Yapılandırmaya bağlı olarak 1,9 mm ila 2,4 mm.

3. Merkezi Güç Üyesi:

   • Malzeme: FRP veya çelik.
   • Çap: Elyaf sayısına bağlı olarak 2,0 mm ila 7,4 mm arasında değişir.

4. Su engelleyici malzeme:

   • Suya dayanıklılığı sağlamak için bir bileşikle doldurulmuş kablo.

5. Nemden koruyucu katman:

   • Ek koruma için laminatlı alüminyum bant.

6. Mesajcı Tel:

   • Yapı: Güç ve destek için 7 × 1,6 mm.

7. Kapak:

   • Kalınlığı: nominal 1,8 mm.

8. Kablo Boyutları ve Ağırlığı:

   • Kablo çapı yaklaşık olarak 10,2 mm'den 19,5 mm'ye (ana kablo) ve 21,2 mm'den 30,5 mm'ye (mesaj kablosu dahil) kadar değişir.
   • Ağırlık 220 ± 10 kg/km ile 450 ± 10 kg/km arasında değişir.

9. Mekanik Performansı:

   • Çalışma sıcaklık aralığı:-40°C ile +70°C arasında.
   • Çekim gücü:
     • Kısa süreli: 8000 N.
     • Uzun vadeli: 2700 N.
   • Ezme direnci:
     • Kısa süreli: 1000 N/100 mm.
     • Uzun süreli: 300 N/100 mm.

10. Renk düzenlemesi:

    • Elyaf ve boru renkleri belirli bir tanımlama tablosunu takip eder.
