lif: | G.652.D, G.655, 50/125um, 62.5/125um | merkezi güç üyesi: | gfrp |
---|---|---|---|
gevşek tüp: | Termoplastik | Ceket: | PE |
haberci: | Örgülü Çelik Teller | paket: | Tahta Makara ,Φ280*280mm |
Vurgulamak: | Çift Kılıflı Fiber Optik Şekil 8,Fiber Optik Şekil 8 Anten Kurulumu |

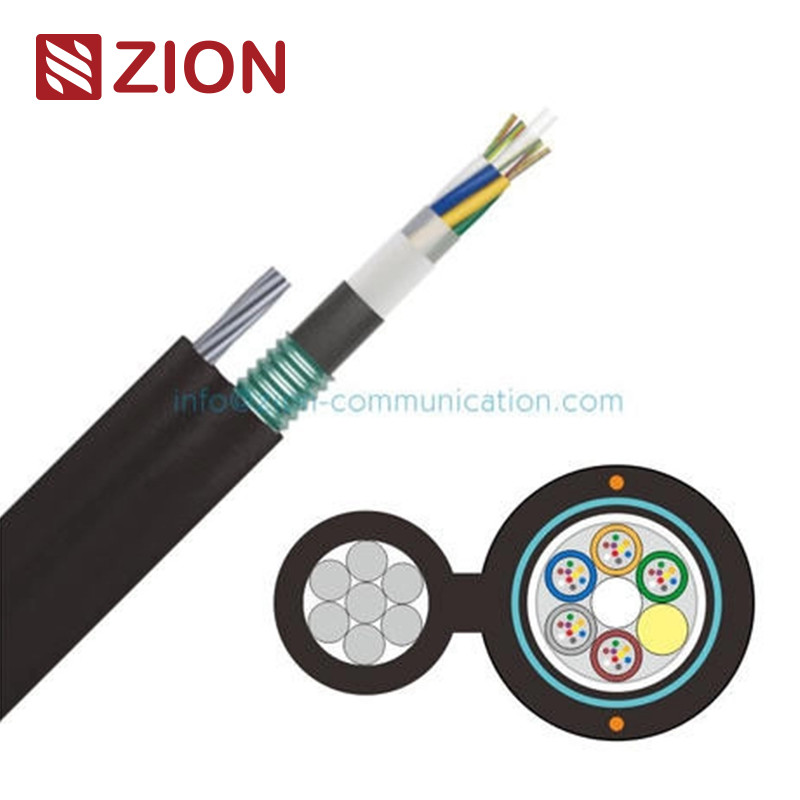

GYFC8Y53 FRP CSM Çift Kılıflı Anten Kurulumu Şekil-8 Kendinden Destekli Optik Kablo
GYFC8Y53 FRP CSM Çift Kılıflı Anten Kurulum Fiber Optik Kablo |
|||||||||||||||||||||||||
Başvuru: | |||||||||||||||||||||||||
Yüksek çekme direnci Yüksek ezilme direnci | |||||||||||||||||||||||||
Yarı kuru çekirdek tasarımı, kurulum ve ekleme için kolay | |||||||||||||||||||||||||
Kendinden destekli hava kurulumu | |||||||||||||||||||||||||
Özellikler: | |||||||||||||||||||||||||
G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
zayıflama | @850nm | - | - | ≤3,0 dB/km | ≤3,0 dB/km | ||||||||||||||||||||
@1300nm | - | - | ≤1,0 dB/km | ≤1,0 dB/km | |||||||||||||||||||||
@1310nm | ≤0,36 dB/km | ≤0,40 dB/km | - | - | |||||||||||||||||||||
@1550nm | ≤0.22 dB/km | ≤0,23 dB/km | - | - | |||||||||||||||||||||
Bant genişliği | @850nm | - | - | ≥500 MHz · km | ≥200 MHz · km | ||||||||||||||||||||
@1300nm | - | - | ≥1000 MHz · km | ≥600 MHz · km | |||||||||||||||||||||
polarizasyon mod dağılım |
bireysel lif | ≤0,20 ps/√km | ≤0,20 ps/√km | - | - | ||||||||||||||||||||
Tasarım bağlantı değeri (M=20,Q=0.01%) |
≤0,1 ps/√km | ≤0,1 ps/√km | - | - | |||||||||||||||||||||
Teknik veri: | |||||||||||||||||||||||||
Öğe | İçindekiler | Değer | |||||||||||||||||||||||
Elyaf Sayısı | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
Gevşek Tüp | Tüp sayısı*lifler pertube | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
Dış çap (mm) | 1.9 | 2.4 | 2.4 | 2.4 | 2.4 | ||||||||||||||||||||
Merkez Güç üyesi | Malzeme | FRP | |||||||||||||||||||||||
Çap (mm) | 2.0 | 2.0 | 2.6 | 2.6 | 2.6 | ||||||||||||||||||||
Kaplamalı CSM çapı (mm) | - | - | - | 4.2 | 4.8 | ||||||||||||||||||||
Su Engelleme malzemesi | Malzeme | Su Engelleme Bant & İplik | |||||||||||||||||||||||
İç Kılıf | Kalınlık (mm) | Nominal:1.0 | |||||||||||||||||||||||
Zırh | Malzeme | Oluklu çelik bant | |||||||||||||||||||||||
Haberci Tel | Yapı ve çap (mm) | 7*1.6 | |||||||||||||||||||||||
Dış kılıf | Kalınlık (mm) | Nominal: 2.0 | |||||||||||||||||||||||
Kablo çapı(mm)Yaklaşık. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20,2/*31,2 mm | ||||||||||||||||||||
Kablo ağırlığı(kg/km)Yaklaşık. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
Çalışma sıcaklığı aralığı (℃) | -40~+70 | ||||||||||||||||||||||||
Çekme Dayanımı Kısa/Uzun Vadeli(N) | 8000/2700 | ||||||||||||||||||||||||
Ezilme direnci kısa/uzun süreli (N/100mm) | 3000/900 | ||||||||||||||||||||||||
Elyaf ve tüpün renk düzeni, renk tanımlama tablosunda belirtilmiştir. | |||||||||||||||||||||||||
Müşteri ihtiyaçlarına göre diğer yapı ve lif sayısı da mevcuttur. |
