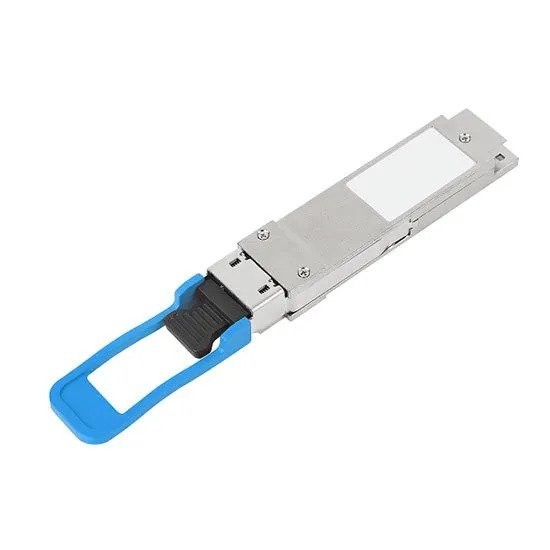

2KM Mesafe ve 100Gbps Veri Hızı için CWDM Teknolojili 100G QSFP28 Alıcı-Verici

4 CWDM Lanes Mux/Demux Tasarımı 100G QSFP28 LR4 CWDM 2KM LC SMF Fiber Optical Transceiver

100G QSFP28 LR4, 1310nm bandında 4 × 25 CWDM kanallarını kullanan tek modlu fiber sistemleri için tasarlanmıştır ve 2km'ye kadar iletim mesafelerini destekler.Bu modül dört 25Gb/s elektrikli veri kanalını dört CWDM optik sinyali haline dönüştürür., daha sonra tek bir 100Gb/s optik iletim akışına multipleks edilir.100Gb/s optik girişi dört CWDM kanalına tekrar demultipleks eder ve bunları elektrikli veri çıkışlarına dönüştürür.

Dört CWDM kanalı, 1271nm, 1291nm, 1311nm ve 1331nm merkez dalga boylarında çalışır.Optik arayüz için çift katmanlı bir LC konektörü ve elektrik bağlantıları için 38 pinlik bir konektörTek modlu lif (SMF) kullanan bu ürün, elektrikli girişleri CWDM optik sinyallere dönüştürmek için 4 dalga boyunda dağıtılmış geri bildirim lazer (DFB) dizisini kullanır.Alıcı her dalga boyunu toplamak için ayrı fotodiyotlar kullanır, sinyaller elektrik verileri olarak çıkmadan önce bir TIA ile güçlendirilir.

QSFP28 Çok Kaynaklı Anlaşması (MSA) ve IEEE 802.3ba standartlarına uygun olarak tasarlanan bu alıcı, güvenilir performans ve interoperabiliteyi sağlar.
