Form faktörü: | QSFP28 | Maksimum Veri Hızı: | 100 Gb/sn |
---|---|---|---|
dalga boyu: | 1294-1310 nm | Merkez Dalgaboyu: | 1295,1300,1304,1309nm |
Maksimum Kablo Mesafesi: | 80km | Bağlayıcı Tipi: | LC |
Fiber kablo tipi: | SMF | ||
Vurgulamak: | LC 100G QSFP28 ZR4,80KM 100G QSFP28 ZR4,SMF 100G QSFP28 ZR4 |

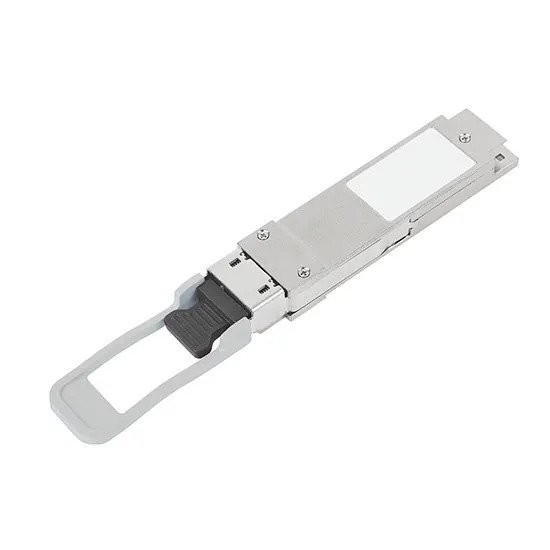

100G QSFP28 ZR4 LAN WDM 80KM LC SMF Fiber Optik Alıcı-Verici
Zion Kodu | Siyon Tanımı | |||||||
7211070 | 100G QSFP28 ZR4 LAN WDM 80KM LC SMF Fiber Optik Alıcı-Verici |
100G QSFP28 SR4 100M, 80km optik iletişim uygulamaları için tasarlanmıştır.Bu modül 4 şeritli içerir
optik verici, 4 şeritli optik alıcı ve 2 telli seri arayüz içeren modül yönetim bloğu.
Optik sinyaller, endüstri standardı bir LC konektörü aracılığıyla tek modlu bir fibere çoğullanır.Bir blok
diyagram Şekil 1'de gösterilmiştir
Form faktörü | QSFP28 | Maksimum Veri Hızı | 100 Gb/sn | |||||
dalga boyu | 1294-1310nm | Merkez Dalga Boyu | 1295,1300,1304,1309nm | |||||
Maksimum Kablo Mesafesi | 80 KM | Bağlayıcı tipi | LC | |||||
Fiber kablo Tipi | SMF | Satıcı adı | ZION İLETİŞİM | |||||
Verici Tipi | EML | Alıcı Tipi | SOA+PIN | |||||
İletim Gücü | 2 ila +6,5 dBm | Maksimum Alıcı duyarlılık |
– 28 dBm | |||||
Aşırı Yük Gücü | 6,5 dBm | Sönme Oranı | 6 dB | |||||
DDM | desteklenen | Çalışma sıcaklığı. | 0°C - 70°C (32°F - 158°F) |
Zion Kodu | Siyon Tanımı | |||||||
7211010 | 100G QSFP28 SR4 850nm 100M MPO MMF Fiber Optik Alıcı-verici | |||||||
7211020 | 100G QSFP28 PSM4 1310nm 2KM MPO SMF Fiber Optik Alıcı-Verici | |||||||
7211030 | 100G QSFP28 LR4 CWDM 2KM LC SMF Fiber Optik Alıcı-Verici | |||||||
7211050 | 100G QSFP28 LR4 LAN WDM 10KM LC SMF Fiber Optik Alıcı-Verici | |||||||
7211060 | 100G QSFP28 ER4 LAN WDM 30KM/40KM LC SMF Fiber Optik Alıcı-Verici | |||||||
7211070 | 100G QSFP28 ZR4 LAN WDM 80KM LC SMF Fiber Optik Alıcı-Verici |
