FC/APC Konnektörlü FBT Füzyon Tipi Optik Ayırıcı 1X3 Bölünme Oranı, 1310-1550nm Dalga Boyu Fiber Optik Ayırıcı

Temel bilgi

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL® OR OEM
Model numarası:	Tek Modlu Fiber Optik Bölücü

Min sipariş miktarı:	20 adet
Ambalaj bilgileri:	10 Adet / Plastik Poşet
Teslim süresi:	Normalde mevduat aldıktan sonra 25 gün.
Ödeme koşulları:	T/T
Yetenek temini:	Limit yok

En iyi fiyat Şimdi başvurun

Detay Bilgi

Çalışma dalga boyu (NM):	1310,1490,1550nm	Bağlantı Oranı (%):	%1-50
bant genişliği (nm):	20nm	Çalışma sıcaklığı (℃):	-40 ～ 70
Fiber konektörü:	SC FC LC ST
Vurgulamak:	FBT Sigortalı Tip Optik Bağlayıcı , Bağlayıcı Optik Ağ Ürünleri

Ürün Açıklaması

FBT Füzyon Tipi Optik Kuplör FC/APC Konnektör 1X3 (7233103)

SC LC FC ST/APC UPC konnektörlü 1×4/1×8/1×16/1×32 Tek Modlu/Çok Modlu Fiber Optik Ayırıcı FBT/PLC OPTİK AYIRICI

1×3 Fiber Optik Ayırıcı Uygulamaları

FTTH, LAN, PON ve Optik CATV
Yerel halka ağı, Fiber optik iletişim sistemi
Fiber optik test ekipmanı, Fiber optik sensör

1×3 Fiber Optik Ayırıcı Özellikleri

Giriş ve Çıkış	1×3 Tek Modlu Fiber Optik Ayırıcı
Fiber Tipi	9/125 SMF-28 veya müşteri tarafından belirtilen
Çalışma Dalga Boyu (nm)	1310,1490,1550nm
Eşleşme Oranı (%)	%1-50
Bant Genişliği (nm)	20nm
Tipik Ekleme kaybı (dB)	≤5.5
Polarizasyona Bağlı Kayıp (dB)	≤0.1
Homojenlik (dB)	≤0.9
Yönlülük (dBm)	≥60
Tekdüzelik (dB)	0.5
Tipik bağımlı kayıp (dB)	≤0.15
Sıcaklık Kararlılığı (dB/ºC)	≤0.002
Çalışma Sıcaklığı (℃)	-40 ～ 70
Saklama Sıcaklığı (℃)	-40 ～ 85
Fiber Kablo	çıplak fiber, gevşek tüp fiber
Fiber Konnektör	SC FC LC ST
Marka	HELLOSIGNAL® VEYA OEM
Teslimat süresi	Normalde depozito alındıktan 25 gün sonra
Adedi	20 adet

Ürün Açıklaması

FBT Fiber Optik Ayırıcı (fiber optik kuplör olarak da adlandırılır), fiber optik ışığı belirli bir oranda birkaç parçaya ayıran bir cihazdır. Fiber Ayırıcılar, ayırma yöntemlerinde PLC fiber ayırıcılardan farklıdır.

Bir fiber optik ayırıcı, Tek Modlu, Çok Modlu 62.5 ve Çok Modlu 50 Fiber ile üretilebilir. Ayrıca bunları LC, LC/APC, SC, SC/APC, FC, FC/APC ve ST konnektörleri veya konnektörsüz olarak özelleştirebilirsiniz.

1×2 Fiber Ayırıcılara gelince, 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 ve 99/1 gibi farklı ayırma oranları için ayrıntıları talep edebilirsiniz.

Çoğu optik ayırıcı, 900µm gevşek tüp ve 250µm çıplak fiber olarak mevcuttur. 1×2 ve 2×2 kuplörler, ayırmayı kapatmak için koruyucu bir metal kılıf ile standart olarak gelir. Daha yüksek çıkış sayıları, ayırma bileşenlerini korumak için bir kutu ile oluşturulur.

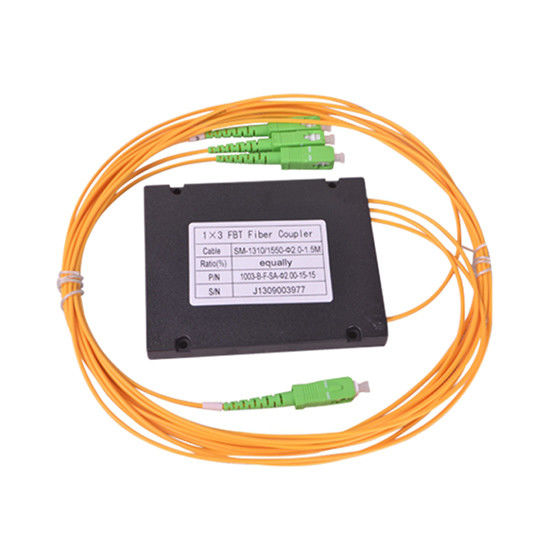

1×3 Fiber Optik Ayırıcı Ayrıntılı Görüntüler

Performans Özellikleri

Parametre	Geniş Bant Kuplör	Çift Pencere Kupleks	Çok Modlu Fiber Kuplör
Sınıf	P \| A	P \| A	P \| A
Çalışma Dalga Boyu (nm)	1310,1550 veya C + L Bandı	1310 ve 1550	850 veya 1310 veya Belirtin
Çalışma Bant Genişliği (nm)	±40	±40	±40
Tipik Aşırı Kayıp (dB)	<0.7 \| <0.1	<0.07 \| <0.1	<0.4 \| <0.7
Ekleme Kaybı(dB) 50/50	<3.4 \| <3.6	<3.4 \| <3.6	<3.7 \| <4.0
Ekleme Kaybı(dB) 40/60	<4.4/2.6 \| <4.7/2.8	<4.4/2.6 \| <4.7/2.8	<4.7/2.7 \| <5.0/3.0	<4.7/2.7 \| <5.0/3.0
Polarizasyona Bağlı Kayıp	<0.1 \| <0.15	<0.17 \| <0.15
Yönlülük (dB)	>50	>35
Çalışma Sıcaklığı (℃)	-40~+70	-40~+70	-40~+70
Saklama Sıcaklığı (℃)	-40~+85	-40~+85	-40~+85

Uyarı: Yukarıdaki özellikler konnektörsüz cihazlar içindir. Konnektör başına ek 0,2dB kayıp ekleyin.

Önemli Alternatif Bilgiler

A	B	C	D	E	F	G	H	I
Mod	Sınıf	Dalga Boyu	Port	Fiber Tipi	Paket	Fiber Çapı	Eşleşme Oranı	Konnektör Tipi
1=WBC 2=DWC 3=MMC Z=Özelleştirilmiş	1=P 2=A	1=1550 2=1310 3=1310/1550 4=1310/1490/1550 Z=Özelleştirilmiş	1=1×2 2=2×2	0=SM 9/125 1=MM 50/125 2=MM 62.5/125 Z=Özelleştirilmiş	1=03×54 2=03×60 3=90x20x10 4=100x80x10	0=250um 1=900um 2=2.0mm 3=3.0mm	1=1/99 2=2/98 3=3/97 5=5/95 10=10/90 20=20/80 30=30/70 40=40/60 50=50/50	1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Özelleştirilmiş
