| Çalışma dalga boyu (NM): | 1310-1550 | Ekleme Kaybı (DB): | ≤ 0,6 |
|---|---|---|---|
| Dönüş Kaybı (DB): | ≥45 | Çalışma sıcaklığı (℃): | -5 ~ +65 |
| Vurgulamak: | fiber optik zayıflatıcı,fiber optik zayıflatıcı |
||
| Zion Kodu | Zion Tanımı |
|---|---|

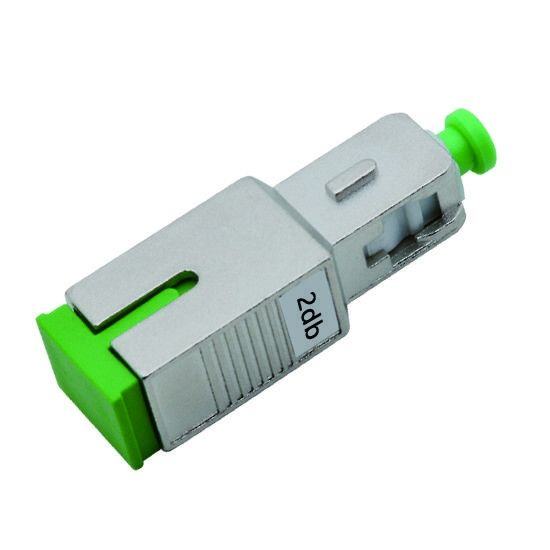

| 7236001 | SC/APC 2dB Fiber Optical Attenuator |
| Bağlantı tipi | Açıklama |
|---|---|
| LC optik fiber zayıflatıcı: LC fiber arayüzlerinde kullanılır, modüler jack (RJ) kilit mekanizması ile SFP modülleri ile bağlanır. Genellikle yönlendiricilerde kullanılır. | |
| SC optik fiber hafifleyicisi: SC fiber arayüzlerine uygulanır, RJ-45'e benzer düz bir tasarıma sahiptir ancak bakır temasları vardır. Çeşitli ağ uygulamalarında kullanılır. | |
| FC optik fiber hafifletici: FC fiber arayüzlerine uygulanır, turnbuckle bağlama ile metal kol takviye özelliğine sahiptir. Tipik olarak ODF dağıtım çerçevelerinde kullanılır. | |
| ST optik fiber hafifletici: ST fiber arayüzlerine uygulanır, turnbuckle sabitleme ile yuvarlak kabuğa sahiptir. Genellikle fiber dağıtım çerçevelerinde ve 10Base-F bağlantılarında kullanılır. |
| Parametreler | FC, SC, LC, ST |
|---|---|
| Çalışma dalga uzunluğu (nm) | 1310-1550 |
| Ekleme kaybı (dB) | ≤ 0.6 |
| Geri dönüş kaybı (dB) | ≥45 |
| Tekrarlanabilirlik (dB) | ≤ 0.2 |
| Çözünürlük (dB) | ≤ 0.1 |
| Dalga boyuna bağlı kayıp (dB) | WDL≤ 0.3 (CorLBand) |
| Polarizasyona bağlı kayıp (dB) | PDL ≤ 0.2 |
| Sıcaklığa bağlı kayıp (dB) | TDL ≤ 0.2 |
| 1-5dB zayıflama için tolerans (dB) | ±0.5 |
| 6-30dB Attenuation için tolerans (nm) | ±10 |
| Çiftleşme Dayanıklılığı (döngü) | ≥ 1000 |
| Yanıt süresi (dB/ms) | 3 |
| Zayıflama kontrolünün doğruluğu (dB) | ±0.5 |
| Güçlendirme Voltajı (DC) | ± 5V |
| Çalışma sıcaklığı (°C) | -5 ~ +65 |
| Depolama sıcaklığı (°C) | -40 ~ +75 |
| Zion Kodu | Ürün kodu | Zion Tanımı |
|---|---|---|
| 7237001 | ZC11FXAADXX | LC APC Kadın LC APC Erkeğe Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237002 | ZC11FXBBDXX | LC UPC Kadın LC UPC Erkek Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237003 | ZC11FXCCDXX | SC APC Kadın SC APC Erkek Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237004 | ZC11FXDDDXX | SC UPC Kadın SC UPC Erkek Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237005 | ZC12FXEEDXX | ST APC Kadın ST APC Erkek Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237006 | ZC11FXFFDXX | ST UPC Kadın ST UPC Erkek Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237007 | ZC11FXGGDXX | FC APC Kadın-FC APC Erkek Bağlantılı Sabit Fiber Optik Attenuator (1-25dB) |
| 7237008 | ZC11FXHHDXX | FC UPC Kadın-FC UPC Erkek Bağlantılı Sabit Fiber Optik Attenuator (1-25dB) |
| 7237009 | ZC11FXIIDXX | MU APC Kadın-MU APC Erkek Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237010 | ZC12FXJJDXX | MU UPC Kadın-MU UPC Erkek Bağlantılı Sabit Fiber Optik Attenuator (1-25dB) |
| 7237011 | ZC11FXKKDXX | E2000 APC Kadın E2000 APC Erkeğe Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237012 | ZC11FXLLDXX | E2000 UPC Kadın E2000 UPC Erkeğe Plug-in Sabit Fiber Optik Attenuator (1-25dB) |
| 7237013 | ZC12FXMMDXX | 8F MPO (kadın) MPO (erkek) Fiber Optical Attenuator (1-20dB) |
| 7237014 | ZC11FXNNDXX | 12F MPO (kadın) MPO (erkek) Fiber Optical Attenuator (1-20dB) |
| 7237015 | ZC11FXOODXX | 24F MPO (kadın) MPO (erkek) Fiber Optical Attenuator (1-20dB) |
