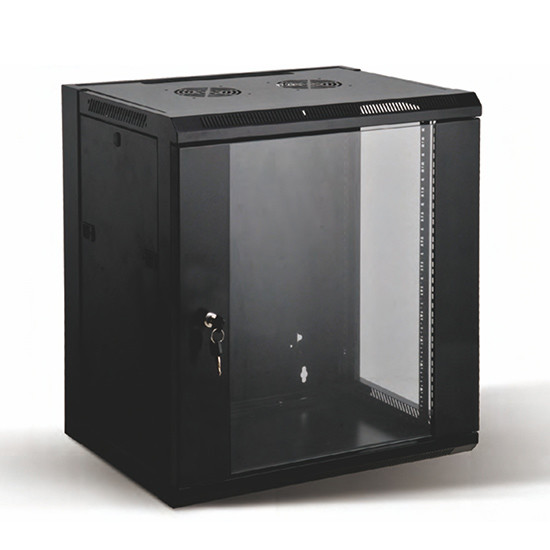

Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı

Temel bilgi
Menşe yeri: Çin
Marka adı: Zion communication
Model numarası: SE Duvar Tipi Rack Kabinet
Min sipariş miktarı: 20 adet
Ambalaj bilgileri: 10 Adet / Plastik Poşet
Teslim süresi: Normalde mevduat aldıktan sonra 25 gün.
Ödeme koşulları: T/T
Yetenek temini: Limit yok
Detay Bilgi
Malzemeler: SPCC Soğuk Haddelenmiş Çelik Kalınlık: 1.2/1 .5mm
Diğerleri: 1.2MM Statik Yükleme: 60Kg

Ürün Açıklaması

Teknik veri

Malzemeler:
· SPCC Soğuk Haddelenmiş Çelik; · diğerleri: 1,2 mm.
· Kalınlık: Montaj profili: 1.2/1 .5mm;
Renk:
· ZCSE.■■■■.■■.0■■: RAL7035.
· ZCSE.■■■■.■■.1■■: RAL9004.
Yükleme kapasitesi:
· Statik yükleme:60KG.

UYUMLULUK (Referans Standardı)

· ANSI/EIA RS-310-D ile uyumlu

· IEC60297-2

· DIN41494;KISIM1;DIN41494; BÖLÜM7.

Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı 0

Özellik

Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı 1

· Yassı paketleme ve patent çerçevesi, paketleme süresi 5 dakikadan azdır, düz paket olduğunda yaklaşık 1/3~ 1/4 monte edilmiş orijinal hacim.

· Hem üst kapaktan hem de alt panelden kablo girişi.

· Çelik ön kapı, kapının açılma yönü değiştirilebilir, ön kapının dönüş açısı 180 derecenin üzerindedir.

· Farklı opsiyonel kapı stili

· Duvara monte panel, montaj kolaylığı, içeriden vida ile kilitli, çalınmasını veya yanlışlıkla düşmesini önlüyor.

· Düz yan panel, kolay kurulum.

· Montaj profilinin montaj derinliği değiştirilebilir.

· 19″ standart kurulum.



Bağlantı Elemanını Kurabilir

Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı 2



Kordon Tanımı

Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı 3 Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı 4

Ana bölüm

G/G Şartname miktar Malzeme Yüzey Açıklama
1 Arka çerçeve 1 SPCC t1.0 Elektrostatik toz boyalı ·····
2 Yan çerçeve 2 SPCC t1.0 Elektrostatik toz boyalı ·····
3 Kapak 1 SPCC t2.0 Elektrostatik toz boyalı ·····
4 Alt 1 SPCC t1.0 Elektrostatik toz boyalı ·····
5 Ön çerçeve 1 SPCC t1.0 Elektrostatik toz boyalı Sonraki sayfaya bakın
6 Ön kapı 1 5MM sertleştirilmiş cam
kapı/SPCC t1.2
Elektrostatik toz boyalı istek üzerine mevcuttur
7 Yan panel 2 ····· Elektrostatik toz boyalı ·····
8 19" raylar 2 SPCC t1.0 Elektrostatik toz boyalı <15U Düşünce : 1.2mm
>= 15U Düşünce:1.5mm
A M6 vida ve somunlar 10 Çelik renk çinko 12U üzeri için 20 adet
B Trox takımları 1 Çelik Siyah ·····

Şartname:

Şirket Numarası Parça Numarası. RU Genişlik
(mm)
Derinlik(D)
(mm)
Yükseklik (H)
(mm)
Ses
(CBM)
20GP
(PCS)
40GP
(PCS)
CKD
paketleme parçası
7243301 ZCSE.5406.SESC 6 570 450 370 0.04317 672 672 1
7243302 ZCSE.5606.SESC 600 0.03553 542 542 2
7243303 ZCSE.5409.SESC 9 570 450 500 0.05117 567 567 1
7243304 ZCSE.5609.SESC 600 0.05757 504 504 1
7243305 ZCSE.5412.SESC 12 570 450 635 0.06397 453 453 1
7243306 ZCSE.5612.SESC 600 0.06397 453 453 1
7243307 ZCSE.5415.SESC 15 570 450 770 0.0768 378 378 1
7243308 ZCSE.5615.SESC 600 0.0768 378 378 1
7243309 ZCSE.5418.SESC 18 570 450 900 0.0896 324 324 1
7243310 ZCSE.5618.SESC 600 0.0896 324 324 1
7243311 ZCSE.5422.SESC 22 570 450 1080 0.1067 272 272 1
7243312 ZCSE.5622.SESC 600 0.1067 272 272 1
7243313 ZCSE.5427.SESC 27 570 450 1305 0.128 227 227 1
7243314 ZCSE.5627.SESC 600 0.128 227 227 1
Öneri: Aşırı yük nedeniyle SE duvara monte dolabın 40HQ konteynere tam olarak yüklenmesini önermiyoruz.

Montaj Taslağı

Şeffaf Pencere SPCC Soğuk haddelenmiş çelik SE Duvar Tipi Raf Dolabı 5
