| Menşe yeri: | Çin |
|---|---|
| Marka adı: | Zion communication OR OEM |
| Sertifika: | ISO, CE, RoHS, UL |
| Model numarası: | RF Oluklu Koaksiyel Kablo |
| Min sipariş miktarı: | 1 km |
| Ambalaj bilgileri: | 100M, 300M, Ahşap Makara, Karton |
| Teslim süresi: | 25 iş günü |
| Ödeme koşulları: | T/T, L/C |
| Yetenek temini: | 1000KM / Ay |
| İç İletken: | Bakır Kaplı Alüminyum Tel | yalıtım: | köpüklü PE |
|---|---|---|---|
| Dış İletken: | Helisel Oluklu Bakır Boru | Ceket: | PE, Siyah |
| Tepe Güç Derecesi: | 15,6 kW | <i>Max.</i> <b>Maks.</b> <i>operating frequency</i> <b>çalışma frekansı</b>: | 10.2 GHz |

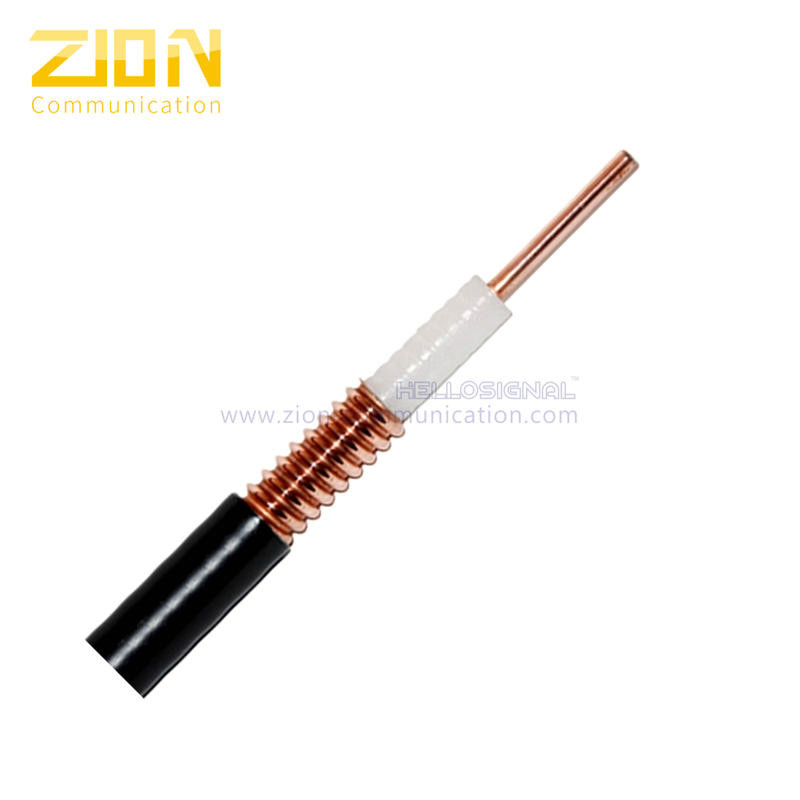

| 1/2 "Süper Esnek Helisel Oluklu Bakır Boru RF Koaksiyel KabloNO.7101105 | ||||||||
| İnşaat Parametreleri: | ||||||||
| İç İletken | 3.58±0.03mm Bakır Kaplı Alüminyum Tel | |||||||
| yalıtım | 9.90±0.20mm Köpüklü PE | |||||||
| Dış İletken | 12.0±0.20mm Helisel Oluklu Bakır Boru | |||||||
| Ceket | 15,70±0,20 mm PE, Siyah | |||||||
| Elektriksel özellikler: | ||||||||
| kapasitans | 83 pf/dk |  |
||||||
| İç direnç | 50 ±2 Ω | |||||||
| yayılma hızı | %81 | |||||||
| Tepe Güç Değeri | 15.6 kW | |||||||
| Maks.Çalışma Frekansı | 10.2 GHz | |||||||
| Yalıtım Dayanımı | >10000 MΩ.km | |||||||
| DC Arıza Gerilimi | 2500 V | |||||||
| Ceket Kıvılcım Test Gerilimi | 5000 Vrms | |||||||
| İç İletken DC Direnci | 2,97 Ω/km | |||||||
| Dış İletken DC Direnci | 6,30 Ω/km | |||||||
| Ekranlama Zayıflaması | ≥120dB | |||||||
| VSWR'ye Karşı | ||||||||
| 30MHz-3000MHz | ≤ 1,15 | |||||||
| 3000MHz-4000MHz | ≤ 1,15 | |||||||
| 4000MHz-5000MHz | ≤ 1,20 | |||||||
| PIM | ||||||||
| İntermodülasyon (3. sıra, 2*20W) | ≤ - 160 dBc | |||||||
| Mekanik özellikler: | ||||||||
| Bükülme Yarıçapı (Tek Büküm) | 25 mm | |||||||
| Bükülme Yarıçapı (Tekrarlanan Büküm) | 55 mm | |||||||
| eğilme momenti | 2,5 Nm | |||||||
| Düz plaka ezilme mukavemeti | 12 N/mm | |||||||
| Gerilme direnci | 750K | |||||||
| Mekanik özellikler: | ||||||||
| PE Ceket | LSZH Ceket | |||||||
| Kurulum Sıcaklığı | -40 ℃ ila +60 ℃ | -20 ℃ ila +60 ℃ | ||||||
| Çalışma sıcaklığı | -55 ℃ ila +85 ℃ | -30 ℃ ila +80 ℃ | ||||||
| Depolama sıcaklığı | -70 ℃ ila +85 ℃ | -30 ℃ ila +80 ℃ | ||||||
| Zayıflama (20 ℃): | ||||||||
| Frekans (MHZ) | Zayıflama (dB/100m) | Ortalama Güç (KW) | ||||||
| 200 | 4.60 | 1.53 | ||||||
| 450 | 7.04 | 1.00 | ||||||
| 800 | 9.57 | 0,74 | ||||||
| 900 | 10.20 | 0,69 | ||||||
| 1800 | 14.90 | 0,47 | ||||||
| 2000 | 15.80 | 0.45 | ||||||
| 2200 | 16.70 | 0.42 | ||||||
| 2500 | 17.90 | 0.39 | ||||||
| 2700 | 18.80 | 0,38 | ||||||
| 3000 | 19.90 | 0,36 | ||||||
| 3400 | 21.40 | 0,33 | ||||||
| 4000 | 23.50 | 0.30 | ||||||
| 5000 | 26.80 | 0,26 | ||||||
| 6000 | 29.80 | 0,24 | ||||||
| Maksimum zayıflama değeri, nominal zayıflama değerinin %105'i olacaktır. | ||||||||
| Standartlar ve Sipariş Bilgileri: | ||||||||
| Yangına dayanıklı | IEC 60754-1,-2;IEC 60332-1,-2;IEC 61034-1,-2;IEC 60332-3-24 | |||||||
| RoHS | Uyumlu RoHS 2011/65/EU | |||||||
| Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | |||||||
| İşaretleme | HELLOSIGNAL 1/2" Süper Esnek RF KOAKSİYEL KABLO ××× M | |||||||
