İç İletken: | Oluklu Bakır Boru | yalıtım: | köpüklü PE |
---|---|---|---|
Dış İletken: | Halka Şeklinde Oluklu Bakır Boru | Ceket: | PE, Siyah |
Tepe Güç Derecesi: | 310 kW | tepe gerilimi: | 5,6 KV |

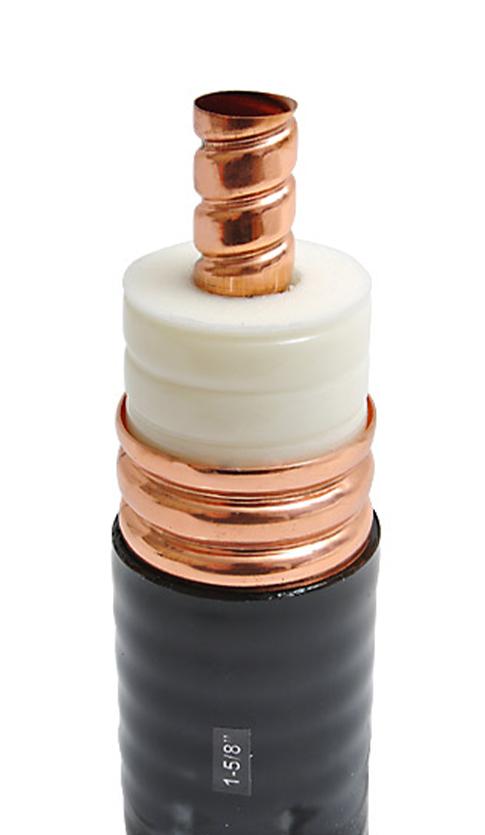

1-5/8" RF Oluklu 50 ohm koaksiyel kablo NO.7101114 |
||
İnşaat Parametreleri: | ||
İç İletken | 17.30±0.15mm Oluklu Bakır Boru | |
yalıtım | 42.50±0.30mm Köpüklü PE | |
Dış İletken | 46.50±0.20mm Halka Şeklinde Oluklu Bakır Boru | |
Ceket | 49,50±0,30 mm PE, Siyah | |
Kılıf Kalınlığı | > 1.30mm | |
Başvuru | ||
Elektriksel özellikler: |
||
kapasitans | 76 pF/dk | |
İç direnç | 50 Ω | |
yayılma hızı | 0,88 | |
Tepe Güç Değeri | 310 kw | |
Tepe Gerilimi | 5,6 KV | |
Yalıtım Dayanımı | >10000 MΩ.km | |
Yalıtım Gerilimi | 15kV | |
İç İletken DC Direnci | 1,50 Ω/km | |
Dış İletken DC Direnci | 0,60 Ω/km | |
VSWR'ye Karşı | ||
800MHz-1000MHz | 1.15 | |
1700MHz-2500MHz | 1.15 | |
2500MHz-2700MHz | 1.15 | |
Mekanik ve Çevresel Özellikler: | ||
Bükülme Yarıçapı (Tek Büküm) | 280 mm | |
Bükülme Yarıçapı (Tekrarlanan Büküm) | 500 mm | |
Çalışma Sıcaklığı Aralığı | -55 ila +85 ℃ | |
Kablo Ölçüleri | 49,50±0,30 mm | |
Zayıflama (20 ℃): | ||
Frekans (MHZ) | Zayıflama (dB/100m) | Ortalama Güç(KW) |
200 | 1.08 | 11.80 |
450 | 1.86 | 7.45 |
800 | 2.60 | 5.34 |
900 | 2,78 | 4.97 |
1000 | 2,89 | 4.68 |
1500 | 3.6 | 4.25 |
1800 | 4.22 | 3.26 |
2000 | 4.51 | 3.05 |
2200 | 4.79 | 2,87 |
2500 | 5.19 | 2,64 |
2700 | 5.42 | 2.43 |
Sipariş Bilgileri: | ||
İşaretleme | HELLOSIGNAL 1 5/8" RF KOAKSİYEL KABLO ××× M | |
paket | Ahşap Tamburda İstenilen Boy | |
Teslimat süresi | Depozitoyu aldıktan sonra normalde 25 gün. | |
Marka | HELLOSIGNAL® VEYA OEM |
