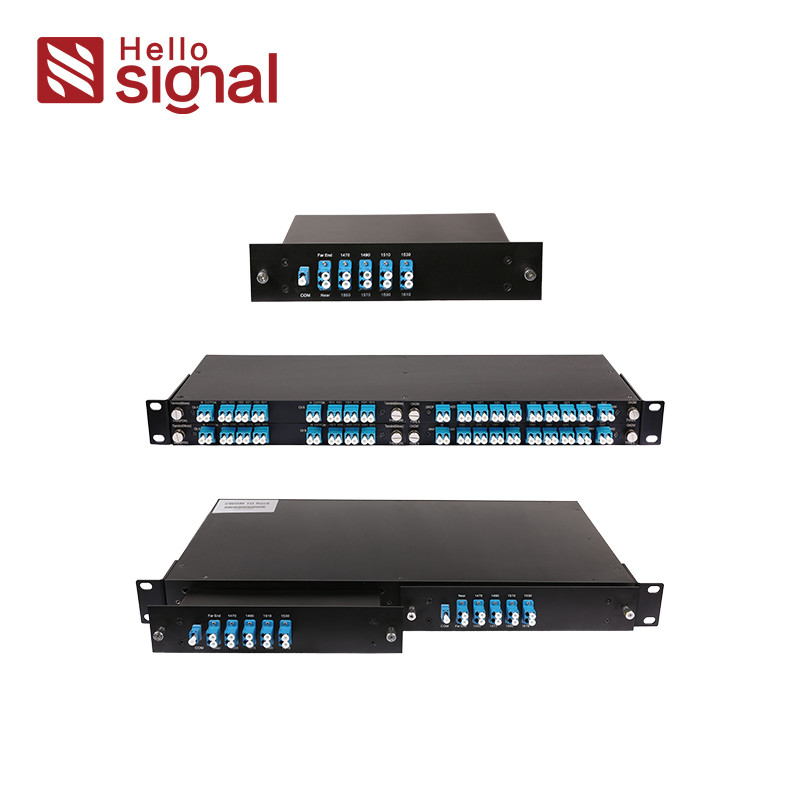

100G 200G DWDM OADM Modülü, optik ağlar için düşük yerleştirme kaybı ve yüksek kanal izolasyonu ile ITU Şebekesi

Temel bilgi

Menşe yeri:	Çin
Marka adı:	HELLOSIGNAL

Min sipariş miktarı:	Limit yok
Ambalaj bilgileri:	10 Adet / Plastik Poşet
Teslim süresi:	Normalde 10 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	Limit yok

En iyi fiyat Şimdi başvurun

Detay Bilgi

Merkez dalga boyu (NM):	İTÜ Izgarası	Kanal Aralığı (GHz):	100 /200
Yönlülük (dB):	≥45	Dönüş Kaybı (DB):	≥45
Maksimum Güç Taşıma (mW):	300
Vurgulamak:	İTÜ Grid DWDM OADM Modülü , Düşük Ekleme Kaybı Optik Ekle-Bırak Çoklayıcı , Yüksek Kanallı İzolasyon Dalga Boyu Bölmeli Çoklayıcı

Ürün Açıklaması

100G, 200G DWDM OADM Modülü (4,8 Kanal)

DWDM Teknolojisine Genel Bakış

ITU kanal aralığı
Düşük ekleme kaybı
Geniş geçiş bandı
Yüksek kanal izolasyonu
Yüksek kararlılık ve güvenilirlik
Optik yolda epoksi içermez

100G/200G DWDM OADM Modülü Özellikleri ve Uygulamaları

Özellikler	Uygulamalar
ITU kanal aralığı Düşük ekleme kaybı Geniş geçiş bandı Yüksek kanal izolasyonu Yüksek kararlılık ve güvenilirlik Optik yolda epoksi içermez	Kanal ekleme/bırakma DWDM ağı Dalga boyu yönlendirmesi Fiber optik amplifikatör CATV fiberoptik sistemi

Performans Özellikleri

Parametre	4 Kanal	8 Kanal
Merkez Dalga Boyu (nm)	ITU Izgarası
Kanal Aralığı (GHz)	100 /200
Kanal Geçiş Bandı (@-0.5dB bant genişliği) (nm)	≥0.22(10OG)/ ≥0.5(200G)
Ekleme Kaybı (dB)	ln--Drop@drop: 2.0 Ekle--Out@add: 2.0 ln--Out@other: 2.5	ln--Drop@drop: 3.2 Ekle--Out@add: 3.2 ln--Out@other: 5.0
İzolasyon @Ekle/Bırak Kanalı (dB)	Bitişik: ≥30 Bitişik Olmayan: ≥40
Ekleme Kaybı Sıcaklık Duyarlılığı (dB)	≤0.5
Dalga Boyu Sıcaklık Kayması(nm/℃)	≤0.001
Polarizasyona Bağlı Kayıp (dB)	≤0.2
Polarizasyon Modu Dağılımı (ps)	≤0.1
Yönlülük (dB) (Girişten eklemeye, Çıkıştan bırakmaya, eklemeden bırakmaya)	≥45
Geri Dönüş Kaybı (dB)	≥45
Maksimum Güç Kullanımı (mW)	300
Çalışma Sıcaklığı (℃)	-10~+70
Saklama Sıcaklığı (℃)	-40~+85
Paket Boyutu (mm)	L100 x G80 xY10	L120 x G80 x Y18

Yukarıdaki özellikler konektörsüz cihazlar içindir. Özellikler haber verilmeksizin değişebilir.

Sipariş Bilgileri

CWDM	Kanal Aralığı	Kanal Sayısı	1. Kanal	Paket	Fiber Çapı	Fiber Uzunluğu	Konektör
	1=100G Izgara 2=200G Izgara	04=4 Kanal 08=8 Kanal	21=Ch21 ... 34=Ch34 ... 60=Ch60 ...	1=ABS Kutu Modülü 2=Raf montajı 3=LGXBoX 4=Ekleme Kutusu 5=Belirtin	0=250μm 1=900μm 2=2.0mm 3=3.0mm	1=1m 2=2m S=Belirtin	O=Yok 1=FC/APC 2=FC/UPC 3=SCI/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST s=Belirtin
