Fiber yama paneli Çizim

Uygulama

• Optik Ağ Çerçeve Yönetim Sistemi
• FTTX projesi
• Veri işleme merkezleri/Kablolu televizyon (CATV)
• Fiber optik sistemlerdeki diğer uygulamalar

Özellikleri

• Standart boyut, hafif ağırlık ve makul yapı

• Soğuk olarak yuvarlanan çelikten, statik yayılan plastikten, küçük boyutlu, zarif ve kullanımı kolay

• Kurdele ve tek lif için uygundur

• Kutunun kurulum ve söküm için kullanışlı olan bir çubuğu vardır

• Farklı adaptör arayüzü için farklı panel plakası

• Yer tasarrufu için kompakt tasarım

• Yönetimi ve işletilmesi kolay

• Kutu benzersiz bir yapıya sahiptir, makul bir şekilde düzenlenmiştir ve çalıştırmak için yeterli yer vardır

• Kapalı tip, suyun etkili bir şekilde girmesini önleyebilecek mükemmel bir mühürleme performansına sahiptir.

Ürün Tanımı

• Fiber Optic Patch paneli, FTTH Ağı'ndaki optik fiber bağlantılarını dağıtmak ve korumak için kullanılan bir tür fiber optik yönetim ürünüdür.Çeşitli optik fiber sistemlerinin dağıtım ve terminal bağlantısı için kullanılabilirBu üniteler en yaygın dağıtım gereksinimlerine uyan boyutlarda mevcuttur.
• OMC, yüksek kaliteli, mikro boyutlu bir fiber optik yama panelisidir. Kaliteli soğuktan valye çelik levhalardan yapılmış ve statik plastik püskürtme işleminden geçirilmiştir.SC/LC/FC/ST/E2000/MPO adaptörünü monte etmek için kullanılabilir, kutu iç duvara ve terasına monte edilebilir.
• Rack Mount Fiber Optic Patch Panel, 19 inç boyutta ve modüler bir tasarım.Fiber optik terminallerine kolay erişim ve yönetim için düşük profilli çözümBu Patch Panel, gevşek lif depolama bobinleri ve Splicing tepsisi ile donatılmıştır.Her bir kabın ön ve arka kesilebilir metal kapakları hızlı ve kolay montaj ve bakım için vardır.

Spesifikasyon

• Şirket kodu: 7244203
• Malzeme: CRS Soğuk olarak yuvarlanmış çelik
• Kabin Tipi: 19 inç raklı montaj
• Kurulum: Standart EIA 19 inç raf
• Uyumlu: TIA/EIA-568-C.3
• Bağlantı bağlantısı: 2 24 bağlantı SC/FC/ST/LC/ST/E2000/MPO
• Boyutlar (HxWxD): 482*245*44.5mm
• Uygulama: Telekomünikasyon
• Doğum yeri: ZheJiang, Çin
• Marka: HELLOSIGNAL® veya OEM
• Teslimat süresi: Normalde depozito aldıktan sonra 25 gün.
• MOQ: 50pcs

Tam yüklü aksesuarlar:

Zion İletişim'in Sıcak Fiber yama paneli

• 7244201 ZCL20X0: 1U 19 "Boş Sabit Rack montaj Fiber yama paneli
• 7244202 ZCL40X0: 2U 19 "Boş Sabit Rack montaj Fiber yama paneli

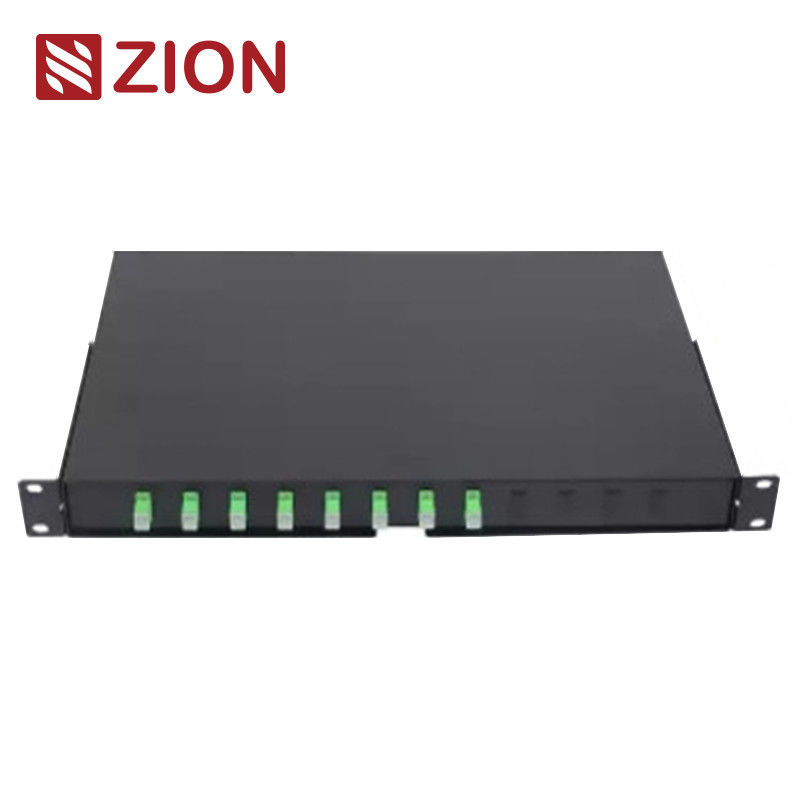

• 7244203 ZCL2XX11:1U 19 "Tam yüklü Sabit raf montaj Fiber yama paneli
• 7244204 ZCL4XX11:2U 19 "Tam yüklü Sabit raf montaj Fiber yama paneli
• 7244205 ZCL30X0: 1U 19 "Boş Kaydırma Ray Rack montaj yama paneli
• 7244206 ZCL50X0: 2U 19 "Boş Kaydırma Ray Rack montaj yama paneli
• 7244207 ZCLT0X0: 3U 19 "boş kaydırma raylı raf montaj yama paneli
• 7244208 ZCL3XX11:1U 19 "Tam yüklü kaydırma rayı Rack montaj yama paneli
• 7244209 ZCL50X11:2U 19 "Tam yüklü kaydırma raylı raf montaj yama paneli
• 7244210 ZCLT0X11 3U 19 "tam yüklü kaydırma raylı raf montaj yama paneli
• 7244211 ZCL80X0: 1U 19 "Boş Kaydırma Çekmece Rack montaj yama paneli
• 7244212 ZCL8XX11: 1U 19 "tam yüklü kaydırma çekmece raf montaj yama paneli
• 7244213 ZCLP0X0: 1U 19 "Boş Yan Çek Rack montaj Patch panel
• 7244214 ZCLPXX11: 1U 19 "Tam yüklü Yan Çek Rack montaj Patch panel

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

	1U UHD MPO/MTP-LC 144F Tam kapak Sabit raklı Patch panel-12 kasetleri (7236061)
	2U UHD MPO/MTP-LC 288F Tam kapak Sabit raklı yama paneli-24 kaset (7236062)
	4U UHD MPO/MTP-LC 576F Tam kapak Sabit raklı yama paneli-48 kaset (7236063)
	1U UHD MPO/MTP-LC 96F Tam kapak Sabit raklı Patch panel-4 kasetleri (7236064)
	3U UHD MPO/MTP-LC 288F Tam kapak Sabit raf monte edilmiş Patch panel-12 kasetleri (7236065)
	4U UHD MPO/MTP-LC 384F Tam kapak Sabit raklı Patch panel-16 kasetleri (7236066)
	1U FHD MPO&MTP-LC 72F Kaydırma Ray Rack montaj yama paneli-Modüler tasarım (7236067)
	1U FHD MPO&MTP-LC 96F Standart sabit raf montaj yama paneli Max-4 modülleri türü ((7236068)
