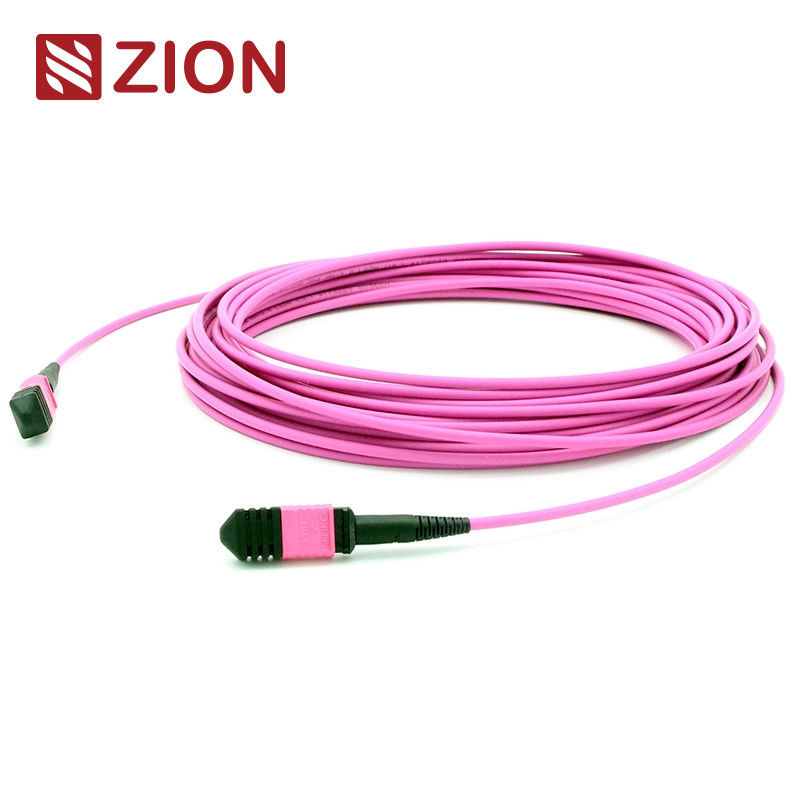

12 Fiber MPO Dişi - MPO Dişi OM4 3.0mm LSZH MPO Yama Kablosu
Veri merkezi ve fiber optik uygulamalarında güvenilir, yüksek performanslı bağlantılar için tasarlanmış, her iki ucunda MPO konnektörleri bulunan OM4 çok modlu fiberlere sahip yüksek yoğunluklu MPO yama kablosu.
Ürün Bilgileri
Siyon Kodu: ZCM1128HMA1X
Genel Bakış
MPO (Çoklu Fiber Push On) konektörü, veri merkezlerinde, bina fiber bağlantılarında ve optik alıcı-vericiler (40G, 100G, QSFP+) gibi cihazlar için dahili optik ekipman bağlantılarında yaygın olarak kullanılan yüksek yoğunluklu, çok çekirdekli bir fiber konektördür. Bu yama kablosu 10G/40G/100G'ye kadar veri hızlarını destekler ve yüksek yoğunluklu ortamlarda hızlı dağıtım için idealdir.
Standartlar ve Uyumluluk
- Standartlar: IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C ve JIS C5982
- Uygulamalar: IEEE 802.3 (40G, 100G) ve 10G Fiber Kanal uyumlu
Temel Özellikler
- Güvenilir bağlantılar için Düşük Ekleme Kaybı, Yüksek Geri Dönüş Kaybı
- 4, 8, 12 ve 24 fiber düzeneklerinde Çoklu Fiber Bağlantı
- Hem yuvarlak hem de oval kablo türlerini destekleyen Sağlamlaştırılmış Tasarım
- Toplu sonlandırma ve kolay değiştirme için esnek tasarım
- OM4 çok modlu fiberler için Renk Kodlu Aqua muhafaza
Optik Performans
- Ekleme Kaybı (MPO): Standart ≤0,6 dB (maks), ≤0,5 dB (tipik); Süper Düşük ≤0,35 dB (maks), ≤0,2 dB (tipik)
- Dönüş Kaybı: MPO konnektörleri için ≥25 dB
- Dayanıklılık: 200 çiftleşmeden sonra ≤0,3 dB değişim
- Çalışma Sıcaklığı: -40°C ila +85°C
Uygulamalar
- Veri Merkezleri: Yüksek yoğunluklu kablolama çözümleri
- Binaya Fiber: Verimli omurga bağlantıları
- Dahili Fiber Ekipmanı: Ara bağlantı kasetleri, bağlantı panelleri ve sağlamlaştırılmış çıkışlar
Ürün Özellikleri
Senko MPO için İtme Çekme Sekmesi
MPO-MPO 12F Fiber Patch Kablo Çizimi
Uzunluk Toleransı Özellikleri
| Metre cinsinden Toplam Uzunluk (L) | cm cinsinden Uzunluk Toleransı |
|---|
| 0 < L < 1 | +5/-0 |
| 1 < L < 10 | +10/-0 |
| 10 < Uzunluk < 40 | +15/-0 |
| 40 < L | +%0,5 x L/-0 |
MPO Polarite Bağlantı Yöntemleri
Polarite A Bağlantısı
Polarite MPO kabloları, bir konektörün 1. konumunun başka bir konektörün 1. konumuna karşılık geldiği anahtar yukarı, anahtar aşağı tasarımını kullanır. Bir uçta AB dubleks ara kablolar ve diğer uçta AA dubleks ara kablolar gerektirir.
Polarite B Bağlantısı
Polarity B MTP kabloları, bir konektörün 1. konumunun başka bir konektörün 12. konumuna karşılık geldiği anahtar yukarı, anahtar yukarı tasarımı kullanır. Her iki uçta da AB dubleks bağlantı kablosu gerektirir.
Polarite C Bağlantısı
Polarity C MPO kabloları, dahili fiber çaprazlı anahtar yukarı, anahtar aşağı tasarımını kullanır ve bir konektörün 1. konumunun başka bir konektörün 2. konumuna karşılık gelmesini sağlar. Her iki uçta da AB dubleks bağlantı kablosu gerektirir.
Not:Polarite türü, adlandırma kurallarında belirtilir - Polarite A, Polarite B veya Polarite C.
İlgili Ürünler
| Resim | Ürün Açıklaması | Kategori |
|---|
| MPO Dişi MPO Dişi SM 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MPO Dişi MPO Dişi SM 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MPO Dişi MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MPO Dişi MPO Dişi OM3 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MPO Dişi MPO Dişi OM4 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MPO Dişi MPO Dişi OM4 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MTP Dişi - MTP Dişi SM 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MTP Dişi - MTP Dişi OM3 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
| MTP Dişi - MTP Dişi OM3 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre | MPO-MTP Bağlantı Kablosu, MTP/MPO, Optik Bileşenler, Optik Ağ İletişimi |
Ambalajlama
Bu fiber optik kablo paketi iyi korunmaktadır ve varsayılan olarak OMC tarafından etiketlenmiştir. Standart karton boyutları: 34×22×15 cm; 44×34×24cm; 54×39×34 cm. Karton seçimi miktara bağlıdır. Özel ambalaj mevcuttur.
OEM/ODM Hizmetleri
- Kablo rengi, baskı ve kılıf malzemesi özelleştirmesi
- Konektör renk seçenekleri
- OEM Etiketi, Tanımlama halkası, kablo etiketleri, kutu tasarımı ve nakliye işaretleri
- Farklı kalite seviyeleri mevcut
