Ürün Tanımı:

BuMPO-MPO 12F Fiber Patch KablosuModern veri merkezi ortamları için tasarlanmış yüksek performanslı, yüksek yoğunluklu fiber optik çözümdür.Düşük yerleştirme kaybıGüvenilir veri aktarımı için yüksek geri dönüş kaybı.

Temel Özellikler:

• Bağlantı tipi: Her iki ucunda da MPO, IEC 61754-7'ye uygun.
• Lif Sayısı: 12 lif; ayrıca 24, 48, 72, 96 ve 144 liflerde de mevcuttur.
• Kablolu Ceket: Güçlü 3.0mm LSZH, güvenlik ve çevre uyumluluğunu sağlar.
• Polonya Seçenekleri:
  • Tek Mod (SM) APC: ≤0.35dB (Süper Düşük Kayıp), ≥60dB geri dönüş kaybı.
  • Multi-Mode (MM) PC: ≤0,6dB ekleme kaybı, ≥35dB geri dönüş kaybı.
• Dayanıklılık: Minimal performans değişiklikleri ile 200 çiftleşmeye dayanabilir.
• Çalışma sıcaklığı: -40°C'den +85°C'ye kadar, çeşitli ortamlar için uygundur.
• Renkli kodlu korumalar, lif türünü, cilayı ve bağlantı sınıfını kolayca tanımlamak için.

Başvurular:

• Veri Merkezleri: 10G, 40G ve 100G Ethernet (örneğin, 40G QSFP+ SR4, 100G QSFP28 SR4) destekleyen yüksek yoğunluklu omurga kablolamaları için idealdir.
• Fiber-to-the-Building (FTTB): Binalar içindeki optik ağları bağlamak için.
• Optik ekipman bağlantısı: Alıcılar, kasetler ve yama panelleri ile sorunsuz bir şekilde bütünleşir.

Standartlar ve Uyum:

• IEC 61754-7, IEC 61755 ve Telcordia GR-1435-CORE standartlarını karşılar.
• TIA-568-C yapılandırılmış kablolama sistemleriyle uyumludur.
• 40G ve 100G Ethernet için IEEE 802.3 gereksinimlerini destekler.

Neden MPO-MPO yama kablolarını seçiyorsunuz?

• Toplu imha bağlantıları ile basitleştirilmiş bir dağıtım.
• Yüksek yoğunluklu kurulumlar için ölçeklenebilirlik için ekonomik.
• Modüler kasetler aracılığıyla konektör türlerinde değişikliklere hızlı uyarlanabilirlik.

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

Senko MPO için Pull Tab'e bas

MPO-MPO 12F Fiber Patch Cord çizimi.

Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur

1Kutupluk bir bağlantı.

Polarite A MPO kabloları bir anahtar yukarı, anahtar aşağı tasarımı kullanır.
Bu nedenle, bir MTP kablosunu bağlantı için kullandığımızda, bu kablolar birbirine bağlanır.Bir ucunda A-B duplex yama kabloları ve diğer ucunda A-A duplex yama kabloları kullanmalıyızBu bağlantıda Rx1'in Tx1'e bağlanması gerektiğinden, eğer A-A dupleks yama kablosu kullanmazsak, polarite tasarım prensibine göre A MTP kablosu, lif 1'e lif 1 iletebilir.Yani Rx1 Rx1'e gönderebilir.Bu hatalara neden olabilir.

2Kutup B bağlantısı.

Polarite B MTP kabloları bir anahtarı kullanır. Bu nedenle, aşağıdaki resimde gösterildiği gibi, bir konektörün pozisyonu bir diğer konektörün pozisyonu 12'ye karşılık gelir.bağlantı için kutupluk B MTP kablosunu kullandığımızda, iki ucunda da bir A-B dupleks yama kablosu kullanmalıyız. anahtar yukarı anahtar yukarı tasarımı kutupluk çevirmek için yardımcı olduğundan, bu da fiber 1'i fiber 12'ye gönderir, yani Rx1 Tx1'e gönderir.

3Kutupluk C bağlantısı.

Polarite A MPO kabloları gibi, Polarite C MPO kabloları da bir anahtar yukarı, anahtar aşağı tasarımı kullanır.Bu da bir konektörün pozisyon 1'inin 2 pozisyonuna karşılık gelmesini sağlar.
Aşağıdaki resimde gösterildiği gibi, bağlantı için kutupluk C MTP kablosunu kullandığımızda, her iki ucunda da bir A-B dupleks yama kablosu kullanmalıyız.Çapraz lif tasarımı polariteyi tersine çevirmeye yardımcı olduğundan, bu da lif 1'in lif 2'ye aktarmasını sağlar, yani Rx1'in Tx1'e aktarmasını sağlar.

Not:Polarite türü aşağıdaki isimleme kurallarında bulunur-Polarity A;Polarity B;Polarity C

Zion İletişim'in Sıcak MPO Fiber Patch Kablosu

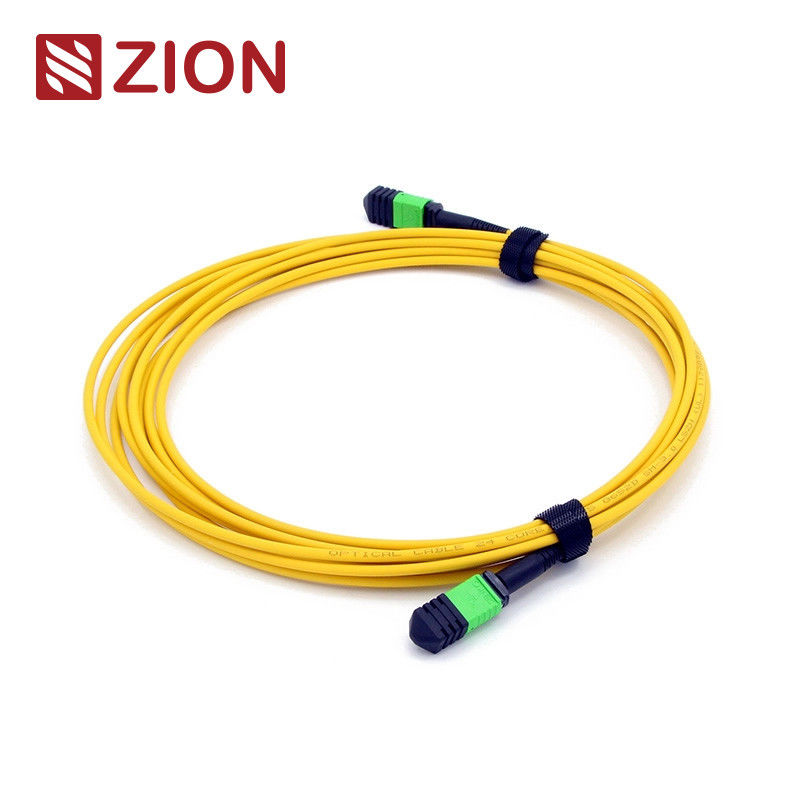

• 7236001: MPO Kadın ile MPO Kadın SM 3.0mm LSZH 12 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Yüksek performanslı 12-Fiber MPO Tek mod uygulamaları için kadın yama kablosu. 3.0mm LSZH ceketine sahip olan bu yama kablosu, yüksek yoğunluklu veri merkezi ortamları için idealdir ve 10G, 40G,ve 100G Ethernet bağlantıları.

• 7236002: MPO Kadın ile MPO Kadın SM 3.0mm LSZH 24 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Bu 24 Fiber MPO Female patch kablosu, veriler merkezinde omurga kabloları için mükemmel, yüksek hızlı veri aktarımı gerektiren tek modlu ağlar için tasarlanmıştır.100Gbps Ethernet'e kadar destek verir.

• 7236003: MPO Kadın MPO Kadın OM3 3.0mm LSZH 12 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
OM3 ağları için tasarlanmış 12 fiber MPO Kadın multimod yama kablosu. 3.0 mm LSZH ceket ile veri merkezlerinde ve kurumsal ağlarda 40G/100G Ethernet için optimal performans sağlar.

• 7236004: MPO Kadın ile MPO Kadın OM3 3.0mm LSZH 24 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Bu 24 fiber MPO Female OM3 yama kablosu, multimod ağlar için güvenilir performansla yüksek yoğunluklu bağlantı sağlar.

• 7236005: MPO Kadın ile MPO Kadın OM4 3.0mm LSZH 12 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Bu 12 Fiber MPO Kadın OM4 yama kablosuyla düşük kayıplı, yüksek yoğunluklu bağlantı deneyimi.

• 7236006: MPO Kadın ile MPO Kadın OM4 3.0mm LSZH 24 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Bu 24-Fiber OM4 yama kablosu, yüksek hızlı, yüksek yoğunluklu multimod uygulamaları için tasarlanmıştır. 3.0 mm LSZH ceket, veri merkezi ve kurumsal ortamlarda güvenlik ve güvenilirliği sağlar.

• 7236007: MTP Kadın MTP Kadın SM 3.0mm LSZH 12 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
3.0 mm LSZH ceketine sahip 12 fiber MTP Kadın tek modlu yama kablosu.

• 7236008: MTP Kadın MTP Kadın SM 3.0mm LSZH 24 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Bu 24 Fiber MTP Kadın yama kablosu, veri merkezlerinde yüksek yoğunluklu bağlantılar gerektiren tek mod uygulamaları için idealdir ve 100Gbps'e kadar Ethernet desteğine sahiptir.

• 7236009: MTP Kadın MTP Kadın OM3 3.0mm LSZH 12 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Çok modlu uygulamalar için tasarlanmış güvenilir bir 12 fiber MTP Kadın OM3 yama kablosu, kompakt yapılandırmalarda yüksek hızlı ağlar için düşük kayıp performansı sunar.

• 7236010: MTP Kadın MTP Kadın OM3 3.0mm LSZH 24 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Bu 24 Fiber MTP Kadın OM3 yama kablosu, veri merkezlerinde 40G ve 100G Ethernet için olağanüstü performans sunarak yüksek yoğunluklu multimod uygulamaları destekler.

• 7236011: MTP Kadın MTP Kadın OM4 3.0mm LSZH 12 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Ultra hızlı multimod ağlar için, bu 12 fiberli MTP Kadın OM4 yama kablosu dayanıklı bir LSZH ceket ile yüksek yoğunluklu, düşük kayıplı bağlantı sağlar.

• 7236012: MTP Kadın MTP Kadın OM4 3.0mm LSZH 24 Fiber Fiber Optic Patch Cord

Ürün Tanımı:
Çok modlu uygulamalar için optimize edilmiş 24 fiber MTP Kadın OM4 yama kablosu, yüksek yoğunluklu ortamlarda mükemmel performans ve güvenilirliği sağlar.

Paketleme

Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.

Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.

Paketleme özelleştirilebilir.

Sizin için OEM / ODM hizmeti

• Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
• OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
• Farklı kalite düzeyleri.
