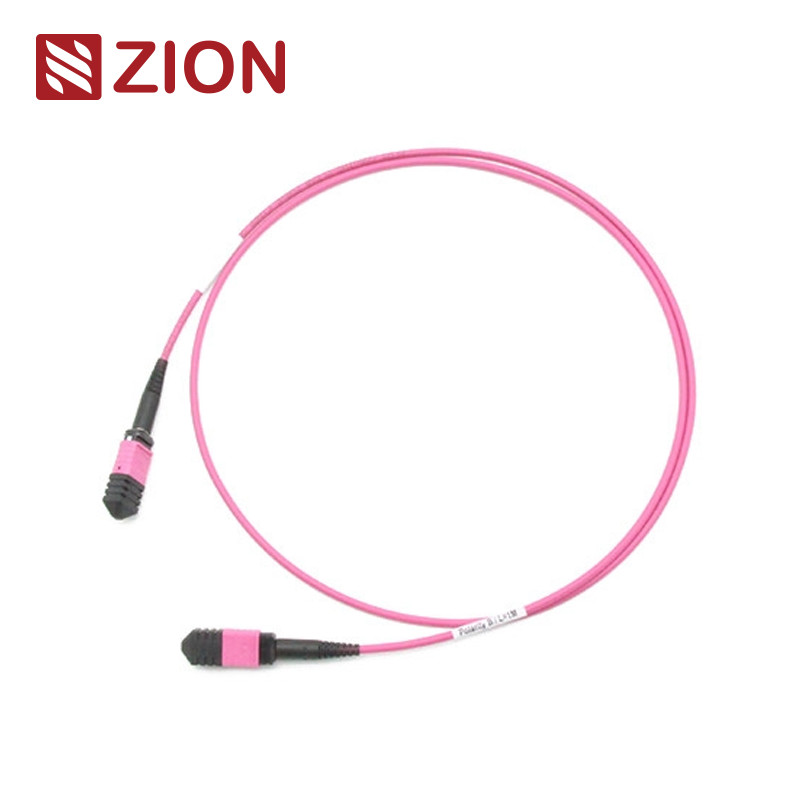

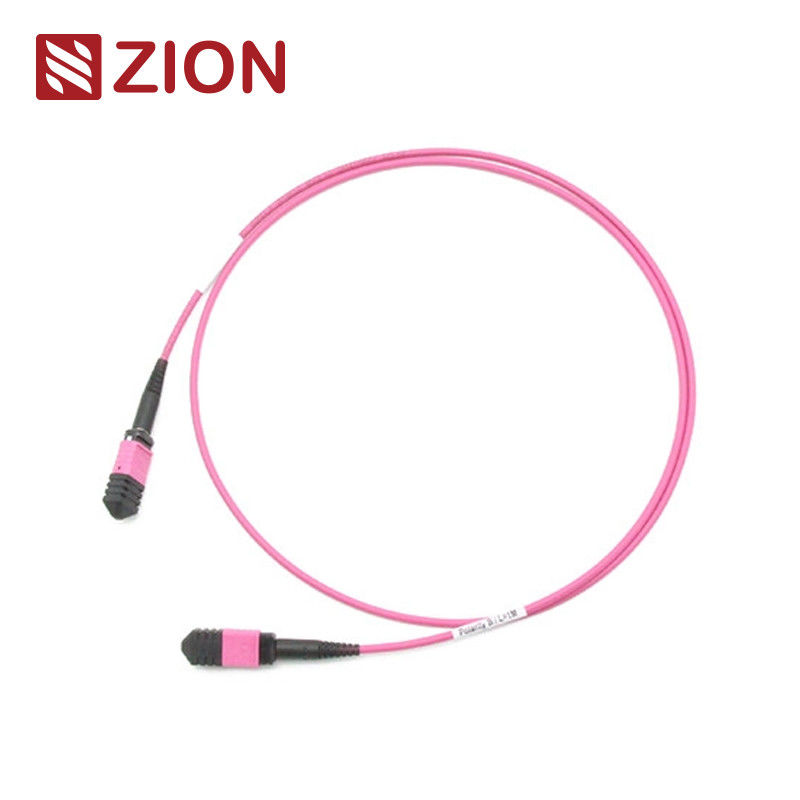

MPO Kadın MPO Kadın OM4 3.0mm LSZH 24 Fiber MPO Patch Cord Özel Ölçüler
Zion Kodu ve Açıklaması
Zion Kodu:ZCM1158HMA1X
Zion Açıklama:MPO Kadın MPO Kadın OM4 3.0mm LSZH 24 Fiber MPO Patch Cord Özel Ölçüler
MPO konektörü bir fiber konektör türüdür.MPO yüksek yoğunluklu fiber öncesi bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarında kullanılmaktadır., binaya optik fiber uygulaması ve optik alıcı ekipmanları içindeki iç bağlantı uygulamaları, örneğin optik cihaz, 40G, 100G, QSFP +.
MPO konektör türleri IEC 61754-7 yönetmeliklerine göre ayrılır: çekirdek numaraları (seçim numarası), erkek baş (Erkek, Dişi), kutupluk (PC veya APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. MPO Fiber Patch Cord, her iki ucunda MPO konektörü ile sonlandırılır. MPO Fiber Patch Cord, MPO modüllerini kalıcı bir bağlantı olarak bir araya getirir.MPO Fiber Patch Cord 12 adet ile mevcuttur., 24, 48,6072.96,144fibers. 10/40/100Gbps'e kadar veri merkezi çözümlerini destekler. Tipik olarak kasetler, paneller veya sağlam MPO fan-out'ları birbirine bağlamak için kabul edilirler,ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablosunun hızlı bir şekilde dağıtılmasını kolaylaştırmakAyrıca, MPO aynı zamanda çok esneklik ve rahatlık sağlar bir kez patch panellerde bağlantı stilini değiştirmek zorunda.Sadece yeni bir kaset kurmak yeni konektör stili ile yama panelinin çapraz bağlantı tarafında.
12F MPO-MPO Fiber Patch Cord, 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları ve yüksek yoğunluklu veri merkezi için tasarlanmıştır.
Bağlantılar Endüstriyel Standart
MPO Tek Mod Referansı:IEC 61754-7
MPO Single Mode Konutları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar+siyah bot (Süper düşük kaybı MPO)
MPO Multimode Referansı:IEC 61754-7
MPO Multimode Konut Ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Optik Özellikler
MPO-LC düz kemer kabloları için optik özellikler
Tek Mod (SM) - APC 8 derece cilalanmış
Multimode (MM) - PC Flat Polish
Genel Özellikler
- Dayanıklılık: 200 çiftleşmeden sonra tipik değişim < 0,3 dB
- Değişkenlik: ≤ 0,2 dB
- Çekim Gücü: > 70 N
- Plug-in Zamanları: ≤ 500
- Çalışma sıcaklığı: -40°C - +85°C
Özellikleri
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
- MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
- Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
- Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
- Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Uygulama
Tüm OMC'nin MPO Bağlayıcıları Senko / Nissin / Sumitomo'dan. MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajıdır.
- Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
- Binaya optik fiber
- Fiber ekipmanlarında iç bağlantı uygulaması.
İsimlendirme Kuralları ve Sipariş Onay Bilgisi:
Senko MPO için Pull Tab'e bas
MPO-MPO 12F Fiber Patch Cord çizimi.
| Toplam Uzunluk ((L) ((m) |
tolerans uzunluğu ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| % + 0,5% x L/-0 |
|
Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
Temel-24 Kutupluk Çözümü
Daha yüksek bant genişliğine olan artan talebi yakalamak için, 24 fiber MTP/MPO kablosu 100G ağına geçmeyi kolaylaştırmak için tanıtıldı.Aynı alanın 12 fiber kablosunun yoğunluğunu iki katına çıkarıyor., bu da fiber sayısını azaltır, daha az kablo yoluna ve hava akışını iyileştirmeye olanak sağlar.OMC, MTP/MPO gövde kablosu Tip A'yı (key-up-key-down) önerir.. Tip A ve Tip AF kaseti ile, artık A-A yama kablosuna gerek yoktur. Bağlantı yöntemi aşağıdaki resimde gösterilmiştir
Zion İletişim'in Sıcak Kök Kablosu
- 7236001 ZCM1122HIA1X: MPO Kadın MPO Kadın SM 3.0mm LSZH 12 Fiber MPO Patch Cord Custom Meters.
- 7236002 ZCM1152HIA1X: MPO Kadın MPO Kadın SM 3.0mm LSZH 24 Fiber MPO Patch Cord Custom Meters.
- 7236003 ZCM1127HLA1X: MPO Kadın'dan MPO Kadın'a OM3 3.0mm LSZH 12 Fiber MPO Patch Cord Custom Meters.
- 7236004 ZCM1157HLA1X: MPO Kadın'dan MPO Kadın'a OM3 3.0mm LSZH 24 Fiber MPO Patch Cord Custom Meters.
- 7236005 ZCM1128HMA1X: MPO Kadın'dan MPO Kadın'a OM4 3.0mm LSZH 12 Fiber MPO Patch Cord Custom Meters.
- 7236006 ZCM1158HMA1X: MPO Kadın'dan MPO Kadın'a OM4 3.0mm LSZH 24 Fiber MPO Patch Cord Custom Meters.
- 7236007 ZCM2122HIA1X: MTP Kadın MTP Kadın SM 3.0mm LSZH 12 Fiber MTP Patch Cord Custom Meters.
- 7236008 ZCM2152HIA1X: MTP Kadın MTP Kadın SM 3.0mm LSZH 24 Fiber MTP Patch Cord Custom Meters.
- 7236009 ZCM2127HLA1X: MTP Kadın MTP Kadın OM3 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçücüleri
- 7236010 ZCM2157HLA1X: MTP Kadın MTP Kadın OM3 3.0mm LSZH 24 Fiber MTP Patch Cord Custom Meters.
- 7236011 ZCM2128HMA1X: MTP Kadın MTP Kadın OM4 3.0mm LSZH 12 Fiber MTP Patch Cord Custom Meters.
- 7236012 ZCM2158HMA1X: MTP Kadın MTP Kadın OM4 3.0mm LSZH 24 Fiber MTP Patch Cord Custom Meters.
Paketleme
Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.
Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.
Paketleme özelleştirilebilir.
Sizin için OEM / ODM hizmeti
- Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
- OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
- Farklı kalite düzeyleri.
