Zion Kodu ve Açıklaması
Zion Kodu: ZCM2158HMA1X

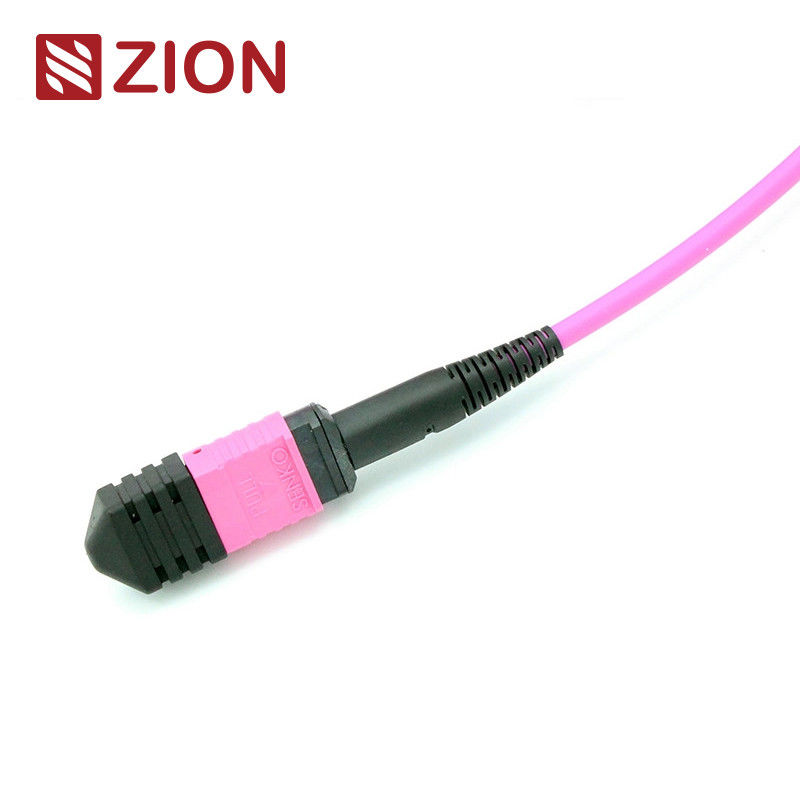

Zion Tanımı: MTP Kadın MTP Kadın OM4 3.0mm LSZH 24 Fiber MTP Kütük Kablosu Özel Ölçüler
MTP konektörü bir fiber konektör türüdür.MTP yüksek yoğunluklu fiber öncesi bağlantı sistemi, şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarında kullanılmaktadır., binaya optik fiber uygulaması ve optik alıcı ekipmanları içindeki iç bağlantı uygulamaları, örneğin optik cihaz, 40G, 100G, QSFP +.
MTP konektör türleri IEC 61754-7 yönetmeliklerine göre ayırt edilir: çekirdek numaraları (seçim numarası), erkek baş (Erkek, Dişi), kutupluk (PC veya APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. MTP Fiber Patch Cord kablosu her iki ucunda da MTP konektörü ile sonlandırılır. MTP Fiber Patch Cord, MTP modüllerini kalıcı bir bağlantı olarak bir araya getirir.Fiber Patch Kablolar 12 adet mevcuttur., 24, 48,6072.96,144fibers. 10/40/100Gbps'e kadar veri merkezi çözümlerini destekler. Tipik olarak kasetler, paneller veya sağlam MTP fan-out'ları birbirine bağlamak için kabul edilirler,ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablosunun hızlı bir şekilde dağıtılmasını kolaylaştırmak. Ayrıca, MTP aynı zamanda çok esneklik ve rahatlık sağlar bir kez patch panellerde konektör tarzını değiştirmek zorunda.Sadece yeni bir kaset kurmak yeni konektör stili ile yama panelinin çapraz bağlantı tarafında.
12F MTP-MTP Fiber Patch Cord, 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları ve yüksek yoğunluklu veri merkezi için tasarlanmıştır.
Bağlantılar Endüstriyel Standart
MTP Tek ModReferans:EIA/TIA-604-5
MTP Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)
MTP MultimodeReferans:EIA/TIA-604-5
MTP MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kayıp MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Optik Özellikler
Ekleme Kaybı (MTP) ((IEC 61300-3-34)Tek mod (APC)8 derece cilalanmış):Standart kayıp:≤0.75dB ((max), ≤0.50dB ((tipik);Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)
Ekleme Kaybı ((MTP)) ((IEC 61300-3-34)Multimode (PC)Yassı cilalama):Standart kayıp:≤0.6dB (max), ≤0.50 (tipik); Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)
Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Tek mod (APC 8 derece cilalı):≤0.3dB
Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimod (PC Düz cila):≤0.3dB
Geri dönüş kaybı (MTP)Tek mod (APC)8 derece cilalanmış):≥60dB(8 derecelik cilalama)
Geri dönüş kaybı (MTP)Multimode (PC)Yassı cilalama):≥25dB
Geri dönüş kaybı ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Geri dönüş kaybı ((LC/SC/FC/ST):≥35dB
Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)
Değişkenlik.: ≤0.2dB
Gir-çek testi: 500 kat, IL- Evet.0.5dB
Çekim gücü:> 70N
Bağlantı süreleri:> 600
Çalışma sıcaklığıTek mod (APC):-40°C ila +85°C
Özellikleri
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
- MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
- Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
- Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
- Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Uygulama
OMC'nin tüm MTP Bağlantıları Senko/Nissin/Sumitomo'dan. MTP Patch Cord, genellikle üç alanda kullanılan yüksek yoğunluklu kablo montajları gibidir.
- Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
- Binaya optik fiber
- Fiber ekipmanlarında iç bağlantı uygulaması.
Daha yüksek bant genişliğine olan artan talebi karşılamak için, 24 fiber MTP/MTP kablosu 100G ağına geçmeyi kolaylaştırmak için tanıtıldı.Aynı alanın 12 fiber kablosunun yoğunluğunu iki katına çıkarıyor., bu da fiber sayısını azaltır, daha az kablo yoluna ve hava akışını iyileştirmeye olanak sağlar.OMC, Tip A (key-up-to-key-down) MTP/MTP kablosunu önerir.. Tip A ve Tip AF kaseti ile, artık A-A yama kablosuna gerek yoktur. Bağlantı yöntemi aşağıdaki resimde gösterilmiştir
Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.
Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.
Paketleme özelleştirilebilir.
