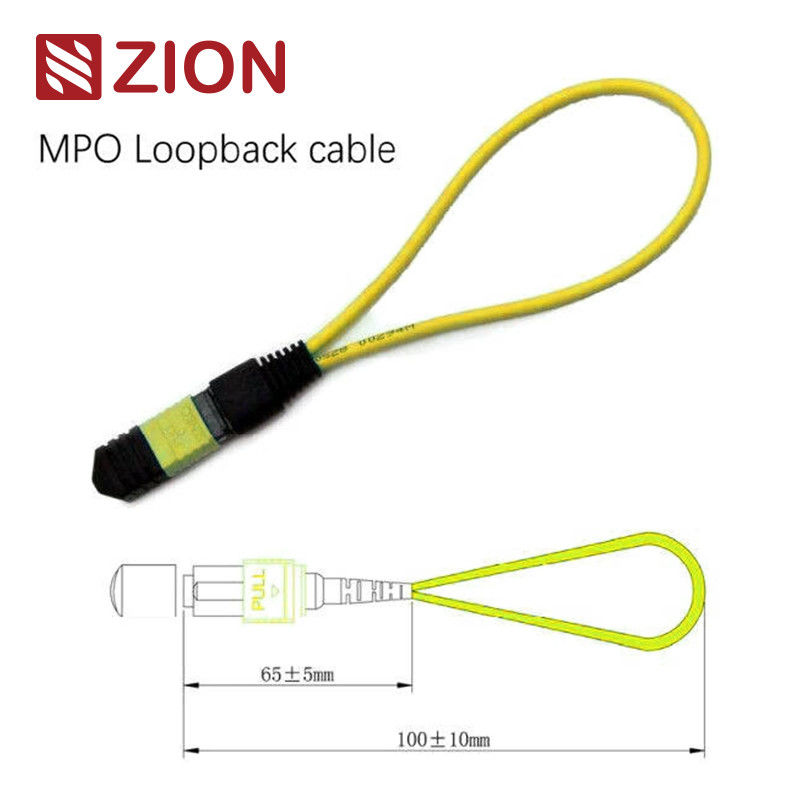

12 Fiber MPO Tek Modlu Fiber Optik Döngü Modülü/Kablo
12F MPO SM Fiber Optik Döngü Modülü/Kablo
Zion Kodu ve Açıklaması
Zion Kodu: ZCM1121HXA1
Zion Açıklaması: 12F MPO SM Fiber Optik Döngü Modülü/Kablo
MPO döngü, aynı konektör içinde sürekli bir ışık yolu oluşturmak için fiberin her iki ucunu bir MPO konektörüne bağlayan LOOPBACK yapılandırmasında MPO arka halka jumper'ları içerir. Bu, özellikle 40/100G ağ iletişiminde cihaz başlatma kapasitesinin ve alma hassasiyetinin test edilmesini sağlar. Sinyalleri döndürerek, çeşitli potansiyel sorunların tespit edilmesine yardımcı olur ve fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin etkili bir şekilde test edilmesini ve değerlendirilmesini kolaylaştırır.
Optik fiber döngüler, farklı test portu gereksinimlerine uyum sağlamak için çeşitli fiber yapılandırmalarına sahip 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörlerini barındırmak için birden fazla konfigürasyonda mevcuttur. 12F MPO Fiber Döngü Modülü, özellikle 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları için MPO arayüzlerine sahip alıcı-vericilerin doğrulanmasına ve test edilmesine olanak tanır.
MPO Döngü modülleri, iletim ve alma işlevlerini test etmek için döngüye alınmış sinyaller sağlar. Özellikle paralel optik 40G ve 100G ağlarında olmak üzere, test ortamlarında yaygın olarak kullanılırlar. Döngüler, MPO alıcı-verici arayüzlerinin Verici (TX) ve Alıcı (RX) konumlarını birbirine bağlamak üzere tasarlanmıştır. MPO döngüler, MPO trunk'larına ve yama kablolarına bağlanarak optik ağ segmentlerinin ekleme kaybı (IL) testini kolaylaştırır ve hızlandırır.
OMC, MPO ağ bileşenlerinin ve sistemlerinin yanma ve test edilmesi için kapsamlı bir MPO fiber optik döngü montajı serisi sunmaktadır. Bu MPO Döngü Montajları, telekomünikasyon ve veri iletişimi gereksinimlerini karşılayarak ağ ekipmanlarının verici yeteneğini ve alıcı hassasiyetini etkili bir şekilde test eder. Bu uygulamalarda maksimum yoğunluk için kompakt muhafazalarda paketlenirler.
Konektörler Endüstriyel Standart
MPO Tek Modlu Referansı: IEC 61754-7
MPO Tek Modlu Muhafaza Detayları: SM APC: Yeşil konektörler + siyah çizme (Standart Kayıp MPO)
SM APC: Sarı konektörler + siyah çizme (Süper Düşük Kayıp MPO)
MPO Çok Modlu Referansı: IEC 61754-7
MPO Çok Modlu Muhafaza Detayları:
OM1 & OM2 PC: Bej konektörler + siyah çizme (Standart Kayıp MPO)
OM3 & OM4 PC: Aqua konektörler + siyah çizme (Standart ve Süper Düşük Kayıp MPO)
OM3 & OM4 PC: Heather Violet konektörler + siyah çizme (Standart Kayıp MPO)
- IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu TIA-568-C'ye göre yapılandırılmış kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3
Malzeme Detayları
Optik Özellikler
Ekleme Kaybı:
SM(G657A1) < 1.0dB
Geri Dönüş Kaybı:
SM > 50dB
Takma-Çekme Testi:
500 kez, IL < 0.5dB
Çalışma Sıcaklığı:
-40℃ ila +80℃
Fiber Optik Döngü Testi
Bir döngü testi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün çalışmayı belirlemek veya arızalı ağ düğümlerini gidermek için aynı cihaza geri döngü yapmayı içerir. Fiber optik döngü testleri için, optik döngüler cihazların operasyonel güvenilirliğini doğrular. Veri iletimi için fiber optik döngü kabloları veya modülleri kullanılarak, cihaz tarafından yayılan sinyal, aktif bir bileşenin iletim (Tx) ucundan aynı bileşenin alma (Rx) ucuna geri döngülenir.
Uygulama
Fiber optik döngü testi, fiber optik alıcı-vericileri kontrol etmek için yaygın olarak kullanılır. Alıcı-vericiler ışık sinyallerini almak ve iletmek için iki porta sahip olduğundan, düzgün çalışmayı doğrulamak için bu portları test etmek önemlidir. Fiber optik döngü testi, alıcı-verici bakımı için en uygun yöntemi sağlar. Test süreci, lazer sinyalini verici portundan alıcı portuna geri yönlendirir. Daha sonra iletilen desen, aynı ve hatasız olduklarından emin olmak için alınan desenle karşılaştırılır.
- 40G veya 100G MPO/MPO arayüz alıcı-vericileri ile birlikte konumlandırılmıştır
- Döngü Modülü, fiber optik ağ ekipmanlarının iletim yeteneğini ve alıcı hassasiyetini test etmek için kullanılabilir.
Adlandırma Kuralları ve Sipariş Onay Bilgileri
Konektör ve Fiber Kanal
Polarite (Kanal Hizalaması)
Belirli bir Alıcı-Verici için Hangi Döngü Seçilmeli?
Bir fiber optik alıcı-verici için uygun döngüyü seçmek, arayüz tipini, cila tipini ve kablo tipini anlamayı gerektirir. Aşağıda, yaygın olarak kullanılan alıcı-vericiler için özetlenmiş bir seçim kılavuzu bulunmaktadır.
Sonuç
Bu kılavuz, en yaygın olarak kullanılan fiber optik alıcı-vericiler için belirli fiber döngü seçeneklerini tartışmaktadır. Burada bahsedilmeyen alıcı-verici modülleri için, arayüz tipi, fiziksel temas ve kablo tipi hakkında ayrıntıları belirleyerek uygun döngüyü belirleyebilirsiniz.
Zion Communication'ın Sıcak MPO Fiber Optik Döngüsü
- 7236013 ZCM1111HXA: 8F MPO SM Fiber Optik Döngü Modülü/Kablo
- 7236014 ZCM1121HXA: 12F MPO SM Fiber Optik Döngü Modülü/Kablo
- 7236015 ZCM1141HXA: 24F MPO SM Fiber Optik Döngü Modülü/Kablo
- 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optik Döngü Modülü/Kablo
- 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optik Döngü Modülü/Kablo
- 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optik Döngü Modülü/Kablo
- 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optik Döngü Modülü/Kablo
- 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optik Döngü Modülü/Kablo
- 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optik Döngü Modülü/Kablo
- 7236022 ZCM2111HXA: 8F MTP SM Fiber Optik Döngü Modülü/Kablo
- 7236023 ZCM2121HXA: 12F MTP SM Fiber Optik Döngü Modülü/Kablo
- 7236024 ZCM2141HXA: 24F MTP SM Fiber Optik Döngü Modülü/Kablo
- 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optik Döngü Modülü/Kablo
- 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optik Döngü Modülü/Kablo
- 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optik Döngü Modülü/Kablo
- 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optik Döngü Modülü/Kablo
- 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optik Döngü Modülü/Kablo
- 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optik Döngü Modülü/Kablo
Ambalaj
Bu fiber optik kablolar, OMC tarafından standart olarak etiketlenmiş ve işaretlenmiş, kolayca taşınabilen, iyi korunmuş ambalajlarda gelir. Standart karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir. Kullanılan özel karton, mal miktarınıza bağlıdır. Özel ambalaj mevcuttur.
Sizin İçin OEM/ODM Hizmeti
- Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektörün rengi
- OEM Etiketi, Tanımlama halkası, kablo etiketi, kutu, nakliye işaretleri
- Farklı kalite seviyeleri
|
