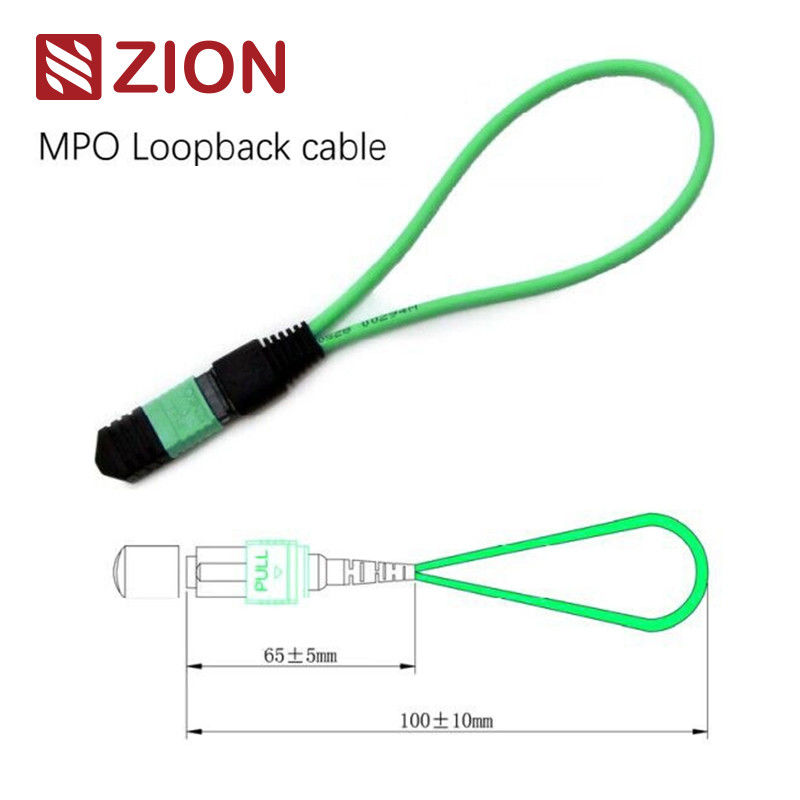

24 Fiber MPO 40/100G Ağ Testleri için Tek Modlu Fiber Optic Loopback Modülü

MPO döngü, aynı konektör içinde eksiksiz bir ışık yolu oluşturmak için fiberin her iki ucunu bir MPO konektörüne bağlayarak, DÖNGÜ yapılandırmasında MPO geri halka atlama hatlarını içerir. Bu, özellikle 40/100G ağ iletişiminde cihazın başlatma kapasitesinin ve alma hassasiyetinin test edilmesini sağlar. Sinyalleri döndürerek, çeşitli potansiyel sorunların tespit edilmesine yardımcı olur ve fiber ağlardaki bireysel bileşenlerin veya arayüzlerin etkili bir şekilde test edilmesini ve değerlendirilmesini kolaylaştırır.

Çeşitli konfigürasyonlarda mevcuttur, bu döngü modülleri, farklı test portu gereksinimlerine uyum sağlamak için çeşitli fiber konfigürasyonlarına sahip 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörlerini barındırır.

• 8F MPO Fiber Döngü Modülü: MPO arayüzlü alıcı-vericileri doğrular ve test eder - 40GBASE-SR4/CSR4 QSFP+ cihazları
• 12F MPO Fiber Döngü Modülü: MPO arayüzlü alıcı-vericileri doğrular ve test eder - 40GBASE-SR4 QSFP+ veya 100GBASE-SR4 cihazları
• 24F MPO Fiber Döngü Modülü: MPO arayüzlü alıcı-vericileri doğrular ve test eder - 100GBASE-SR10 CXP/CFP cihazları

MPO Döngü modülleri, iletim ve alma işlevlerini test etmek için döngüye alınmış bir sinyal sağlar. Özellikle paralel optik 40G ve 100G ağlarında olmak üzere, test ortamlarında yaygın olarak kullanılırlar. Döngüler, MPO alıcı-verici arayüzlerinin Verici (TX) ve Alıcı (RX) konumlarını bağlamak için tasarlanmıştır. MPO döngüler, MPO trunk'larına ve yama kablolarına bağlanarak optik ağ segmentlerinin IL testini kolaylaştırır ve hızlandırır.

OMC, MPO ağ bileşenlerinin ve sistemlerinin yanma ve test edilmesi için kapsamlı bir MPO fiber optik döngü montajı serisi sunmaktadır. Bu montajlar, telekomünikasyon ve veri iletişimi gereksinimlerini karşılayarak, ağ ekipmanlarının verici yeteneğini ve alıcı hassasiyetini etkili bir şekilde test eder. Bu uygulamalarda maksimum yoğunluk için kompakt bir muhafaza içinde paketlenirler.

• IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu TIA-568-C'ye göre yapılandırılmış kablolama
• 10G Fiber Kanal Uyumlu
• 40G ve 100G IEEE 802.3 Uyumlu

Bir döngü testi, bir iletişim cihazından bir sinyal gönderir ve düzgün işlevselliği doğrulamak veya arızalı ağ düğümlerini gidermek için aynı cihaza geri döngü yapar. Optik döngüler, aktif bir bileşenin iletim (Tx) ucundan yayılan sinyali, fiber optik döngü kabloları veya modülleri kullanarak aynı bileşenin alma (Rx) ucuna yönlendirerek cihazların operasyonel güvenilirliğini doğrular.

Fiber optik döngü testi, fiber optik alıcı-vericileri kontrol etmek için yaygın olarak kullanılır. Alıcı-vericiler, ışık sinyallerini almak ve iletmek için ayrı portlara sahip olduğundan, bu portların test edilmesi bakım için esastır. Test süreci, lazer sinyalini verici portundan alıcı portuna yönlendirir, ardından iletilen ve alınan desenleri karşılaştırarak aynı ve hatasız olduklarından emin olur.

• 40G veya 100G MPO/MPO arayüzlü alıcı-vericilerle birlikte bulunur
• Fiber optik ağ ekipmanlarının iletim yeteneğini ve alıcı hassasiyetini test etmek için kullanılır

Belirli bir alıcı-verici için bir döngü seçerken, konektör tipini, cila tipini ve kablo tipini göz önünde bulundurun. Yaygın olarak kullanılan alıcı-verici modülleri için seçim kılavuzu aşağıda özetlenmiştir.

Bu fiber optik kablolar, OMC tarafından standart olarak etiketlenmiş ve işaretlenmiş, kolayca taşınabilen, iyi korunmuş ambalajlara sahiptir. Mevcut karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir. Karton seçimi sipariş miktarına bağlıdır. Özel ambalaj seçenekleri mevcuttur.

• Kablo rengi, baskı metni, kablo kılıfı malzemesi, konektör rengi özelleştirmesi
• OEM Etiketi, Tanımlama halkası, kablo etiketleri, kutular, nakliye işaretleri
• Farklı kalite seviyeleri mevcuttur
