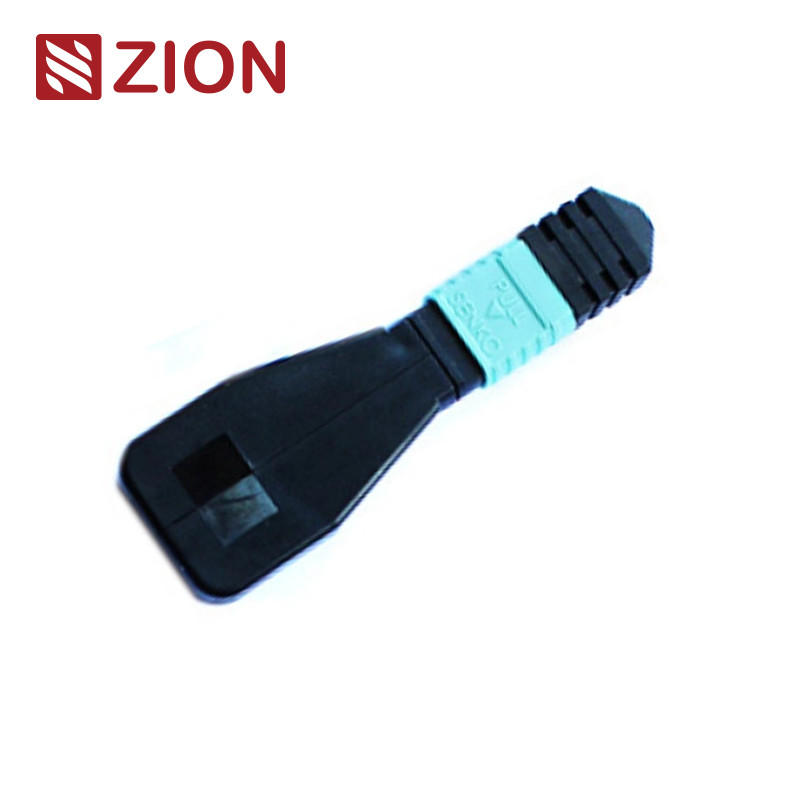

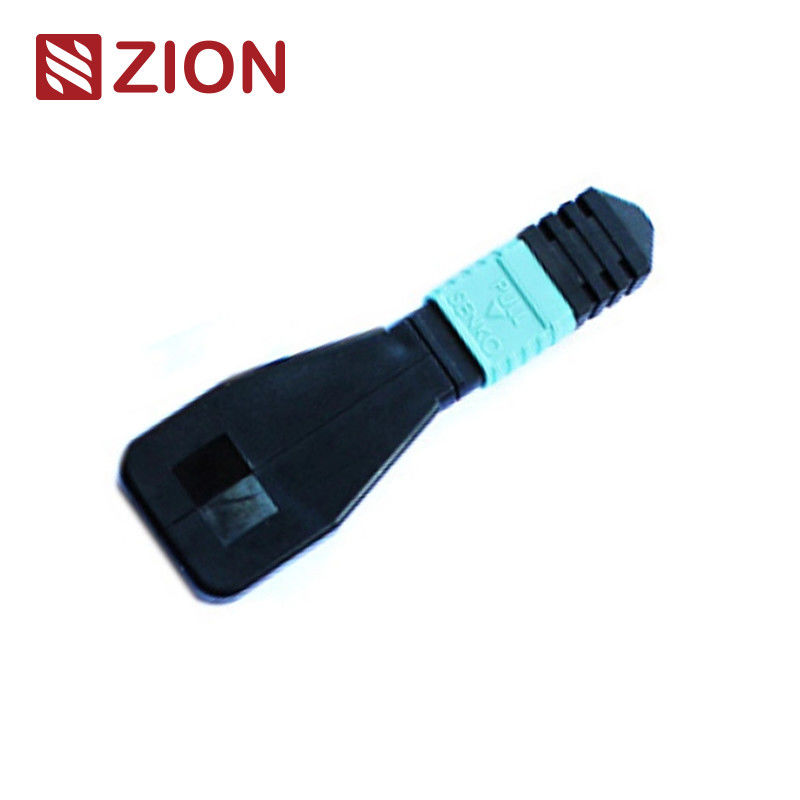

8 Fiber MPO OM3 Fiber Optic Loopback Modülü / Kablo
Zion Ürün Bilgisi
Zion Kodu:ZCM1116HXA1
Zion Açıklama:8F MPO OM3 Fiber Optic Loopback Modülü / Kablo
MPO loopback, LOOPBACK yapılandırmasında MPO back ring atlama çizgileri içerir.aynı bağlantı içinde tam bir ışık yolu oluşturmak için bir MPO konektörüne biten liflerin her iki ucundaBu, cihazın başlatma kapasitesini ve özellikle 40/100G ağ iletişiminde algılama hassasiyetini test etmeyi sağlar.Fiber optik ağlardaki bireysel bileşenlerin veya arayüzlerin etkili bir şekilde test edilmesini ve değerlendirilmesini sağlayan.
Optik fiber loopbacks, 8 çekirdekli, 12 çekirdekli,ve 24 çekirdekli MPO konektörleri, farklı test portu gereksinimlerine uyum sağlamak için çeşitli fiber konfigürasyonları. 8F MPO Fiber Loopback Modülü, MPO arayüzlerine sahip alıcıları, özellikle 40GBASE-SR4/CSR4 QSFP+ cihazlarını doğrular ve test eder.
MPO Loopback modülleri, iletim ve alım işlevlerini test etmek için döngülü sinyaller sağlar.Loopbacks, MPO alıcı arayüzlerinin Alıcı (TX) ve Alıcı (RX) konumlarını bağlamak için tasarlanmıştır.. MPO döngüleri, MPO gövdelerine ve yama kablolarına bağlandığında optik ağ segmentlerinin yerleştirme kaybı (IL) testini kolaylaştırır ve hızlandırır.
Bağlantı Endüstriyel Standartları
MPO Tek Mod Referansı:IEC 61754-7
MPO Single Mode Konutları:SM APC: Yeşil bağlantılar + siyah boot (Standard Loss MPO)
SM APC: Sarı konektörler + siyah bot (Süper düşük kaybı MPO)
MPO Multimode Referansı:IEC 61754-7
MPO Multimode Konut Ayrıntıları:OM1 ve OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3 ve OM4 PC: Aqua konektörleri + siyah bot (Standard & Super düşük kaybı MPO)
OM3 & OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Optik Özellikler
| Elyaf Türü |
Çoklu mod |
| Fiber çapı |
50/125um, 62.5/125um |
| Ekleme Kaybı |
MM < 1.0dB |
| Geri dönüş kaybı |
MM > 25dB |
| Gir-çek testi |
500 kez, IL < 0,5dB |
| Çalışma sıcaklığı |
-40°C ila +80°C |
Fiber Optic Loopback Testleri
Bir döngü denemesi, bir iletişim cihazından bir sinyal göndermeyi ve düzgün işlevselliği doğrulamak veya hatalı ağ düğümlerinin sorunlarını gidermek için aynı cihaza tekrar döngülemeyi içerir.Fiber optik döngü denetimi için, optik döngüler, cihazların operasyonel güvenilirliğini doğruluyor.Aygıt tarafından yayılan sinyal, aktif bileşenin gönderme (Tx) ucundan aynı bileşenin alıcı (Rx) ucuna döner..
Başvurular
12F MPO-LC/SC/FC/ST Düz kemer kabloları, 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır.Bunlar 10/40/100G yüksek yoğunluklu veri merkezi ortamları için optimize edilmiştir.
Tüm OMC MPO Bağlayıcıları Senko/Nissin/Sumitomo'dan tedarik edilir.
- Yüksek yoğunluklu ortamlara sahip Veri Merkezi uygulamaları
- Bina tesisatlarına lif
- Fiber ekipmanları içindeki iç konektör uygulamaları
İsimlendirme Kuralları ve Düzenleme Onaylaması
Polarite (Kanal Hizalama)
Alıcı Seçim Kılavuzu
Belirli alıcılar için bir döngü seçerken, konektör türünü, cila türünü ve kablo türü uyumluluğunu göz önünde bulundurun.Aşağıdaki tablolar yaygın olarak kullanılan alıcı modülleri için seçim rehberliği sağlar..
Sonuçlar
Bu kılavuz, en yaygın olarak kullanılan fiber optik alıcılar için özel fiber loopback seçimlerini tartışır.uygun döngüler, arabirim tiplerini anlayarak seçilebilir., fiziksel temas gereksinimleri ve kablo tipi özellikleri.
Zion İletişim Sıcak MPO Fiber Optic Loopback Ürünleri
7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Modülü / Kablo
7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Modülü / Kablo
7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Modülü / Kablo
7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Modülü / Kablo
7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Modülü / Kablo
7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Modülü / Kablo
7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Modülü / Kablo
7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Modülü / Kablo
7236021 ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Modülü / Kablo
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Modülü / Kablo
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Modülü / Kablo
7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Modülü / Kablo
7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Modülü / Kablo
7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Modülü / Kablo
7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Modülü / Kablo
7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Modülü / Kablo
7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Modülü / Kablo
7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Modülü / Kablo
Paketleme
Bu fiber optik kablolar, OMC tarafından standart olarak etiketlenmiş ve işaretlenmiş, kolayca ele alınan, iyi korunan ambalajlarda paketlenir.Kullanılan özel karton, sipariş edilen mal miktarına bağlıdırÖzel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Kişiselleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı metni, kablo kabuğunun malzemesi, bağlantı rengi
- OEM Etiketi, Kimlik halkaları, kablo etiketleri, kutular, nakliye işaretleri
- Özel gereksinimleri karşılamak için farklı kalite seviyeleri
