| Elyaf Çapı: | 50/125um, 62,5/125um | Ekleme Kaybı: | MM<1.0dB |
|---|---|---|---|
| Geri dönüş kaybı: | MM＞25dB | Tak-Çek Testi: | 500 kez, IL＜0.5dB |
| Çalışma Sıcaklığı (℃): | -40℃~ +80℃ |
| Zion Kodu | Siyon Tanımı | |||||||
| ZCM1126HXA1 | 12F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo | |||||||

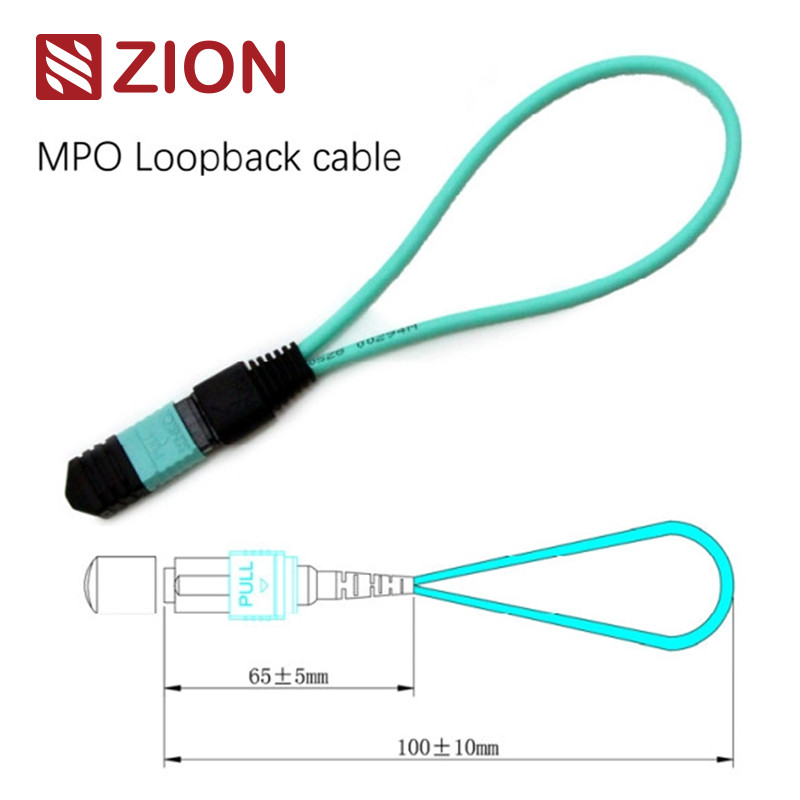

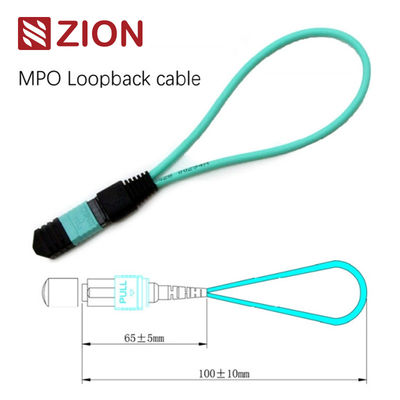

| MPO döngüsü, DÖNGÜ'de MPO arka halka atlama hattını içerir ve aynı konektörde ışık yolu elde etmek için fiberin her iki ucunu bir MPO konektörüne yerleştirir.Cihazın başlatma kapasitesi ve alma hassasiyeti, özellikle 40/100G ağ iletişiminde, fiber ağ üzerinde tek bir bileşenin veya arabirimin etkili bir şekilde test edilmesini ve değerlendirilmesini sağlamak için sinyalleri döndürerek çeşitli potansiyel olguları belirleyebilir. | ||||||||
| Testteki bağlantı noktasına uyum sağlamak için 8 çekirdekli, 12 çekirdekli ve 24 çekirdekli MPO konektörünü ve birkaç fiber fiber konfigürasyonunu barındırabilen birçok fiber optik devre konfigürasyonu vardır.8F MPO Fiber Geri Döngü Modülü, alıcı-vericilerin doğrulanmasına ve test edilmesine olanak tanır MPO arabirimine sahip – 40GBASE-SR4/CSR4 QSFP+ cihazları.12F MPO Fiber Geri Döngü Modülü, MPO arayüzüne sahip alıcı-vericilerin – 40GBASESR4 QSFP+ veya 100GBASE-SR4 cihazları – doğrulanmasına ve test edilmesine olanak tanır.24F MPO Fiber Geri Döngü Modülü, MPO arayüzüne sahip alıcı-vericilerin - 100GBAESR10 CXP/CFP cihazlarının doğrulanmasına ve test edilmesine olanak tanır. | ||||||||
| MPO Geri Döngü modülleri, gönderme ve alma işlevlerini test etmek için döngülü bir sinyal sağlar.Test ortamında, özellikle paralel optik 40 ve 100G ağlarında yaygın olarak kullanılır.Geri döngüler, MPO alıcı-verici arabirimlerinin Alıcı-Vericileri (TX) ve Alıcıları (RX) konumlarını bağlamak için oluşturulmuştur.MPO geridöngüleri, optik ağ bölümlerinin IL testini, bunları MPO ana hatlarına/patch uçlarına bağlayarak kolaylaştırabilir ve hızlandırabilir. | ||||||||
| OMC, MPO ağ bileşenlerinin ve sistemlerinin yakılması ve test edilmesi için bir dizi MPO fiber optik geri döngü düzeneği sunar.Bu MPO Geri Döngü Tertibatları, özellikle telekom ve datacom gereksinimleri için ağ ekipmanının verici kapasitesini ve alıcı hassasiyetini etkin bir şekilde test etmek için kullanılır.Bu uygulamalar için mevcut olan en yüksek yoğunluk için kompakt bir muhafaza içinde paketlenirler. | ||||||||
Konnektörlerin Endüstriyel Standardı:
| Bağlayıcı | Referans | Konut Detayları | ||||||
| MPO Tekli mod | IEC 61754-7 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MPO) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MPO) |
||||||
| MPO Çok Modlu | IEC 61754-7 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MPO) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MPO) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MPO) |
||||||
| IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
| 10G Fiber Kanal Uyumlu | ||||||||
| 40G ve 100G IEEE 802.3 |
Malzeme detayları
Optik Özellikler:
| Öğe | Parametre | |||||||
| Elyaf Tipi | çok modlu | |||||||
| Elyaf Çapı | 50/125um, 62,5/125um | |||||||
| Ekleme kaybı | AA＜1.0dB | |||||||
| Geri dönüş kaybı | AA＞25 dB | |||||||
| Tak-Çek Testi | 500 kez, IL＜0,5 dB | |||||||
| Çalışma Sıcaklığı | -40℃~ +80℃ | |||||||
Fiber Optik Geri Döngü Testi :
| Tipik olarak, bir geri döngü testi, bir iletişim cihazından bir sinyalin gönderildiği ve iyi çalışıp çalışmadığını belirlemenin bir yolu olarak veya ağdaki arızalı bir düğümü gidermenin bir yolu olarak cihaza geri döndüğü bir testtir.Fiber optik geri döngü testine gelince, cihazın çalışma güvenilirliğini doğrulamak için optik geri döngüler kullanılır.Veri iletimi için fiber optik geri döngü kablosu veya fiber optik geri döngü modülü kullanılarak, cihaz tarafından yayılan sinyal, aktif bir bileşenin verici (Tx) ucundan aynı bileşenin alıcı (Rx) ucuna geri döngülenir. |
Başvuru:
| Pratik uygulama söz konusu olduğunda, fiber optik alıcı-vericileri kontrol etmek için genellikle fiber optik geri döngü testi kullanılır.Alıcı-verici ışık sinyalini almak ve iletmek için iki bağlantı noktasına sahip olduğundan, bağlantı noktalarının hala çalışır durumda olup olmadıklarını görmek için test edilmesi gerekir.Bu nedenle, fiber optik geri döngü testi, alıcı-verici bakımı için en uygun yoldur.Test işlemi, lazer sinyalini verici bağlantı noktasından alıcı bağlantı noktasına geri yönlendirerek yapılır.Daha sonra iletilen model, alınan model ile karşılaştırılarak aynı olduklarından ve hatasız olduklarından emin olunur. | ||||||||
| 40G veya 100G MPO/MPO arayüz alıcı-vericileri ile yan yana yerleştirilmiş | ||||||||
| Geri Döngü Modülü, fiber optik ağ ekipmanının iletim kabiliyetini ve alıcı hassasiyetini test etmek için kullanılabilir. |
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
| Bağlayıcı | Fiber Kanal | |||||||
Polarite (Kanal Hizalama)
Belirli Bir Alıcı-Verici İçin Hangisini Seçmeli?
| Alıcı-verici ve loopback'in ortak özelliklerini göz önünde bulundurarak, alıcı-verici için bir loopback seçerken konektör tipini, cila tipini ve kablo tipini düşünmeliyiz.En çok kullanılan bazı alıcı-verici modülleri için seçim kılavuzu aşağıdaki tablolarda özetlenmiştir. | ||||||||
| Tablo 1: 10G SFP+ alıcı-vericiler için geri döngü seçenekleri |
| Modeli | Arayüz türü | Kablo tipi | Uygun Geri Döngü | |||||
| 10GBASE-USR | LC Dubleks (PC) | MMF | LC/UPC Dubleks Çok Modlu Fiber Geri Döngü | |||||
| 10GBASE-SR | LC Dubleks (UPC) | MMF | ||||||
| 10GBBASE-LR | LC Dubleks (UPC) | MMF | ||||||
| 10GBASE-ER | LC Dubleks (UPC) | SMF | LC/UPC Çift Yönlü Tek modlu Fiber geri döngü |
|||||
| 10GBASE-ZR | LC Dubleks (PC) | SMF | ||||||
| Tablo 2: 40G QSFP+ alıcı-vericiler için geri döngü seçenekleri |
| Modeli | Arayüz türü | Kablo tipi | Uygun Geri Döngü | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 Fiber MTP/UPC Çok Modlu Fiber geri döngü |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Fiber MTP/APC Tek modlu Fiber Loopback | |||||
| 40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
| 40GBTABAN-LR4 | LC Dubleks (PC) | SMF | LC/UPC Çift Yönlü Tek modlu Fiber geri döngü |
|||||
| 40GBASE-LR4L | LC Dubleks (UPC) | SMF | ||||||
| 40GBBASE-ER4 | LC Dubleks (UPC) | SMF | ||||||
| 40GBASE-LX4 | LC Dubleks (UPC) | MMF/SMF | LC/UPC Dubleks Çoklu Mod/Tek | |||||
| Tablo 3: 100G QSFP28 alıcı-vericiler için geri döngü seçenekleri |
| Modeli | Arayüz türü | Kablo tipi | Uygun Geri Döngü | |||||
| 100GBBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 Fiber MTP/UPC Çok Modlu Fiber geri döngü |
|||||
| 100GBBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Fiber MTP/APC Tek modlu Fiber Loopback | |||||
| 100GBTABAN-LR4 | LC Dubleks (PC) | SMF | LC/UPC Çift Yönlü Tek modlu Fiber geri döngü |
|||||
| Tablo 4: CFP alıcı-vericileri için geri döngü seçenekleri |
| Modeli | Arayüz türü | Kablo tipi | Uygun Geri Döngü | |||||
| 40GBASE-SR4 CFP'si | MTP/MPO (UPC) | MMF | 8/12 Fiber MTP/UPC Çok Modlu Fiber geri döngü |
|||||
| 40GBASE-LR4 CFP | SC Dubleks (UPC) | SMF | SC/UPC Dubleks Tek modlu Fiber geri döngü |
|||||
| 40GBASE-FR CFP | SC Dubleks (UPC) | SMF | ||||||
| 100GBASE-LR4 CFP | SC Dubleks(PC/UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | SC Dubleks(PC/UPC) | SMF | ||||||
| 100GBASE-SR4 CFP'si | MPO/MTP (UPC) | MMF | 24 Fiber MTP/UPC Çok Modlu Fiber geri döngü |
|||||
Çözüm
| Bu yazı, en sık kullanılan bazı fiber optik alıcı-vericiler için belirli fiber geri döngü seçeneklerini tartışmaktadır.Bu yazıda bahsedilmeyen diğer alıcı-verici modülleri için, arayüz tipi, fiziksel teması ve kablo tipi hakkında ayrıntılı bilgi alarak uygun bir geri döngüyü nasıl seçeceğimizi de bilebiliriz. |
Zion Communication'ın Sıcak MPO Fiber Optik Geri Döngüsü
| Zion Kodu | Siyon Tanımı | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SM Fiber Optik Geri Döngü Modülü / Kablosu | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO SM Fiber Optik Geri Döngü Modülü/Kablosu | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SM Fiber Optik Geri Döngü Modülü / Kablosu | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SM Fiber Optik Geri Döngü Modülü / Kablosu | ||||||
| 7236023 | ZCM2121HXA1 | 12F MTP SM Fiber Optik Geri Döngü Modülü / Kablosu | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SM Fiber Optik Geri Döngü Modülü / Kablosu | ||||||
| 7236025 | ZCM2116HXA1 | 8F MTP OM3 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236026 | ZCM2126HXA1 | 12F MTP OM3 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236028 | ZCM2117HXA1 | 8F MTP OM4 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4 Fiber Optik Geri Döngü Modülü / Kablo | ||||||
Ambalajlama
| Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
| 1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
| 2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
| 3. Farklı kalite Düzeyi. |
